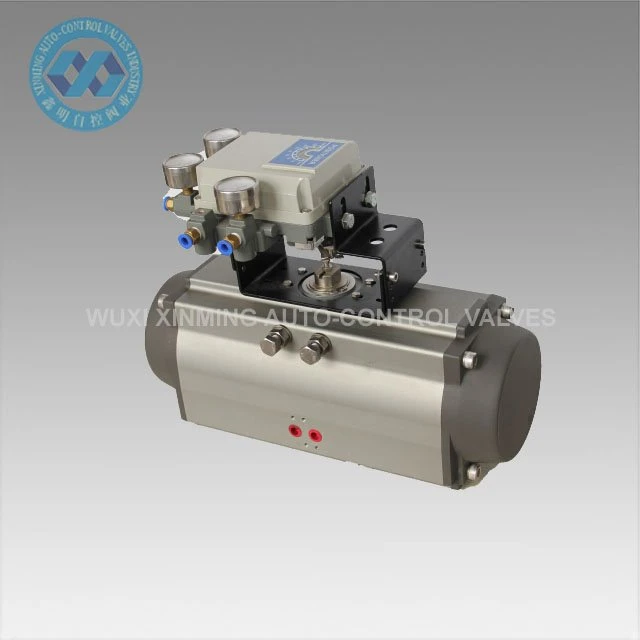

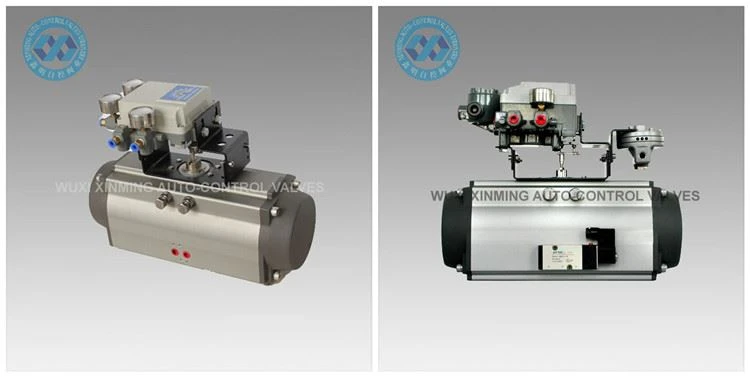

Introducere produs
AT Pneumatic Actuator este utilizat pentru a controla supape fluture, supape cu bilă, și mașini cu mișcare rotativă în mod automat. Pistoanele cu dublu rack din aliaj de aluminiu turnate cu matriță de precizie, cu tratament de oxidare dură, îmbunătățesc precizia unghiului rotativ și durata de viață a sarcinilor. Rack-ul din seria XM și actuatoarele rotative pneumatice cu pinion sunt unice în stil, avansate în tehnologie, precise în fabricație, economice și compacte în design și pot fi echipate direct cu alte accesorii pentru a îmbunătăți eficiența și economia.
Detalii rapide
Nume produs: AT pneumatice Actuator
Nume de marcă: XM, iar OEM este, de asemenea, acceptat
Dimensiune servomotor: 32mm-400mm
Unghi rotativ: 0°~90°(±5°)
Interval de temperatură de lucru: -20 °C ~ +80 ° C (standard)
-40°C~+80°C(temperatura scazuta)
-15 °C ~ 150 ° C (temperatură ridicată)
Presiunea de alimentare cu aer: 0.2 ~ 0.8MPa, 10Mpa max
Conexiune de top: VDI/VDE3845 NAMUR
Conexiune de jos: ISO 5211 și DIN3337
Material: Aliaj de aluminiu
Structură: rack și pinion, pistoane dual rack
Tratamentul suprafeței corpului de acționare: anodizat dur sau oxidarea dip
End Cap Culoare: gri negru, negru, albastru închis, albastru cer, rosu, portocaliu, verde, etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016
Parametru tehnic
XM LA MASA CUPLULUI DE IEȘIRE A SERVOMOTORULUI PNEUMATIC
Model | Presiunea aerului de intrare (unitate: bară) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

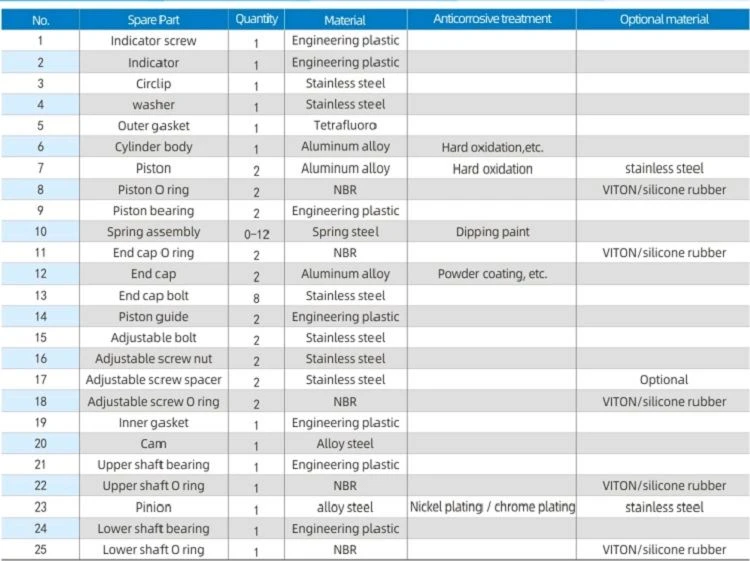

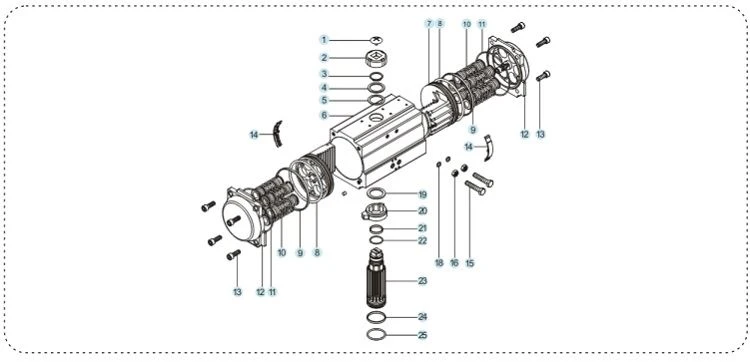

Piese de schimb și materiale

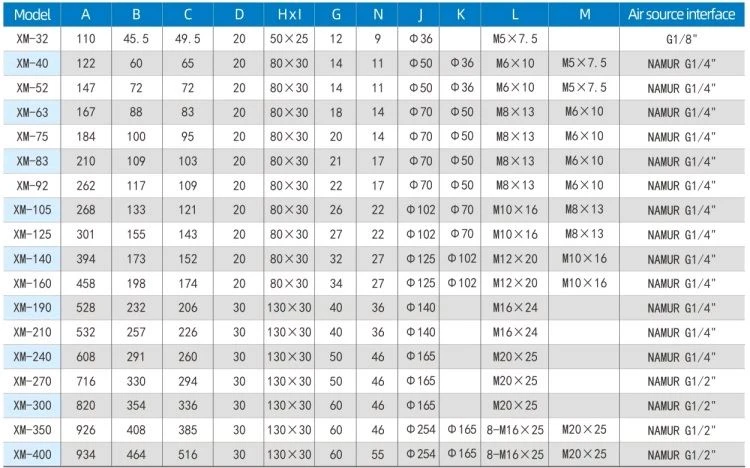

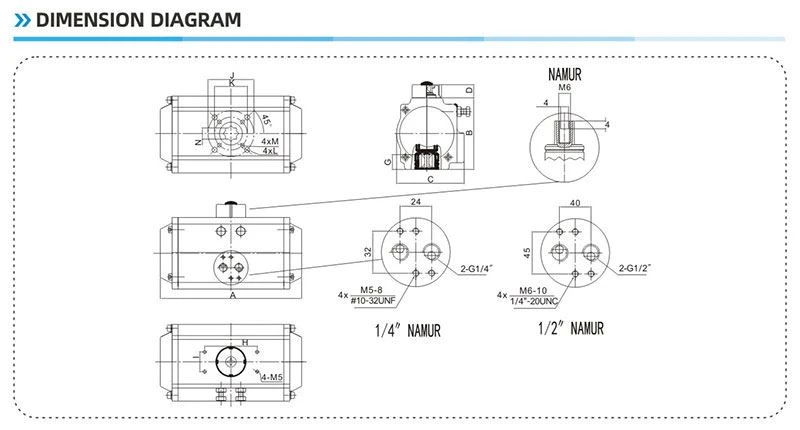

Diagramă dimensiune
Avantaj
1) Toate piesele de schimb importante ar fi tratate cu hard-anodizare pentru a spori puterea într-o mare măsură pentru a asigura performanțele bune și viața de serviciu.
2) Toate procesele sunt o singură dată de formare de către CNC pentru a asigura acuratețea procesului și durata de viață a datoriei.
Introducere companie
Din 2007, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO, LTD a stabilit.
Producem în principal servomotor pneumatic, supapă pneumatică cu bilă, supapă pneumatică fluture, supapă pneumatică / electrică de comandă etc.

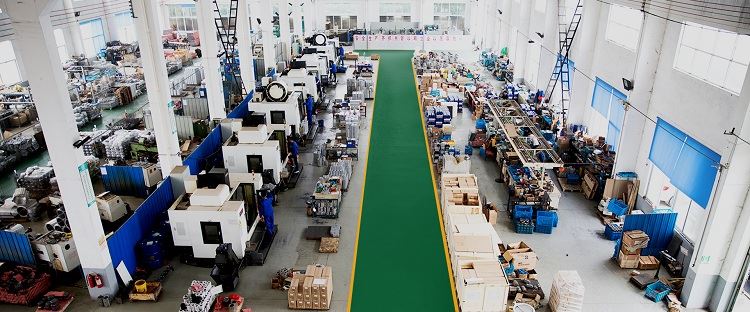

Compania noastra dispune de echipamente avansate de prelucrare și echipamente sofisticate de testare. Echipamentele noastre de prelucrare includ strunguri, mașină de frezat, mașină de foraj, planificator, mașină de găurit, strunguri CNC, centre de prelucrare CNC și alte echipamente. Există în totalitate 30 de seturi, dintre care există 5 seturi importate centru de mașini verticale și mai multe seturi de strunguri CNC avansate.
