Introducerea Produsului

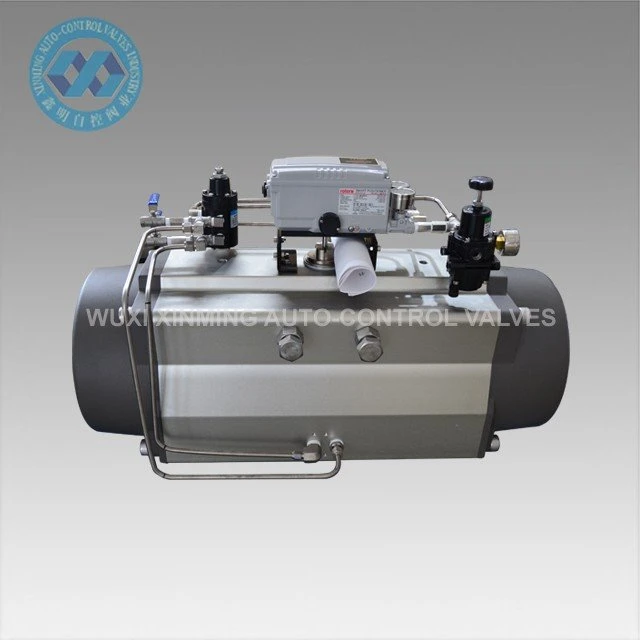

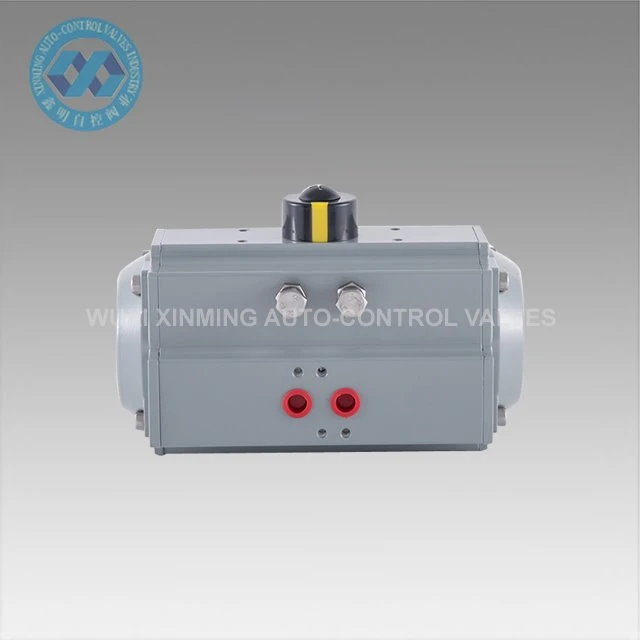

Actuatorul pneumatic din aluminiu este utilizat pentru a controla automat supapele fluture, supapele cu bilă și mașinile cu mișcare rotativă.
Caracteristici de design
1. Corpul supapei și pistonul sunt anodizate dur.
2. Cu excepția cazului în care șurubul indicatorului este din plastic, toate celelalte șuruburi sunt SS304.
3. Cuplurile mari și mici de ieșire sunt opționale.
Detalii rapide
Nume produs: actuator pneumatic din aluminiu
Nume de marcă: XM și OEM este, de asemenea, acceptat
Dimensiunea actuatorului: 32 mm-400mm
Unghi de rotație: 0 grade ~90 grade (±5 grade)
Interval de temperatură de lucru: -20 grade ~ plus 80 de grade (standard)
-40 grade ~ plus 80 de grade (temperatura scăzută)
-15 grade ~150 de grade (temperatură ridicată)
Presiune de alimentare cu aer: {{0}}.2~0.8MPa, 10Mpa max
Conexiune de sus: VDI/VDE3845 NAMUR
Conexiune inferioară: ISO 5211 și DIN3337
Material: aliaj de aluminiu
Structură: cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului: anodizat dur cu acoperire epoxidică completă (împotriva coroziunii ușoare)
Culoare capac: negru gri, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016
Parametru tehnic
TABEL DE CUPLURI DE IEȘIRE ACTIONATOR PNEUMATIC XM ALUMINIU
Model | Presiunea aerului de intrare (unitate: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Piese de schimb și materiale
Diagrama de dimensiuni
Introducere companie
Din 2007, a înființat WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Producem în principal actuator pneumatic, supapă pneumatică cu bilă, supapă pneumatică fluture, supapă de control pneumatică/electrică etc.
Compania noastră are echipamente avansate de procesare și echipamente de testare sofisticate. Echipamentele noastre de prelucrare includ strunguri, mașini de frezat, mașini de alezat, rindele, mașini de găurit, strunguri CNC, centre de prelucrare CNC și alte echipamente. Există în total 30 de seturi, dintre care există 5 seturi de centre de mașini verticale importate și mai multe seturi de strunguri CNC avansate.
Abilitatea de alimentare:10000 de unități pe lună Actuator rotativ pneumatic
Ambalare și livrare
Detaliu de ambalare: 1). cutie separată cu ambalaj din spumă în interior
2). carcasă din placaj pentru transport maritim
3). Palet din placaj pentru transport aerian
Portul de plecare:Shanghai, China
Perioada de graţie:
Cantitate (unități) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
EST. Timp (zile) | Marfa in stoc | 7 | 20 | De negociat |
