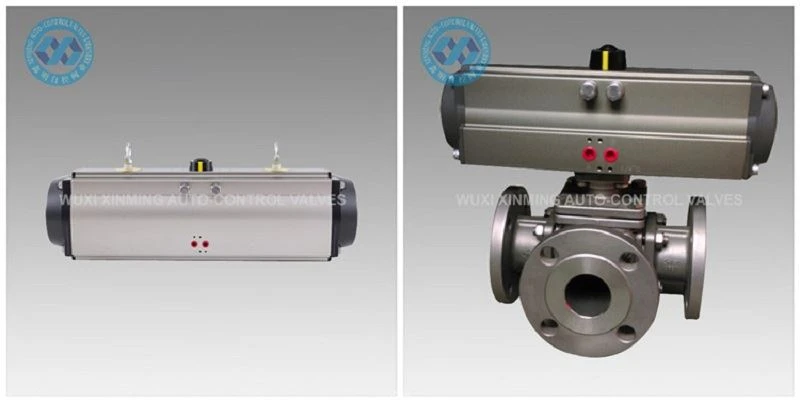

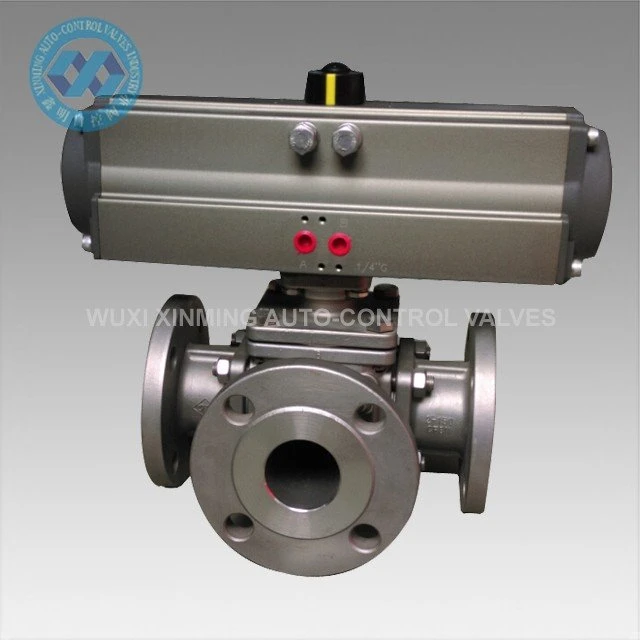

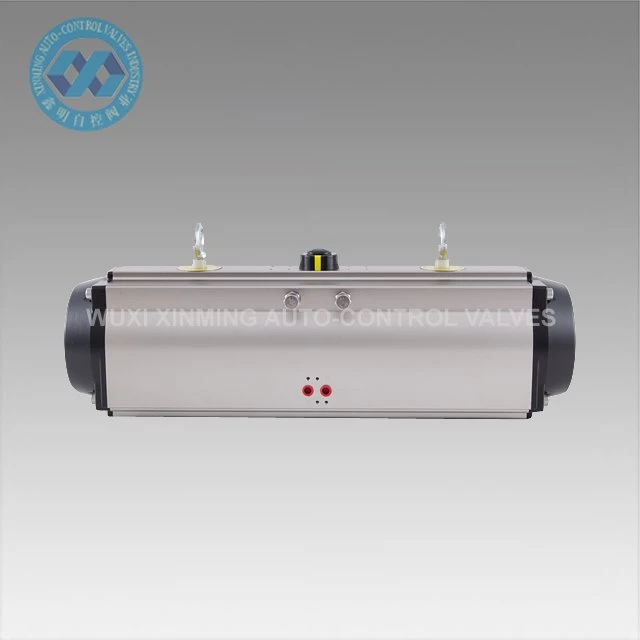

Introducere produs
Servomotorul pneumatic de 180 de grade este compus din pistoane duble acționate de un suport și un pinion. Există două modele. Unul este un tip cu dublă acțiune, iar celălalt este un tip de primăvară-retur, care se poate adapta la diferite medii corozive în interior sau în exterior.
Detalii rapide
Nume produs: 180 de grade pneumatice Actuator
Nume de marcă: XM, iar OEM este, de asemenea, acceptat
Dimensiune servomotor: 32mm-400mm
Unghi rotativ: 0°~180°(±5°)
Interval de temperatură de lucru: -20 °C ~ +80 ° C (standard)
-40°C~+80°C(temperatura scazuta)
-15 °C ~ 150 ° C (temperatură ridicată)
Presiunea de alimentare cu aer: 0.2 ~ 0.8MPa, 10Mpa max
Conexiune de top: VDI/VDE3845 NAMUR
Conexiune de jos: ISO 5211 și DIN3337
Material: Aliaj de aluminiu
Structură: rack și pinion, pistoane dual rack
Tratamentul suprafeței corpului de acționare: anodizat dur sau oxidarea dip
End Cap Culoare: gri negru, negru, albastru închis, albastru cer, rosu, portocaliu, verde, etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016

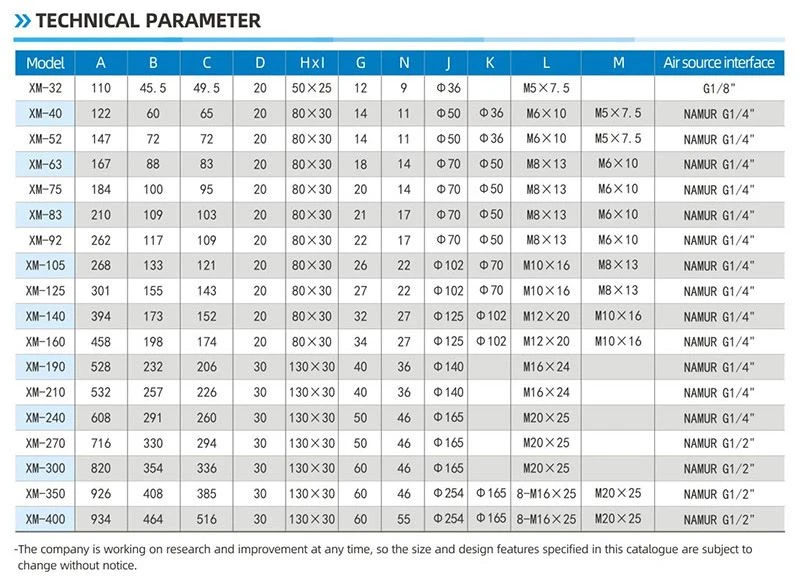

Parametru tehnic
XM 180 DE GRADE PNEUMATICE ACTUATOR DE IEȘIRE CUPLU TABEL
Model | Presiunea aerului de intrare (unitate: bară) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (N.m) | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

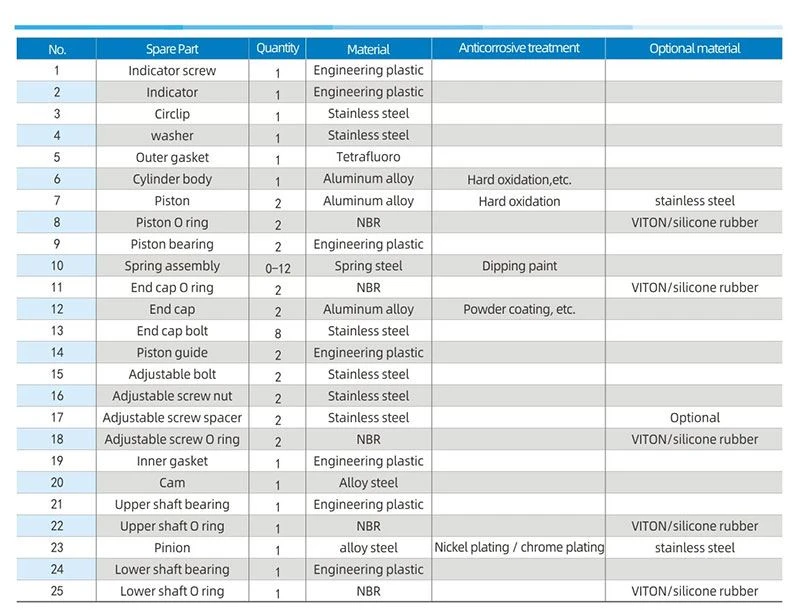

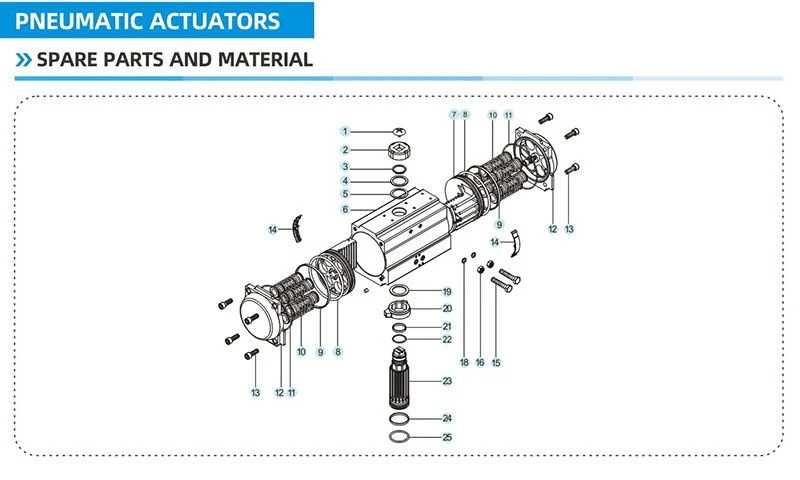

Piese de schimb și materiale

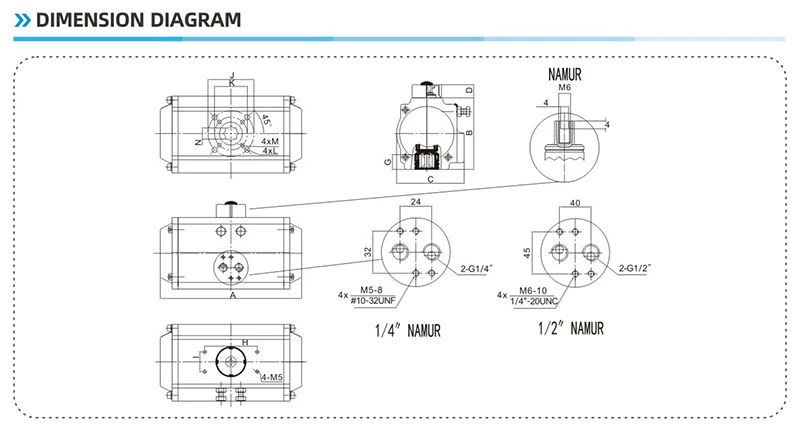

Diagramă dimensiune
FAQ
Î 1: Capacitatea termenelor de plată?
A 1: T/T, L/C, Western Union.
Î 2: Condiții comerciale?
A 2: În conformitate cu Incoterms 2010, în mod normal, cu EXW, FOB Shanghai, CFR, CIF și DDU.
Î 3: Valabilitatea cotației?
A 3: În termen de 30 de zile.
Î 4: Moduri de expediere?
A 4: Pe mare, pe calea aerului, prin expres sau pe calea ferată.
Î 5: Garanție?
A 5: Garanție de calitate de un an gratuit și servicii plătite pe tot parcursul vieții.
Î 6: Instalare și instruire?
A 6: ghidare video normală pentru instalare. Dacă este necesar, plătit de servicii de inginerie de peste mări furnizate.
