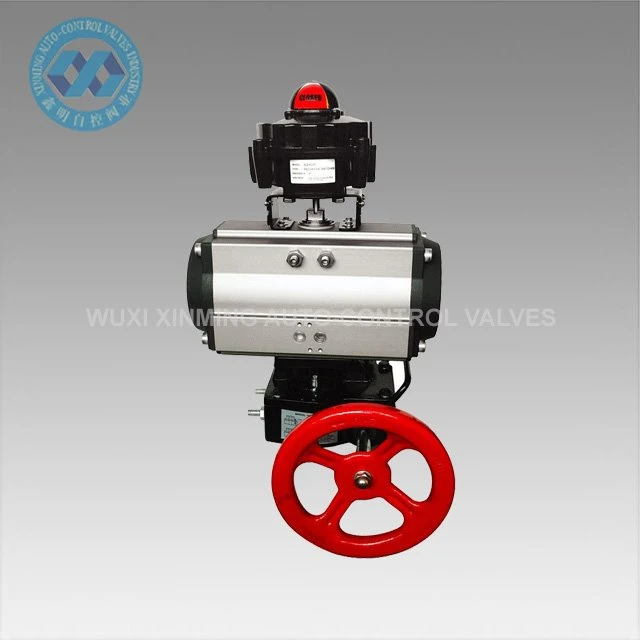

Introducerea Produsului
Actuatorul pneumatic pornit-oprit este utilizat pentru a controla automat supapele fluture, supapele cu bilă și mașinile cu mișcare rotativă. Pistonurile de precizie din aliaj de aluminiu turnate sub presiune cu două cremaliere cu tratament de oxidare dură îmbunătățesc precizia unghiului de rotație și durata de viață. Corpul actuatorului cu oxidare dură poate evita eficient zgârieturile.
Detalii rapide
Nume produs: Actuator pneumatic pornit-oprit
Nume de marcă: XM și OEM este, de asemenea, acceptat
Dimensiunea actuatorului: 32 mm-400mm
Unghi de rotație: 0 grade ~90 grade (±5 grade)
Interval de temperatură de lucru: -20 grade ~ plus 80 de grade (standard)
-40 grade ~ plus 80 de grade (temperatura scăzută)
-15 grade ~150 de grade (temperatură ridicată)
Presiune de alimentare cu aer: {{0}}.2~0.8MPa, 10Mpa max
Conexiune de sus: VDI/VDE3845 NAMUR
Conexiune inferioară: ISO 5211 și DIN3337
Material: aliaj de aluminiu
Structură: cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului: anodizat dur sau oxidare prin scufundare
Culoare capac: negru gri, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016

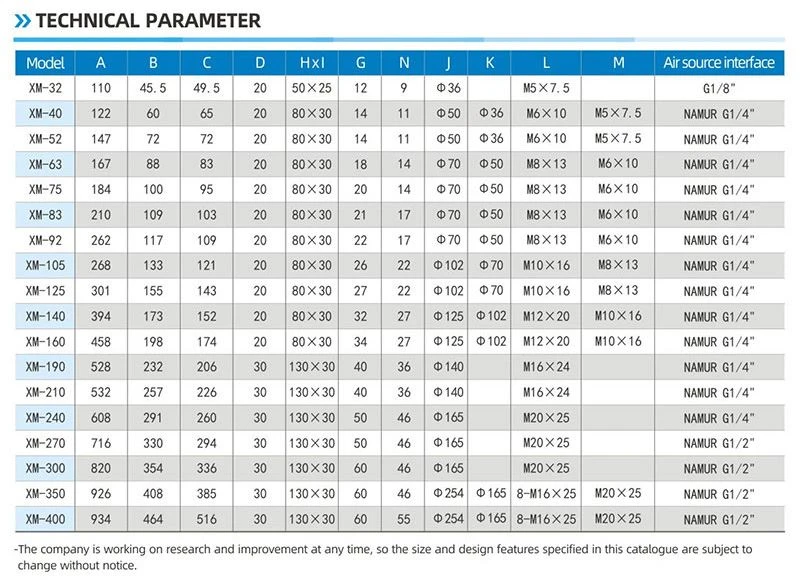

Parametru tehnic
TABEL DE CUPLURI DE IEȘIRE ACTUATOR PNEUMATIC XM ON-OFF
Model | Presiunea aerului de intrare (unitate: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

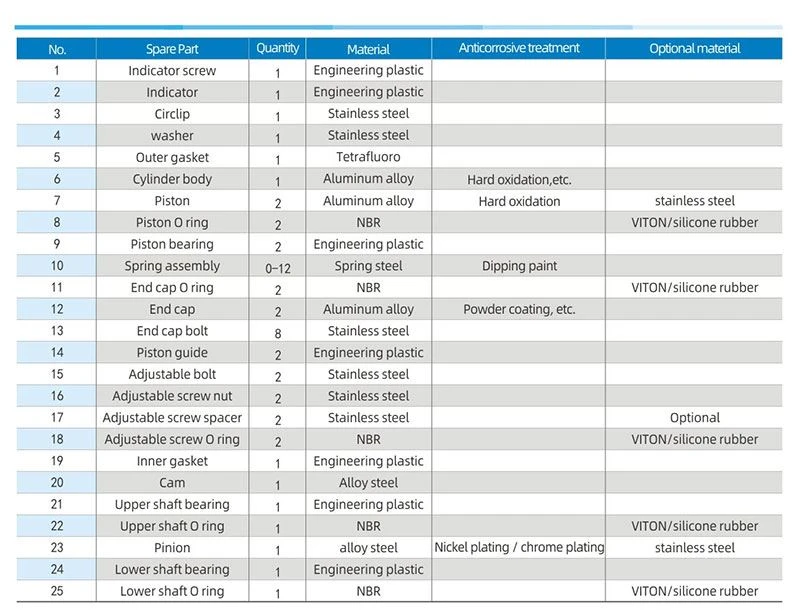

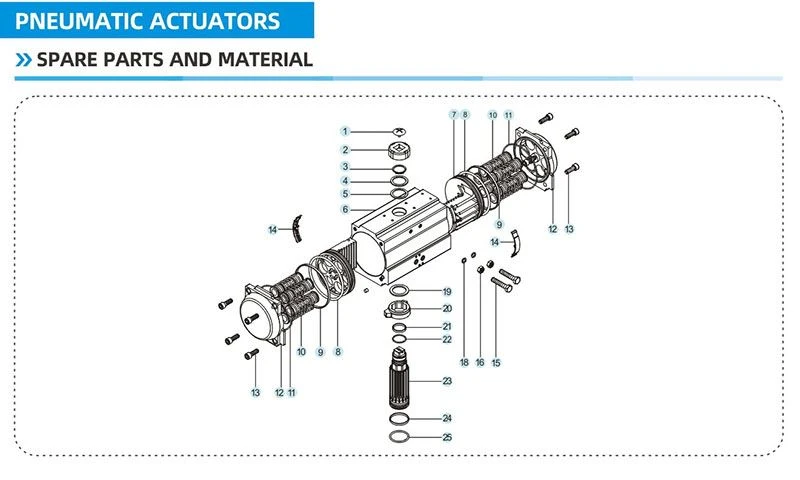

Piese de schimb și materiale

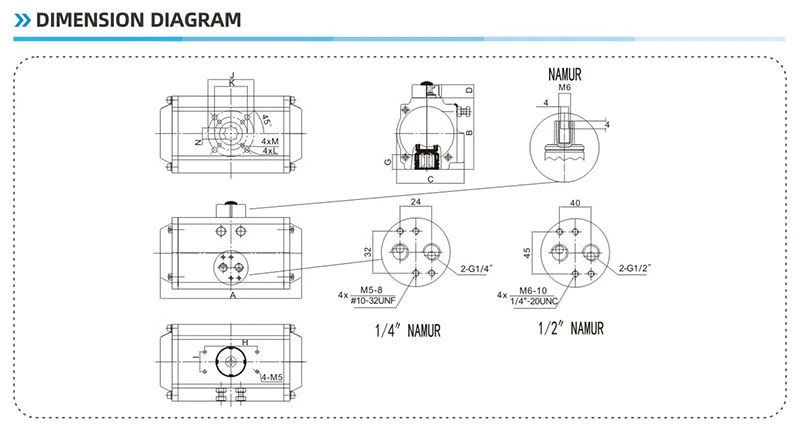

Diagrama de dimensiuni
Abilitatea de alimentare
Capacitate de aprovizionare: 10000 de unități pe lună Actuator rotativ pneumatic
Ambalare și livrare
Detaliu de ambalare: 1). cutie separată cu ambalaj din spumă în interior
2). Carcasă din placaj pentru transport maritim
3). Palet din placaj pentru transport aerian
Port de plecare: Shanghai, China
Perioada de graţie:
Cantitate (unități) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
EST. Timp (zile) | Marfa in stoc | 7 | 20 | De negociat |
Avantaj
1) Toate piesele de schimb importante vor fi tratate cu anodizare dură pentru a spori rezistența într-o mare măsură pentru a asigura performanța bună și durata de viață.
2) Toate procesele sunt formate o singură dată de CNC pentru a asigura acuratețea procesului și durata de funcționare.
Aplicație
Actuatoarele pneumatice cu cremalieră și pinion pot fi potrivite pentru diverse medii inflamabile, corozive, de serviciu, câmp magnetic puternic, radiații, vibrații, medii corozive interioare sau exterioare, care sunt utilizate pe scară largă în domeniul energiei electrice, petrochimice, metalurgie, petrol, construcții, drenaj, industria chimică, rafinarea petrolului, minerit, centrală electrică, metalurgie, arhitectură, medicină, alimentație, gaz, cercetare științifică etc.
Introducere companie
Din 2007, a înființat WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Producem în principal actuator pneumatic, supapă pneumatică cu bilă, supapă pneumatică fluture, supapă de control pneumatică/electrică etc.
Compania noastră are echipamente avansate de procesare și echipamente de testare sofisticate. Echipamentele noastre de prelucrare includ strunguri, mașini de frezat, mașini de alezat, rindele, mașini de găurit, strunguri CNC, centre de prelucrare CNC și alte echipamente. Există în total 30 de seturi, dintre care există 5 seturi de centre de mașini verticale importate și mai multe seturi de strunguri CNC avansate.
Serviciul nostru
1) Linie telefonică 7x24 de ore
2) Control strict al calității
3) Calitate bună la un preț avantajos
4) Serviciu post excelent
5) Suport tehnic on-line
6) Timp de livrare rapid
FAQ
Î 1: Capacitatea termenilor de plată?
A 1: T/T, L/C, Western Union.
Î 2: Condiții comerciale?
A 2: În conformitate cu Incoterms 2010, în mod normal cu EXW, FOB shanghai, CFR, CIF și DDU.
Î 3: Valabilitatea cotației?
A 3: În 30 de zile.
Î 4: Moduri de expediere?
A 4: Pe mare, cu aer, cu expres sau pe calea ferată.
Î 5: Garanție?
A 5: Un an de garanție de calitate gratuit și servicii plătite pe tot parcursul vieții.
Î6: Instalare și instruire?
A 6: ghid video normal pentru instalare. Dacă este necesar, serviciul de inginerie plătit de peste mări oferit.
