Actuator pneumatic rotativ

Actuatoarele rotative pneumatice folosesc aer comprimat pentru a genera energie de funcționare. Unele sunt concepute pentru controlul de la distanță al supapelor. Actuatoarele pneumatice rotative sunt durabile, furnizează forțe mari în raport cu dimensiunea lor și pot fi utilizate în medii periculoase....

Trimite anchetă

Descriere

Detalii produs:

Nume produs	Actuator pneumatic rotativ
Nume de marcă	XM și OEM sunt, de asemenea, acceptate
Dimensiunea actuatorului	32mm-400mm
Unghi de rotație	0 grade ~ 90 grade (± 5 grade)
Interval de temperatură de lucru	-20 grade ~ +80 grade (standard) -40 de grade ~+80 grade (temperatură scăzută) -15 grade ~ 150 grade (temperatură ridicată)
Presiunea de alimentare cu aer	0,2~0,8 MPa, 10 MPa max
Conexiune de top	VDI/VDE3845 NAMUR
Conexiune de jos	ISO 5211 și DIN 3337
Material	Aliaj de aluminiu
Structura	cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului	anodizat dur-
Culoare capac	negru, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc.
Certificare	CE, ATEX, SIL3, ISO9001:2016

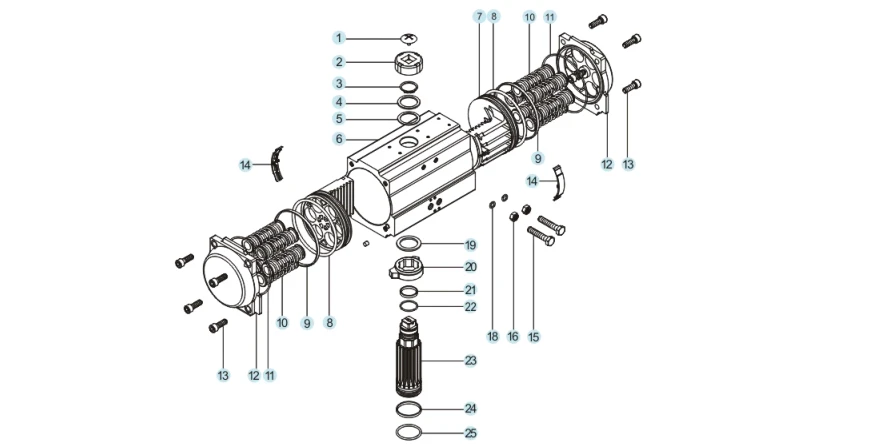

Piese de schimb și material:

product-869-448

NU.	Piesa de schimb	Cantitate	Material	Tratament anticoroziv	Material optional
1	Șurub indicator	1	Plastic de inginerie
2	Indicator	1	Plastic de inginerie
3	Circlip	1	Oţel inoxidabil
4	Mașină de spălat	1	Oţel inoxidabil
5	Garnitură exterioară	1	tetrafluor
6	Corpul cilindrului	1	Aliaj de aluminiu	Oxidare dură etc.
7	Piston	2	Aliaj de aluminiu	Oxidare dură	Oţel inoxidabil
8	Inel O piston	2	BNR		VITON/cauciuc siliconic
9	Rulment de piston	2	Plastic de inginerie
10	Ansamblu arc	0-12	Oțel pentru arc	Vopsea scufundată
11	Inel O capac de capăt	2	BNR		VITON/cauciuc siliconic
12	Capătă de capăt	2	Aliaj de aluminiu	Acoperire cu pulbere etc.
13	Şurubul capacului de capăt	8	Oţel inoxidabil
14	Ghidaj piston	2	Plastic de inginerie
15	Șurub reglabil	2	Oţel inoxidabil
16	Piuliță cu șurub reglabilă	2	Oţel inoxidabil
17	Distanțiere cu șurub reglabil	2	Oţel inoxidabil		Opțional
18	Inel O cu șurub reglabil	2	BNR		VITON/cauciuc siliconic
19	Garnitura interioara	1	Plastic de inginerie
20	Cam	1	Oțel aliat
21	Rulmentul arborelui superior	1	Plastic de inginerie
22	Inel O arbore superior	1	BNR		VITON/cauciuc siliconic
23	Pinion	1	Oțel aliat	Placare cu nichel / cromare	Oţel inoxidabil
24	Rulment arborelui inferior	1	Plastic de inginerie
25	Inel O arbore inferior	1	BNR		VITON/cauciuc siliconic

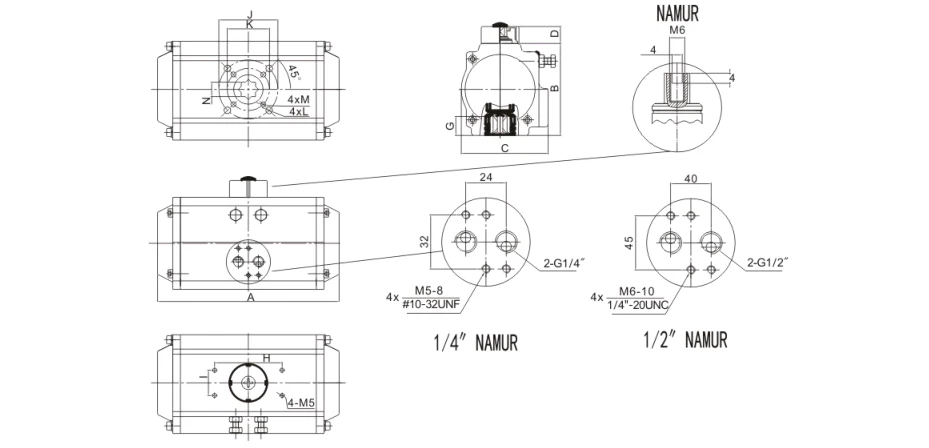

Diagrama dimensiunilor:

product-929-448

Specificatii produsului:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Interfață sursă{0}aeriană
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Avantaj

1) Toate piesele de schimb importante vor fi tratate cu anodizare dură pentru a le spori rezistența într-o mare măsură pentru a asigura performanțe bune și durată de viață.

2) Toate procesele sunt formate-o singură dată de CNC pentru a asigura acuratețea procesului și durata de funcționare.

Aplicație

Actuatoarele pneumatice rotative pot fi aplicate la diferite medii inflamabile, corozive, praf, câmp magnetic puternic, radiații, vibrații și coroziune interioare sau exterioare și sunt utilizate pe scară largă în energie electrică, petrochimie, metalurgie, petrol, gaze naturale, orașe, clădiri și alte domenii. Industria chimică, rafinarea petrolului, minerit, centrale electrice, metalurgie, construcții, medicină, alimentație, gaze naturale, cercetare științifică etc.

Capacitatea de aprovizionare

Capacitate de aprovizionare: 10000 de unități pe lună, actuator rotativ pneumatic

Ambalare și livrare

Detaliu ambalare:

1) O cutie separată cu ambalaj din spumă în interior

2) Carcasă de placaj pentru transport maritim

3) Palet din placaj pentru transport aerian

Port de plecare: Shanghai, China

Perioada de graţie:

Cantitate (unități)	1-50	51-1000	1001-10000	＞10001
EST. Timp (zile)	Marfa in stoc	7	20	De negociat

Serviciul nostru

1) Linie telefonică 7x24 de ore

2) Control strict al calității

3) Calitate bună la un preț avantajos

4) Servicii excelente după-

5) Suport tehnic online

6) Timp de livrare rapid

Despre noi:

Wuxi Xinming Auto-control Valves Co., Ltd. este specializată în producția de actuatoare pneumatice din seria XM și supape de control automate certificate ISO9001, conforme cu standardele ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Cu capabilități avansate de cercetare și dezvoltare și facilități de producție, produsele noastre deservesc diverse industrii, inclusiv centrale de petrol și gaze, chimice și electrice, întruchipând angajamentul nostru față de „Tehnologia în primul rând, excelența calității” prin soluții inovatoare și performanțe de încredere.

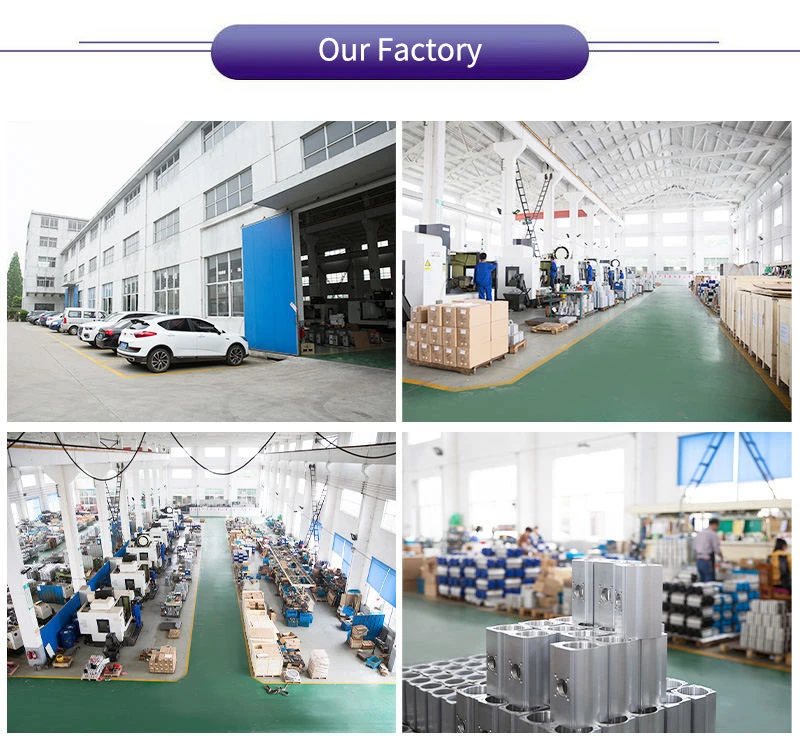

Our Factory
