Introducerea Produsului

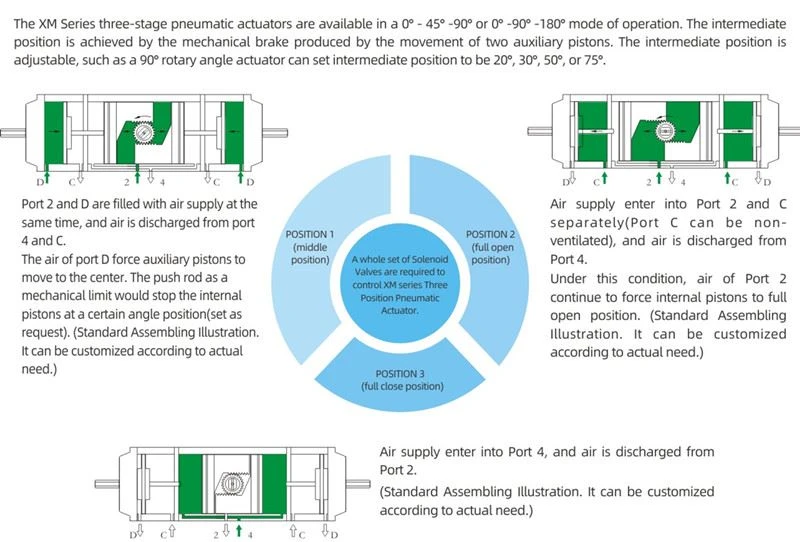

Actuatoarele pneumatice în trei trepte din seria XM sunt disponibile în modul de 0 grade - 45 grade -90 grade sau 0 grade -90 grade -180 grade Operațiune. Pozitia intermediara se realizeaza prin frana mecanica produsa de miscarea a doua pistoane auxiliare. Poziția intermediară este reglabilă, cum ar fi un actuator cu unghi rotativ de 90 de grade poate seta poziția intermediară la 20 de grade, 30 de grade, 50 de grade sau 75 de grade.
Detalii rapide

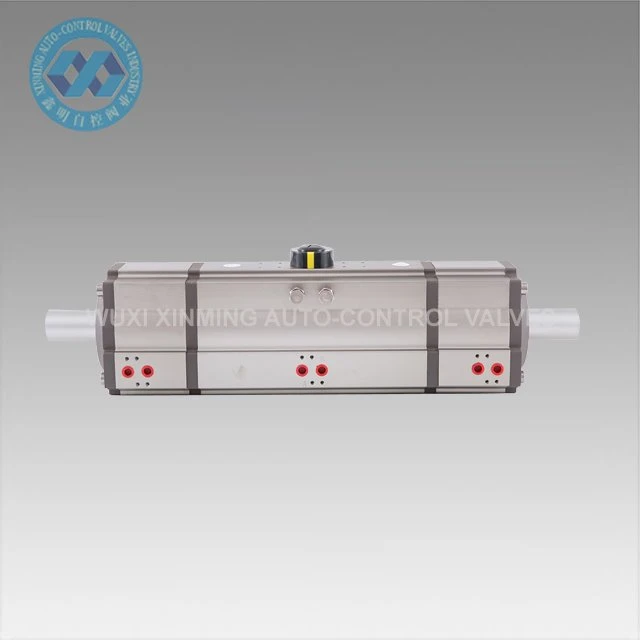

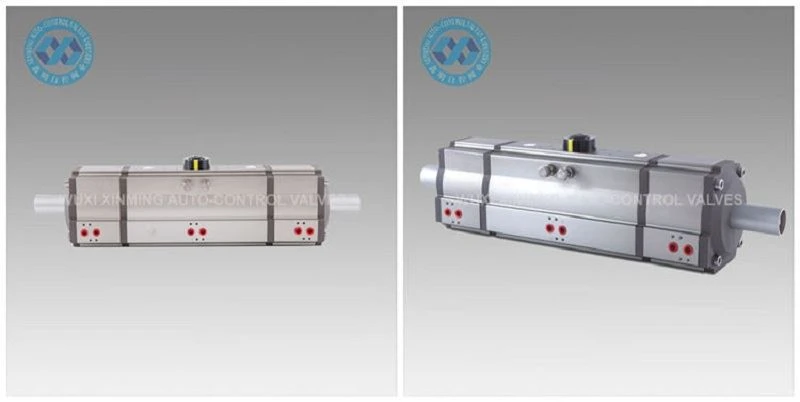

Nume produs: actuator pneumatic cu 3 pozitii
Nume de marcă: XM și OEM este, de asemenea, acceptat
Dimensiunea actuatorului: 32 mm-400mm
Unghi de rotație: 0 grade ~180 grade (±5 grade)
Interval de temperatură de lucru: -20 grade ~ plus 80 de grade (standard)
-40 grade ~ plus 80 de grade (temperatura scăzută)
-15 grade ~150 de grade (temperatură ridicată)
Presiune de alimentare cu aer: {{0}}.2~0.8MPa, 10Mpa max
Conexiune de sus: VDI/VDE3845 NAMUR
Conexiune inferioară: ISO 5211 și DIN3337
Material: aliaj de aluminiu
Structură: cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului: anodizat dur sau oxidare prin scufundare
Culoare capac: negru gri, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016
Avantajele actuatoarelor pneumatice
1. Acceptați semnal continuu de gaz și deplasare liniară de ieșire (după adăugarea dispozitivului de conversie a electricității/gazului, poate accepta și semnal electric continuu), iar unele pot produce deplasare unghiulară atunci când sunt echipate cu un balansoar.
2. Are funcții pozitive și negative.
3. Viteza de deplasare este mare, dar viteza va deveni mai mică atunci când sarcina crește.
4. Forța de ieșire este legată de presiunea de lucru.
5. Fiabilitate ridicată, dar supapa nu poate fi întreținută după ce sursa de gaz este întreruptă (poate fi menținută după adăugarea unei supape de reținere).
6. Este incomod să realizați controlul segmentului și controlul programului.
7. Întreținere simplă și bună adaptabilitate la mediu.
8. Puterea de ieșire este mare.
9, cu funcție anti-explozie.
Abilitatea de alimentare
Capacitate de aprovizionare: 10000 de unități pe lună Actuator rotativ pneumatic
Ambalare și livrare
Detaliu de ambalare: 1). cutie separată cu ambalaj din spumă în interior
2). carcasă din placaj pentru transport maritim
3). Palet din placaj pentru transport aerian
Avantaj
1) Toate piesele de schimb importante vor fi tratate cu anodizare dură pentru a spori rezistența într-o mare măsură pentru a asigura performanțe bune și durată de viață.
2) Toate procesele sunt formate o singură dată de CNC pentru a asigura acuratețea procesului și durata de viață.
Parametru tehnic
TABEL DE CUPLURI DE IEȘIRE ACTUATOR PNEUMATIC XM 3 POZIȚII
Model | Presiunea aerului de intrare (unitate: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (Nm) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Serviciul nostru
1) Linie telefonică 7x24 de ore
2) Control strict al calității
3) Calitate bună la un preț avantajos
4) Serviciu post excelent
5) Suport tehnic online
6) Timp de livrare rapid
