Introducerea Produsului
Actuatoarele pneumatice de 90 de grade au stiluri unice, tehnologie avansată, producție de precizie, design economic și compact și pot fi echipate direct cu alte accesorii pentru a îmbunătăți eficiența și economia.
Detalii rapide

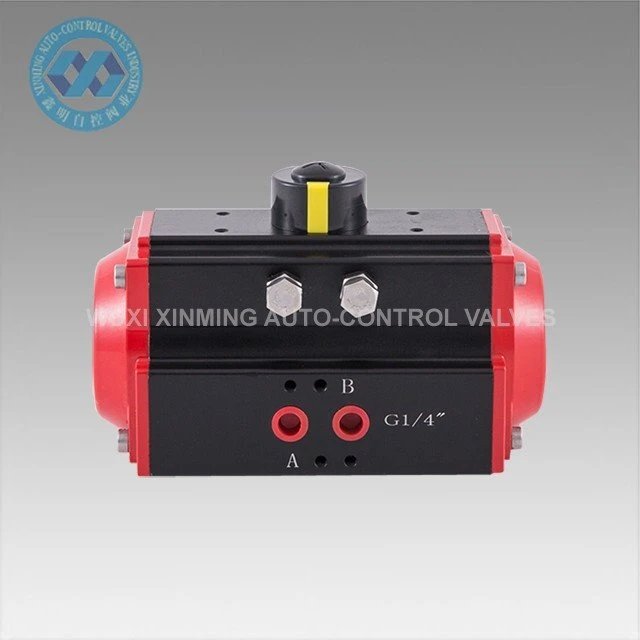

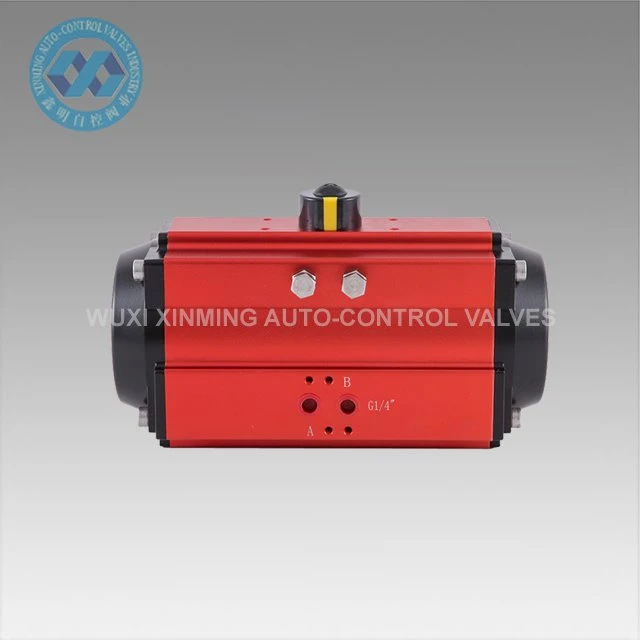

Nume produs: actuator pneumatic de 90 de grade
Nume de marcă: XM și OEM este, de asemenea, acceptat
Dimensiunea actuatorului: 32 mm-400mm
Unghi de rotație: 0 grade ~90 grade (±5 grade)
Interval de temperatură de lucru: -20 grade ~ plus 80 de grade (standard)
-40 grade ~ plus 80 de grade (temperatura scăzută)
-15 grade ~150 de grade (temperatură ridicată)
Presiune de alimentare cu aer: {{0}}.2~0.8MPa, 10Mpa max
Conexiune de sus: VDI/VDE3845 NAMUR
Conexiune inferioară: ISO 5211 și DIN3337
Material: aliaj de aluminiu
Structură: cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului: anodizat dur sau oxidare prin scufundare

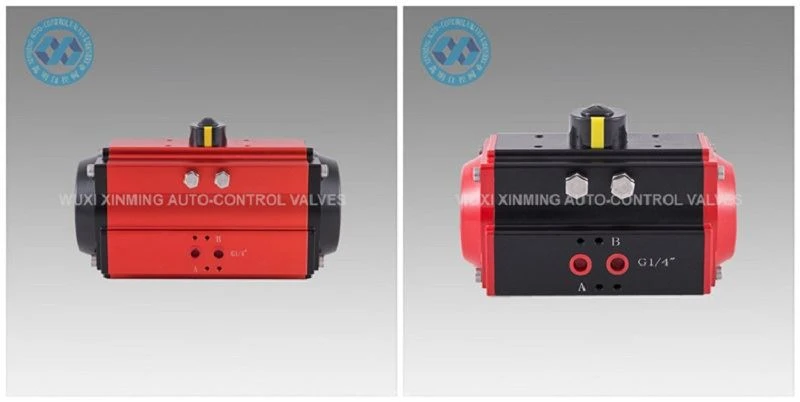

Culoare capac: negru gri, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016
Parametru tehnic
TABEL DE CUPLURI DE IEȘIRE ACTIONATOR PNEUMATIC XM 90 DE GRADE
Model | Presiunea aerului de intrare (unitate: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

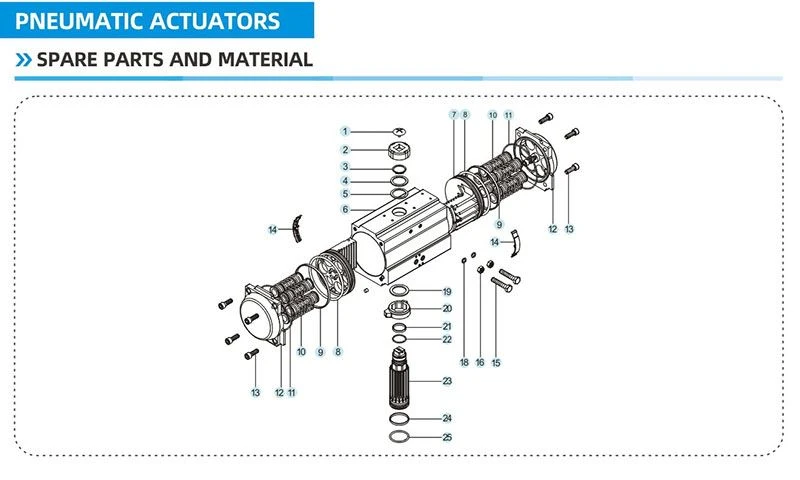

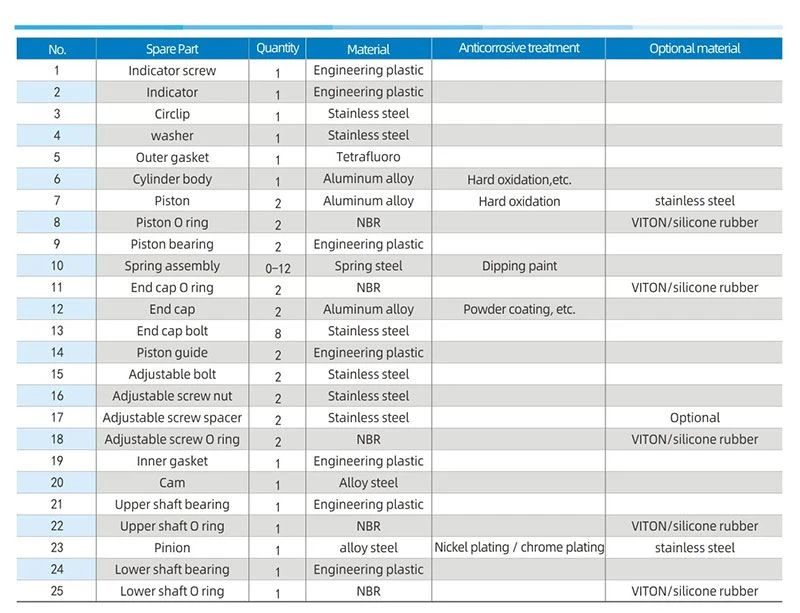

Piese de schimb și materiale

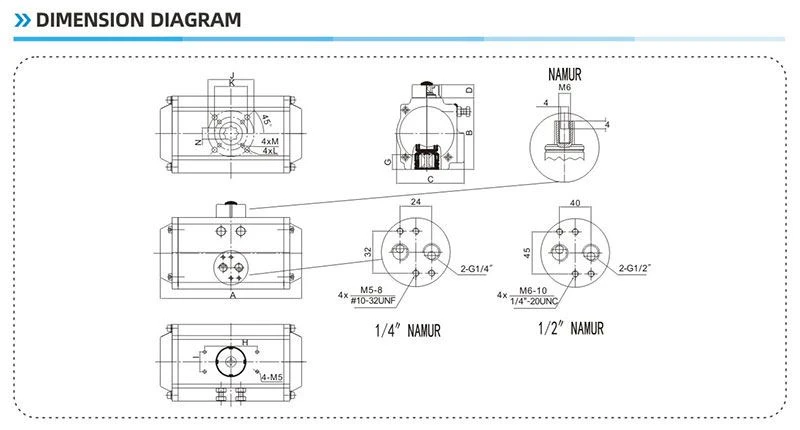

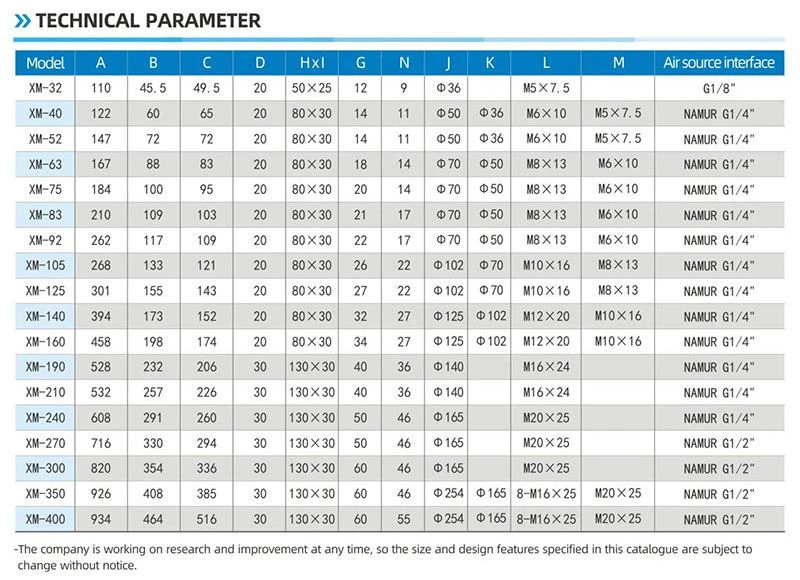

Diagrama de dimensiuni
Caracteristică
- Structura este un servomotor pneumatic compact cu cremalieră și pinion.
- Folosit pentru supape un sfert de tura, supape cu bilă, supape fluture și supape cu dop.
-Aliaj de aluminiu de înaltă calitate, suprafață anodizată dură plus teflon.
-Produse high-end, calitate excelentă și sistem de certificare perfect.
-Toate produsele sunt strict testate la iesirea din fabrica, iar fiecare actuator este marcat cu un cod de productie pentru servicii usoare de identificare si urmarire.
Avantaj
1) Toate piesele de schimb importante vor fi tratate cu anodizare dură pentru a spori rezistența într-o mare măsură pentru a asigura performanța bună și durata de viață.
2) Toate procesele sunt formate o singură dată de CNC pentru a asigura acuratețea procesului și durata de funcționare.
Abilitatea de alimentare
Capacitate de aprovizionare: 10000 de unități pe lună Actuator rotativ pneumatic
Ambalare și livrare
Detaliu de ambalare: 1). cutie separată cu ambalaj din spumă în interior
2). carcasă din placaj pentru transport maritim
3). Palet din placaj pentru transport aerian
Port de plecare: Shanghai, China
Perioada de graţie:
Cantitate (unități) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
EST. Timp (zile) | Marfa in stoc | 7 | 20 | De negociat |
