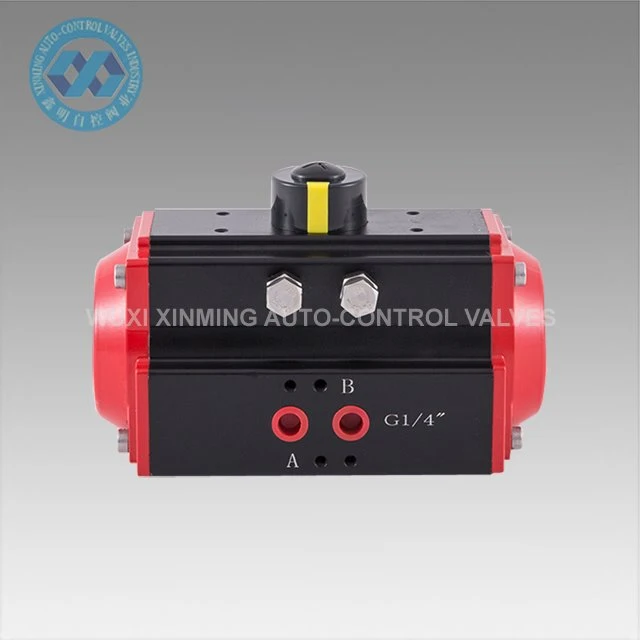

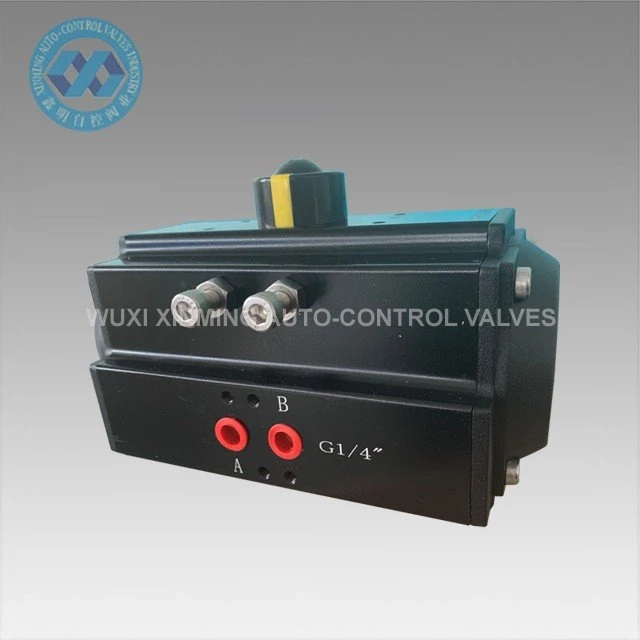

Introducerea Produsului
Actuatorul pneumatic cu cremalieră și pinion, cunoscut și sub numele de cilindru cu rotație restricționată, este un actuator rotativ utilizat pentru rotire, deschidere, închidere, amestecare, balansare, poziționare, direcție și mai multe funcții mecanice care implică rotație restricționată. supape, supape cu bilă și mașini cu mișcare rotativă automată. Pistonurile de precizie din aliaj de aluminiu turnate sub presiune cu două cremaliere cu tratament de oxidare dură îmbunătățesc precizia unghiului de rotație și durata de viață. Corpul actuatorului cu oxidare dură poate evita eficient zgârieturile.
Detalii rapide
Nume produs: actuator pneumatic cu cremalieră și pinion
Nume de marcă: XM și OEM este, de asemenea, acceptat
Dimensiunea actuatorului: 32 mm-400mm
Unghi de rotație: 0 grade ~90 grade (±5 grade)
Interval de temperatură de lucru: -20 grade ~ plus 80 de grade (standard)
-40 grade ~ plus 80 de grade (temperatura scăzută)
-15 grade ~150 de grade (temperatură ridicată)
Presiune de alimentare cu aer: {{0}}.2~0.8MPa, 10Mpa max
Conexiune de sus: VDI/VDE3845 NAMUR
Conexiune inferioară: ISO 5211 și DIN3337
Material: aliaj de aluminiu
Structură: cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului: anodizat negru
Culoare capac: negru gri, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc.
Certificare: CE, ATEX, SIL3, ISO9001:2016
Parametru tehnic
TABEL DE CUPLURI DE IEȘIRE ACTIONATOR PNEUMATIC ȘI CREMALERĂ XM
Model | Presiunea aerului de intrare (unitate: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Piese de schimb și materiale
Diagrama de dimensiuni
Abilitatea de alimentare
Capacitate de aprovizionare: 10000 de unități pe lună Actuator rotativ pneumatic
Ambalare și livrare
Detaliu de ambalare: 1). cutie separată cu ambalaj din spumă în interior
2). carcasă din placaj pentru transport maritim
3). Palet din placaj pentru transport aerian
Port de plecare: Shanghai, China
Perioada de graţie:
Cantitate (unități) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
EST. Timp (zile) | Marfa in stoc | 7 | 20 | De negociat |
Avantaj
1) Toate piesele de schimb importante vor fi tratate cu anodizare dură pentru a spori rezistența într-o mare măsură pentru a asigura performanța bună și durata de viață.
2) Toate procesele sunt formate o singură dată de CNC pentru a asigura acuratețea procesului și durata de viață.
FAQ
Î 1: Capacitatea termenilor de plată?
A 1: T/T, L/C, Western Union.
Î 2: Condiții comerciale?
A 2: În conformitate cu Incoterms 2010, în mod normal cu EXW, FOB shanghai, CFR, CIF și DDU.
Î 3: Valabilitatea cotației?
A 3: În 30 de zile.
Î 4: Moduri de expediere?
A 4: Pe mare, cu aer, cu expres sau pe calea ferată.
Î 5: Garanție?
A 5: Un an de garanție de calitate gratuit și servicii plătite pe tot parcursul vieții.
Î6: Instalare și instruire?
A 6: ghid video normal pentru instalare. Dacă este necesar, serviciul de inginerie plătit de peste mări oferit.
