Introducere de produs
În sistemele industriale de automatizare a supapelor, actuatorul este componenta care determină dacă o supapă poate funcționa în mod fiabil pe cicluri lungi. În multe instalații reale pe care le-am văzut, problemele cu supapa nu sunt cauzate de supapă în sine, ci de selecția necorespunzătoare a actuatorului-cuplu insuficient, comutare instabilă sau răspuns slab în funcționare continuă.

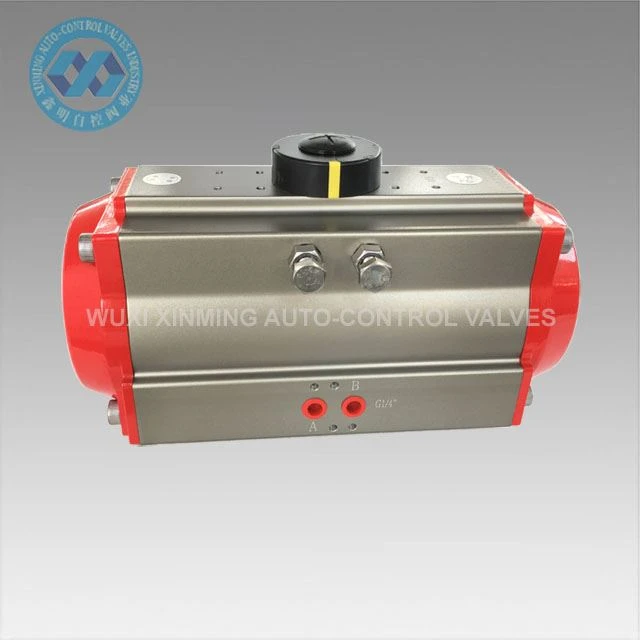

Actuatorul pneumatic de supapă XM este proiectat pentru automatizarea supapelor cu un sfert de -tura, inclusiv supapele cu bilă și supapele fluture. Acesta transformă aerul comprimat în mișcare rotativă printr-un mecanism cu cremalieră și pinion, permițând funcționarea rapidă și stabilă a supapelor în sistemele de procese industriale.
Este utilizat pe scară largă în tratarea apei, procesarea chimică, sistemele HVAC și automatizarea industrială generală unde este necesar un control fiabil al supapelor de pornire/oprire.
Caracteristici
- Structura cu cremalieră și pinion pentru mișcare rotativă stabilă
- Răspuns pneumatic rapid pentru controlul automat al supapelor
- Disponibil în tipuri cu dublă acțiune și cu retur cu arc
- Montare ISO 5211 pentru instalarea ușoară a supapei
- Carcasă compactă din aliaj de aluminiu pentru uz industrial
- Potrivit pentru operațiuni de ciclism continuu
- Compatibil cu electrovalve și cutii de întrerupătoare de limită
Specificatii tehnice
Tip produs: actuator pneumatic de supapă
Design: cremalieră și pinion
Tip de operare: Retur prin arc
Unghi de rotație: standard de 90 de grade
Mediu de lucru: aer comprimat curat, uscat
Material caroserie: aliaj de aluminiu
Standard de montare: ISO 5211
Presiune de operare: 2,5 – 8 bar
Interval de temperatură: Opțiuni standard/de temperatură ridicată disponibile
Sistem de control: compatibil cu automatizări pneumatice
Instalarea actuatoarelor pneumatice
Instalarea rezonabilă este să se asigure că axa actuatorului pneumatic și tija supapei au coaxialitate. Înainte de asamblarea actuatorului și supapei, supapa trebuie măsurată și nu trebuie depășit cuplul necesar. După asamblare, servomotorul pneumatic și supapa sunt testate, iar presiunea nominală este aplicată supapei. Presiunea sursei de aer a actuatorului este de 0,4mpa sau în funcție de cerințele utilizatorului. Deschiderea și închiderea supapei ar trebui să fie flexibile și să nu existe fenomene blocate, târât și alte, și faceți mai multe încercări.
Actuatoarele pneumatice echipate cu supape solenoide ar trebui să fie echipate cu dispozitive manuale în timpul depanării. Porniți butonul roșu de pe electrovalva și treceți prin punerea în funcțiune electrică. Când se utilizează mecanismul de operare manual, sursa de gaz sau lichid trebuie întreruptă, iar apoi mecanismul pneumatic trebuie depanat. Actuatoarele pneumatice trebuie să mențină sursa de aer uscată și curată, iar actuatoarele trebuie întreținute și întreținute în mod regulat, iar filtrul de aer trebuie drenat și drenat în mod regulat pentru a evita intrarea în supapa solenoidală sau actuatorul pneumatic și afectarea activității normale.
Aplicații
- Sisteme de automatizare cu robinete cu bilă
- Sisteme de control al supapelor fluture
- Stații de tratare a apei
- Sisteme de conducte HVAC
- Linii de procese chimice
- Conducte de utilitate industriale
- Sisteme automate de producție
OEM și personalizare
- XM oferă soluții OEM flexibile pentru diferite cerințe ale proiectului:
- Configurație cu dublă acțiune sau cu retur cu arc
- Reglarea cuplului pentru diferite dimensiuni de supapă
- Interfețe speciale de montare dacă este necesar
- Integrare electrovalvă și feedback de poziție
- Asistență pentru branding și ambalare OEM
