Introducere produs

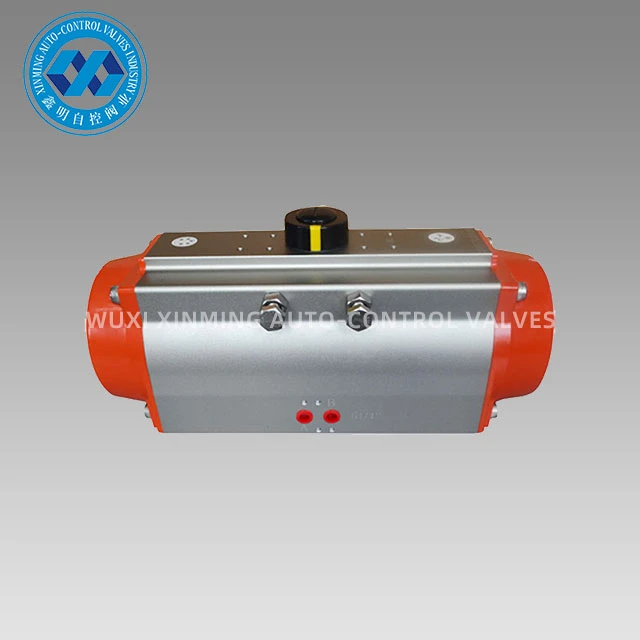

Servomotorul pneumatic cu anodizare dură are o structură compactă de rack și pinion cu două pistoane, cu angrenaj precis și cuplu de ieșire stabil; corpul cilindrului este realizat din aliaj de aluminiu extrudat, anodizat, cu o suprafață dură și o rezistență puternică la uzură; poate fi instalat după cum este necesar. Supapă, dispozitiv de ecou, poziționer (indicație de deschidere), tripletă și mecanism de operare manual. Potrivirea supapei cu bilă, a supapei fluture și a altor supape unghiulare de cursă.
Caracteristici de design
1. Corpul supapei și pistonul sunt greu anodizate.
2. Cu excepția cazului în care șurubul indicator este din plastic, toate celelalte șuruburi sunt SS304.
3. Cuplurile de ieșire mari și mici sunt opționale.
Parametru tehnic
MASA CUPLULUI DE IEȘIRE A SERVOMOTORULUI PNEUMATIC XM ALUMINIU
Model | Presiunea aerului de intrare (unitate: bară) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Piese de schimb și materiale

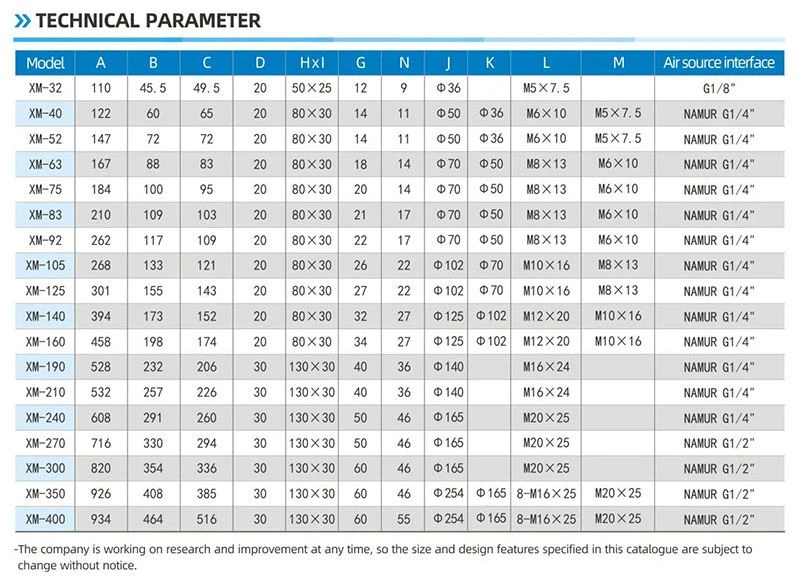

Diagramă dimensiune
