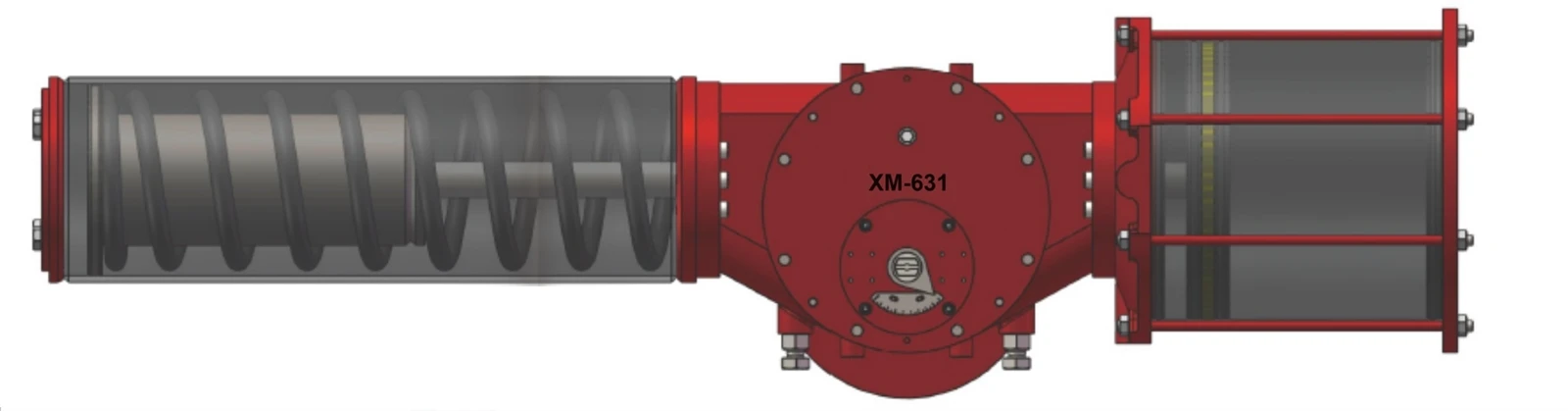

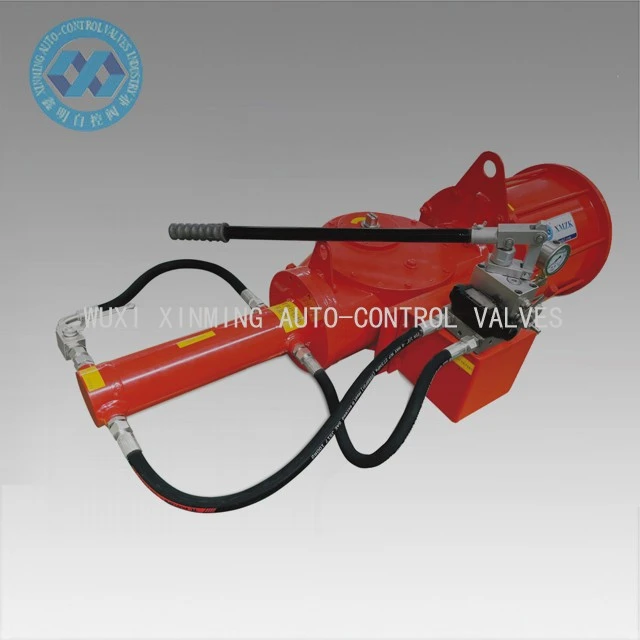

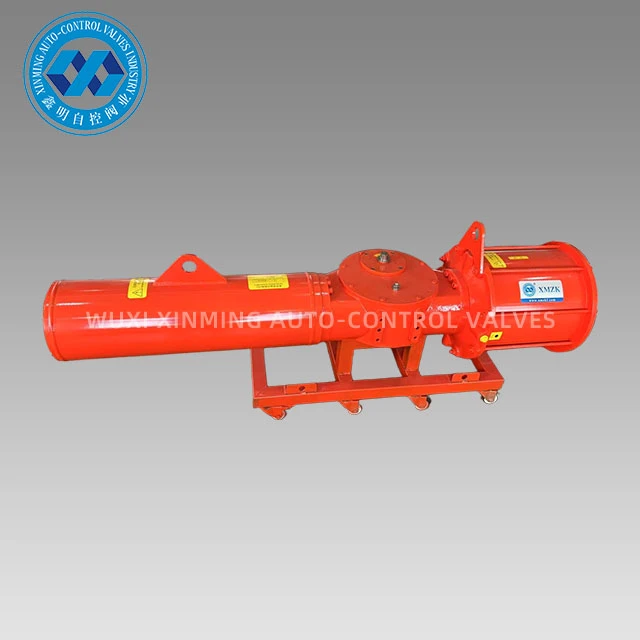

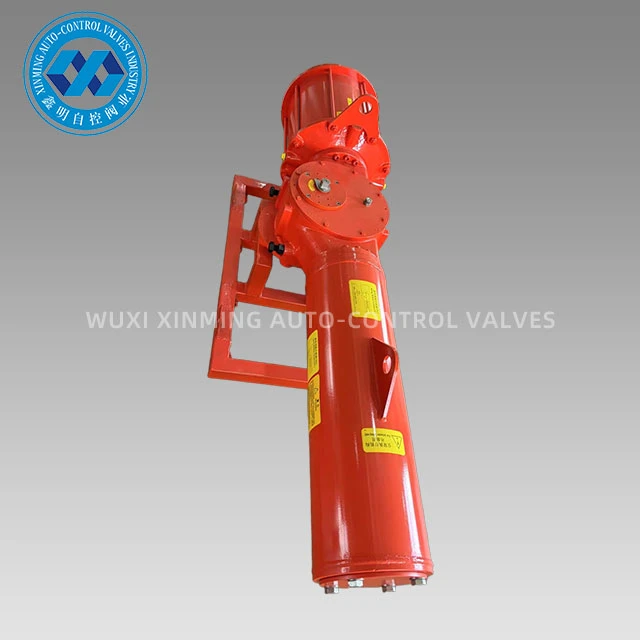

Actuatorul pneumatic cu retur cu arc Scotch Jug este un dispozitiv de antrenare de înaltă{0}}fiabilitate conceput pentru controlul supapelor industriale. Utilizează un mecanism unic de transmisie Scotch Yoke pentru a converti puterea aerului comprimat în mișcare de rotație de 90 de grade și realizează funcția de resetare automată printr-un arc puternic încorporat-, asigurând că supapa revine rapid într-o poziție sigură (complet deschisă sau complet închisă) în caz de defecțiune a aerului sau de urgență. Designul modular al actuatorului pneumatic Scotch Youke cu retur cu arc acceptă interfața standard ISO 5211/NAMUR, poate fi adaptat la diferite tipuri de supape cu bilă și valve fluture și poate fi echipat cu întrerupătoare de limită, supape solenoide și alte accesorii pentru control automat. În comparație cu actuatoarele tradiționale cu cremalieră și pinion, structura scotch jug are o eficiență mecanică mai mare și o durată de viață mai lungă și este o alegere ideală pentru controlul supapelor în condiții periculoase. Construcția scotch jug este o opțiune excelentă pentru controlul supapelor în situații periculoase, deoarece are o durată de viață mai lungă și o eficiență mecanică mai mare decât actuatoarele convenționale cu cremalieră și pinion.
Caracteristicile produsului:
1. Există două tipuri de actuatoare pneumatice XM scotch jug: simetrice și înclinate, care corespund la două caracteristici diferite ale cuplului de ieșire. Actuatorul cu jug scotch înclinat are un cuplu de pornire ridicat și un cuplu de operare scăzut, potrivit pentru controlul supapelor fluture. Dispozitivul de acționare simetric cu jug scotch are o curbă de cuplu mai echilibrată și este potrivit în principal pentru controlul supapelor cu bilă și supapelor cu dop.
2. Inelele O-încapsulate cu materiale duale (cauciuc și PFA) pot fi aplicate la diferite temperaturi și condiții de lucru.
Designul dublu inel O-și rulment asigură stabilitatea și fiabilitatea cilindrului modular.
3. Cuplul de ieșire al tipului de retur cu arc XM poate ajunge la mai mult de 140.000 Nm, iar cuplul de ieșire al tipului cu dublă-acțiune poate ajunge la mai mult de 250.000 Nm.
Presiune de lucru: 0,3-0,6 MPa.
4. Atât modulul corpului central, cât și modulul cilindrului sunt realizate din fontă ductilă sau oțel carbon pentru a asigura o rezistență suficientă. Structura generală este compactă, iar designul este frumos și coordonat. Tija jugului și pistonul asigură cel mai bun cuplu de ieșire.
5. Materialele compozite cu frecare redusă, cu durată lungă de viață evită contactul direct metal-cu-metal, făcând întreținerea și înlocuirea rapidă și ușoară.
6. Arborele de ieșire respectă cele mai recente standarde ISO5211 și NAMUR. Dimensiunea sa poate fi personalizată, iar oțelul inoxidabil este opțional.
7. Indicatorul de poziție standard NAMUR facilitează instalarea accesoriilor precum cutii de limită de cursă și poziționare.
8. Două șuruburi independente cu unghi reglabil pot regla cursa supapei de la -6 grade la 96 de grade, ceea ce ajută la prelungirea duratei de viață a scaunului supapei.
Principiul este ca:
aerul comprimat intră în cameră pentru a împinge pistonul pentru a face mișcare liniară, iar prin structurile de transmisie ale știftului jugului și canelurii jugului, mișcarea liniară a pistonului va fi convertită în mișcarea de rotație a jugului și va conduce arborele de ieșire să se rotească, realizând astfel controlul supapei.

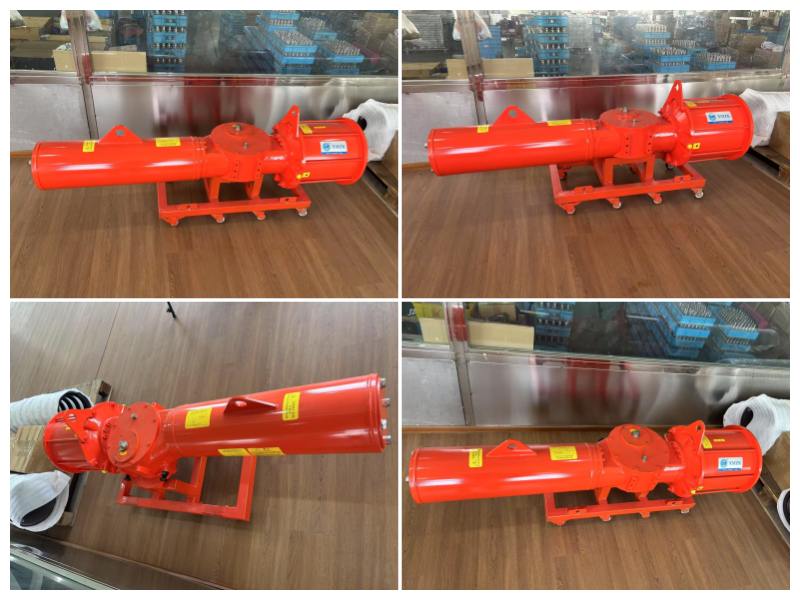

| Numele produsului | Actuator pneumatic cu retur cu arc Scotch Jug |
| Perioada de garantie | 1 an |
| Origine | China |
| Mediu de lucru | Aer sau gaz |

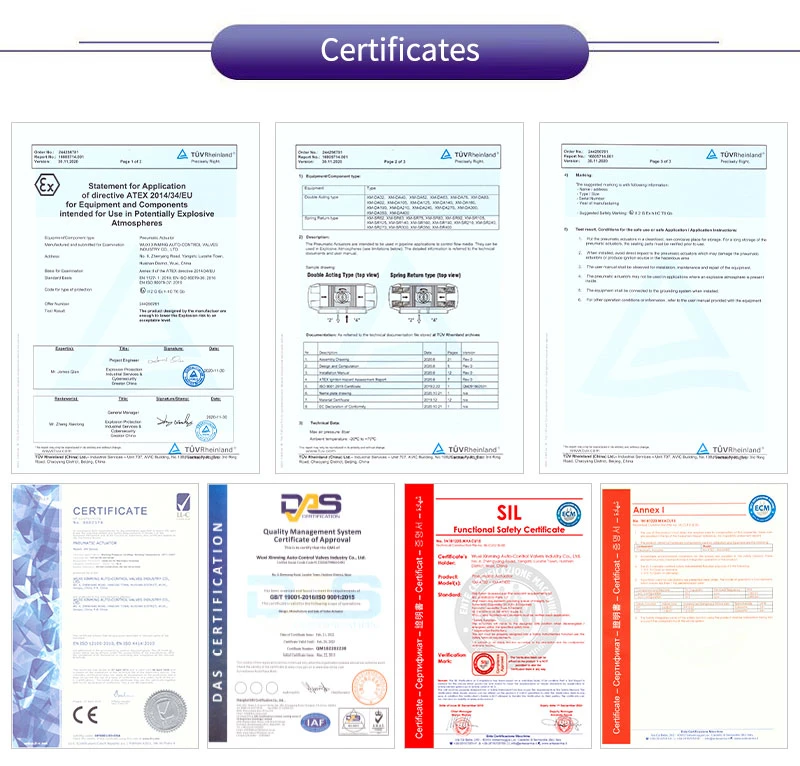

| Certificat | ISO5211, CE |
| Culoare | Personalizat în funcție de nevoile clienților |
| Inspecție video în fabrică | Disponibil |

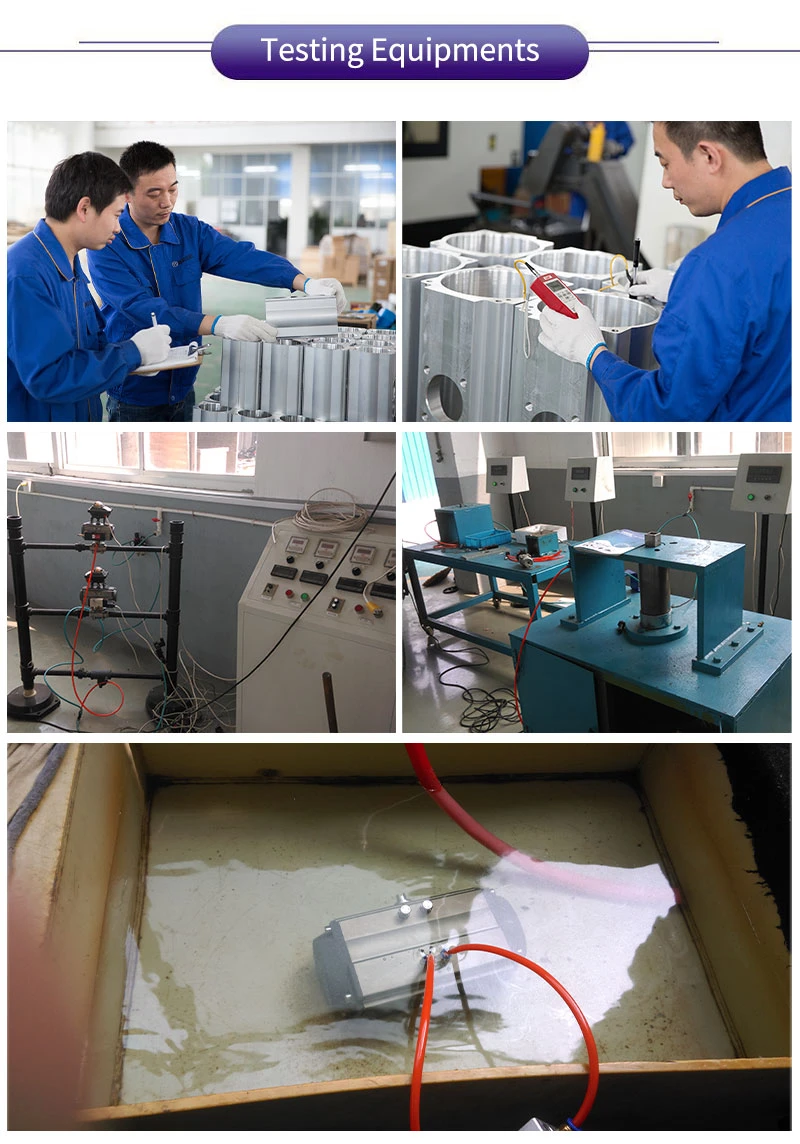

| Raport de încercare mecanică | Disponibil |
| Marca | XINMING |
| Materialul corpului | Aliaj de aluminiu |
| Aplicație | supape cu bilă, supape fluture, supape cu dop și alte supape |
| funcţie | Seria XM Spring Return Scotch Jugul poate realiza controlul automat al procesului industrial cu diverse accesorii. |
| Temperatura ambientală aplicabilă |
Standard -20 grade ~ 80 grade Temperatură scăzută -40 grade ~ 80 grade Temperatură ridicată -15 grade ~ 150 grade |
| OEM | disponibil |
| Serviciul nostru |
Linie telefonică 7x24 de ore Control strict al calității Calitate buna la un pret avantajos Servicii excelente după{0}} Suport tehnic online Timp de livrare rapid |
| Avantajele noastre |

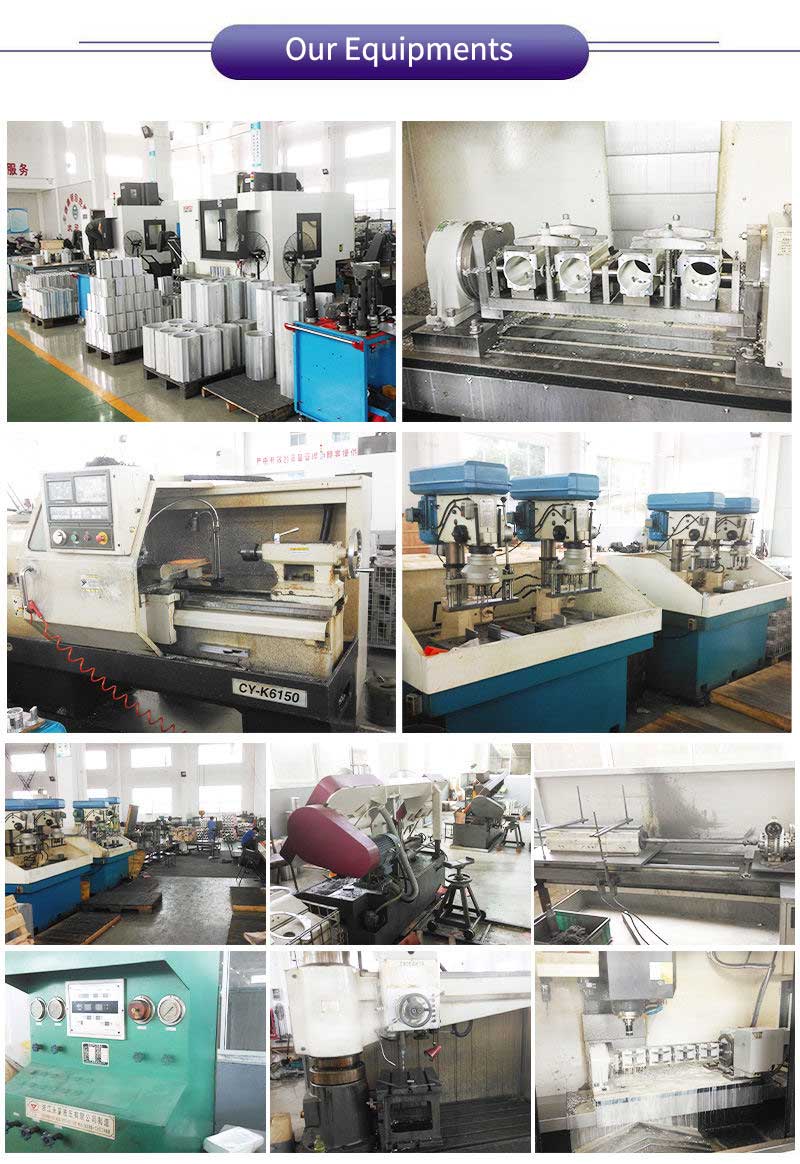

Echipamente avansate și complete de procesare Testare de precizie pentru a asigura calitatea Echipamente importate cu standarde internationale Tehnologia CNC este eficientă și precisă Scara de capacitate conduce industrie |
