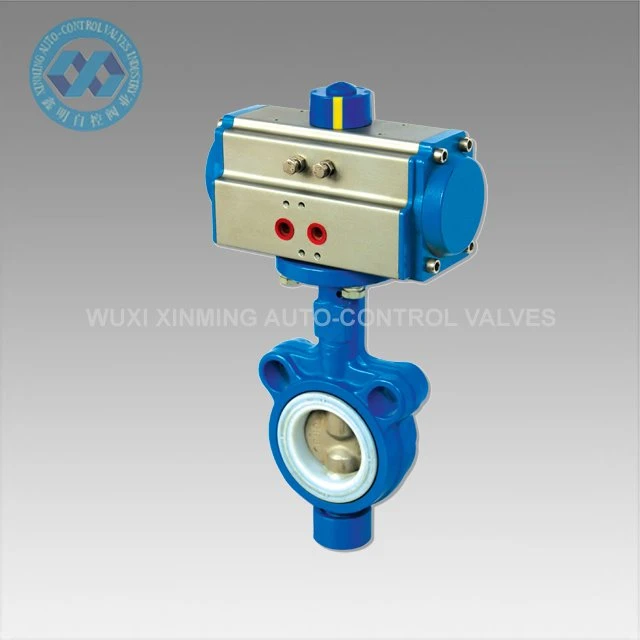

Supapa fluture napolitană are o structură simplă, dimensiune mică, greutate ușoară, cost redus, control și funcționare convenabil, zonă mare de circulație eficientă, deschidere și închidere rapidă, economie de muncă și performanță bună de etanșare și are avantajele etanșării dure metalice și etanșării elastice.
Pentru a porni și opri automat fluxul mai repede decât supapele-acționate de motor, care funcționează cu aer comprimat. Trebuie să controlați aerul către actuator folosind fie supapa pilot electrică inclusă, fie o supapă de pornire/oprire manuală. Supapele nu necesită o cădere minimă de presiune între intrare și ieșire pentru funcționare.
Servomotorul este montat direct pe corpul supapei pentru a minimiza mișcarea și a reduce uzura. Un indicator vizual de debit pe partea superioară a actuatorului arată dacă supapa este deschisă sau închisă. Comandarea manuală vă permite să acționați supapa în timpul întreruperilor de curent.
Detalii despre produs
| Nume produs | Supapă fluture Wafer |
| Nume de marcă | XM și OEM sunt, de asemenea, acceptate |
| Dimensiunea valvei fluture | 25mm-1000mm |

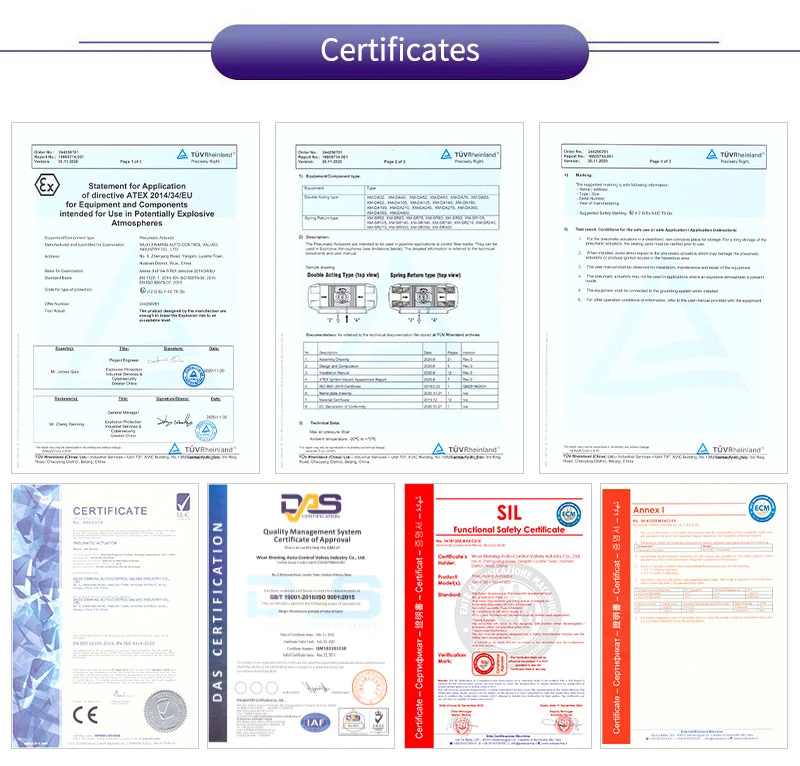

| Certificare | CE, ATEX, SIL3, ISO9001:2016 |
| Tip supapă | Fluture |
| Pentru utilizare cu | Apă, ulei, aer, gaz natural, abur, apă potabilă |
| Material de etanșare | Cauciuc EPDM, NBR, PTFE, metal-pe-metal |
| Specificații îndeplinite | API 609 |

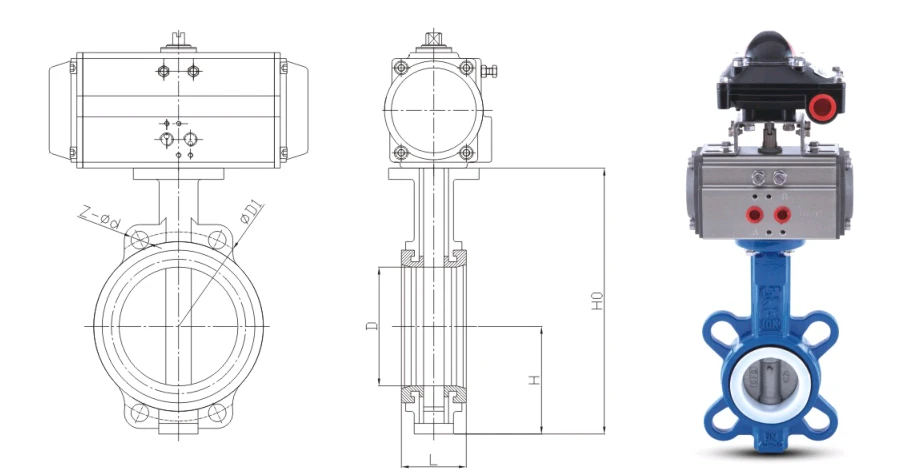

Parametru tehnic:
| Diametru nominal | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inch | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Proiectarea și fabricarea supapelor | Conform standardului GB/T12238 | ||||||
| Dimensiunea flanșei supapei | Conform standardului GB/T9113, GB/T17241.6 | ||||||
| Lungimea structurală a supapei | Conform standardului GB/T12221 | ||||||
| Inspecția și experimentul supapelor | Conform standardului GB/T13927 | ||||||
Caracteristicile produsului:
• Ușoare și compacte: Greutatea de același calibru este de doar 1/6 din robinetul de gunoi, iar spațiul de instalare este redus cu 50%
• Etanșare bidirecțională cu bule-: scaun elastic de supapă EPDM/NBR/VITON/PTFE, scurgere zero (ISO 5208 Rata A)
• Cuplu redus: placă fluture raționalizată + manșon auto-lubrifiant, ușor de condus prin actuatoare manuale, pneumatice și electrice
• Întreținere online: corpul supapei nu se extinde în conductă, iar placa fluture poate fi scoasă prin slăbirea a patru șuruburi de flanșă pentru dezasamblare și asamblare
• Multifuncțional: poate fi deschis și închis complet și poate fi, de asemenea, reglat cu precizie în intervalul de 15 grade ~ 75 grade
Aplicații ale produsului:
• Apa municipala: apa bruta, apa curata, canalizare, izolare statie de pompare
• HVAC: centrala de aer conditionat, termoficare, circulatie apa de racire
• Alimente și medicamente: sistem de curățare CIP/SIP, grad sanitar FDA 3A opțional
• Produse chimice și petrochimice: acid și alcali slabi, solvent, pulbere, conducte de transport pneumatic
• Energie electrică: turn de răcire, condens, sistem de sprinklere
Capacitatea de aprovizionare
Capacitate de aprovizionare: 1000 de unități pe lună, supapă pneumatică fluture
Ambalare și livrare
Detaliu ambalare:
1) Dacă o cantitate mare, o carcasă de placaj
2) Dacă o cantitate mică, un carton sau un palet de placaj
Port de plecare: Shanghai, China
Perioada de graţie:
|
Cantitate (unități) |
1-50 |
51-1000 |
＞1001 |
|
EST. Timp (zile) |
Marfa in stoc |
30 |
De negociat |
Serviciul nostru
1) Linie telefonică telefonică 7x24 de ore
2) Control strict al calității
3) Calitate bună la un preț avantajos
4)Servicii după-excelent
5) Suport tehnic online
6) Timp de livrare rapid
Sfaturi de selecție și comandă:
Când mediul conține particule mai mari sau egale cu 2 mm, vă rugăm să alegeți o etanșare dură sau o structură dublă excentrică.
Când este necesară siguranța la incendiu, poate fi selectată umplutura de grafit + atela SS316L.
Furnizați electric 24 V/220 V, dublă acțiune pneumatică/resetare cu arc, întrerupător de limită, poziționator setat complet.
Dacă aveți nevoie de desene CAD cu supapă fluture Wafer, modele 3D sau soluții de personalizare a proiectelor, vă rugăm să contactați: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
