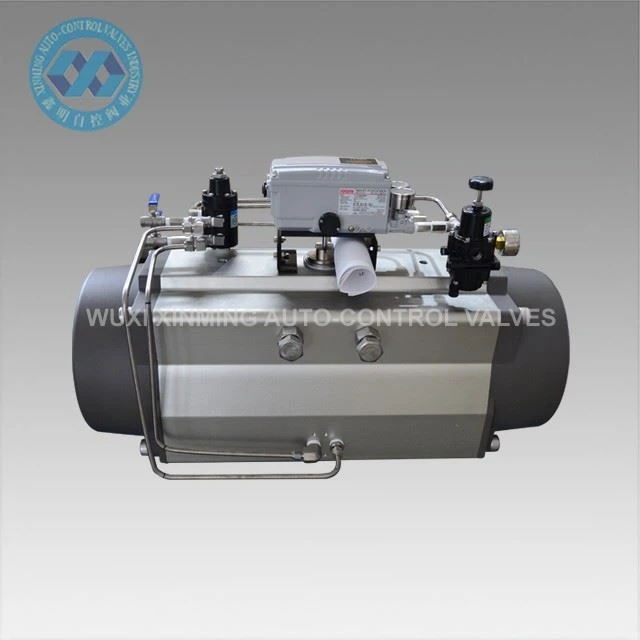

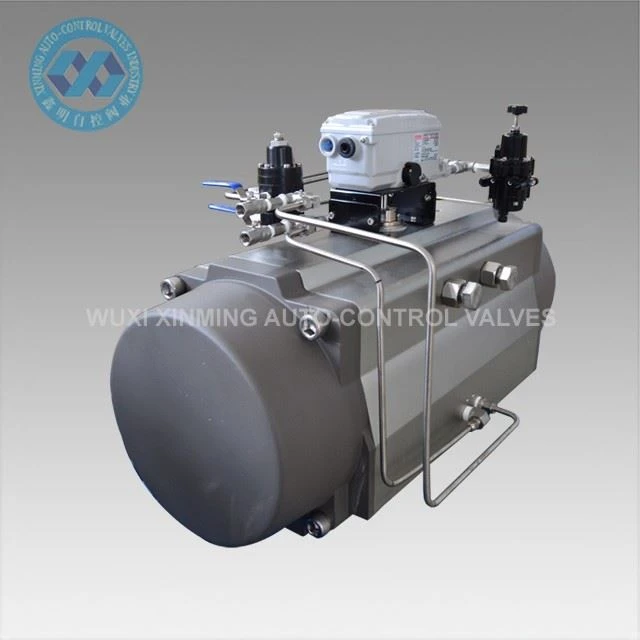

Prezentare generală a produsului
Actuatorul pneumatic cu cremalieră și pinion cu dublă acțiune este proiectat pentru automatizarea supapelor cu sferă cu sferturi de -sfert de tură și robinete fluture în sistemele de conducte industriale. Oferă control pneumatic fiabil pentru funcționarea supapelor la 0 grade – 90 de grade și este compatibil cu interfețele standard de montare, cum ar fi ISO 5211 și NAMUR VDI/VDE 3845.
Este utilizat pe scară largă în sistemele de automatizare industrială unde este necesară o acționare stabilă și standardizată a supapelor.
Parametrul tehnic
| Numele produsului | Actuator pneumatic rotativ |
| Nume de marcă | XM și OEM sunt, de asemenea, acceptate |
| Dimensiunea actuatorului | 32mm-400mm |
| Unghi de rotație | 0 grade ~ 90 grade |
| Interval de temperatură de lucru |
-20 grade ~ +80 grade (standard) -40 de grade ~+80 grade (temperatură scăzută) -15 grade ~ 150 grade (temperatură ridicată) |
| Presiunea de alimentare cu aer | 0,2~0,8MPa, 10Mpa max |
| Conexiune de top | VDI/VDE3845 NAMUR |
| Conexiune de jos | ISO 5211 și DIN 3337 |
| Material | Aliaj de aluminiu |
| Structura | cremalieră și pinion, pistoane cu cremalieră duală |
| Tratamentul suprafeței corpului actuatorului | anodizat dur |
| Culoare capac | negru gri, negru, albastru închis, albastru cer, roșu, portocaliu, verde etc. |
| Certificare | CE, ATEX, SIL3, ISO9001:2016 |
TABEL DE CUPLURI DE IEȘIRE ACTUATOR PNEUMATIC ROTATIV DUBĂ ACȚIONARE XM
|
Model |
Presiunea aerului de intrare (unitate: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Cuplul de ieșire a presiunii aerului (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Caracteristici
- Designul cu cremalieră și pinion cu dublă acțiune asigură un control stabil al deschiderii și închiderii condus de aer-.
- Ieșire 0 grade –90 de grade sfert-de tură pentru supape cu bilă și supape fluture.
- Structura cu piston cu cremalieră duală îmbunătățește echilibrul cuplului și reduce stresul mecanic.
- Corpul din aluminiu anodizat dur oferă rezistență la coroziune în medii industriale.
- Montare NAMUR VDI/VDE 3845 și ISO 5211 pentru instalare directă fără adaptoare.
- Opțiune de gamă largă de temperatură pentru condiții standard și dure de lucru.
- Personalizare OEM disponibilă pentru cerințele de cuplu, dimensiune și culoare.
- Certificat CE, ATEX, SIL3, ISO9001 pentru utilizare în automatizări industriale.
Aplicație
- Automatizarea supapelor cu bilă în conductele de petrol și gaze
- Controlul supapelor fluture în stațiile de tratare a apei
- Sisteme de reglare a fluxului de procesare chimică
- Sisteme de control al aburului și fluidelor centralei electrice
- Linii de producție pentru alimente, băuturi și produse farmaceutice
- Automatizare generală a proceselor industriale

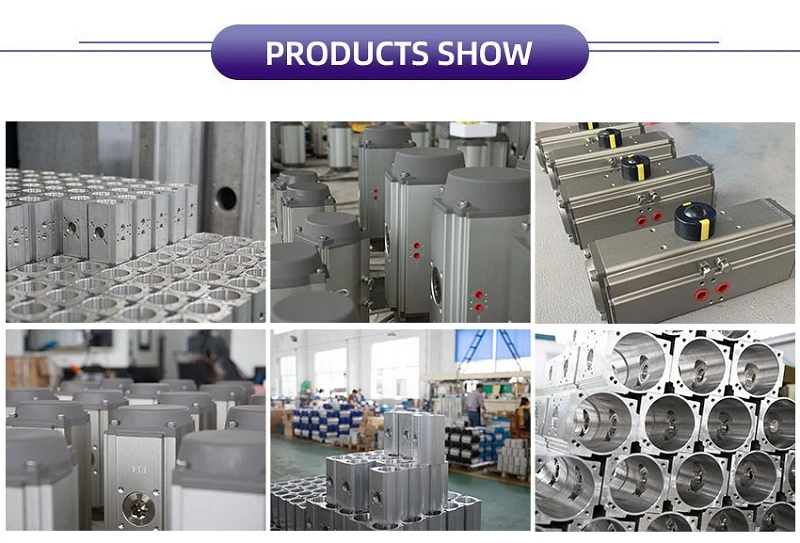

Capacitatea de aprovizionare
Capacitate de aprovizionare: 10000 de unități pe lună Actuator rotativ pneumatic

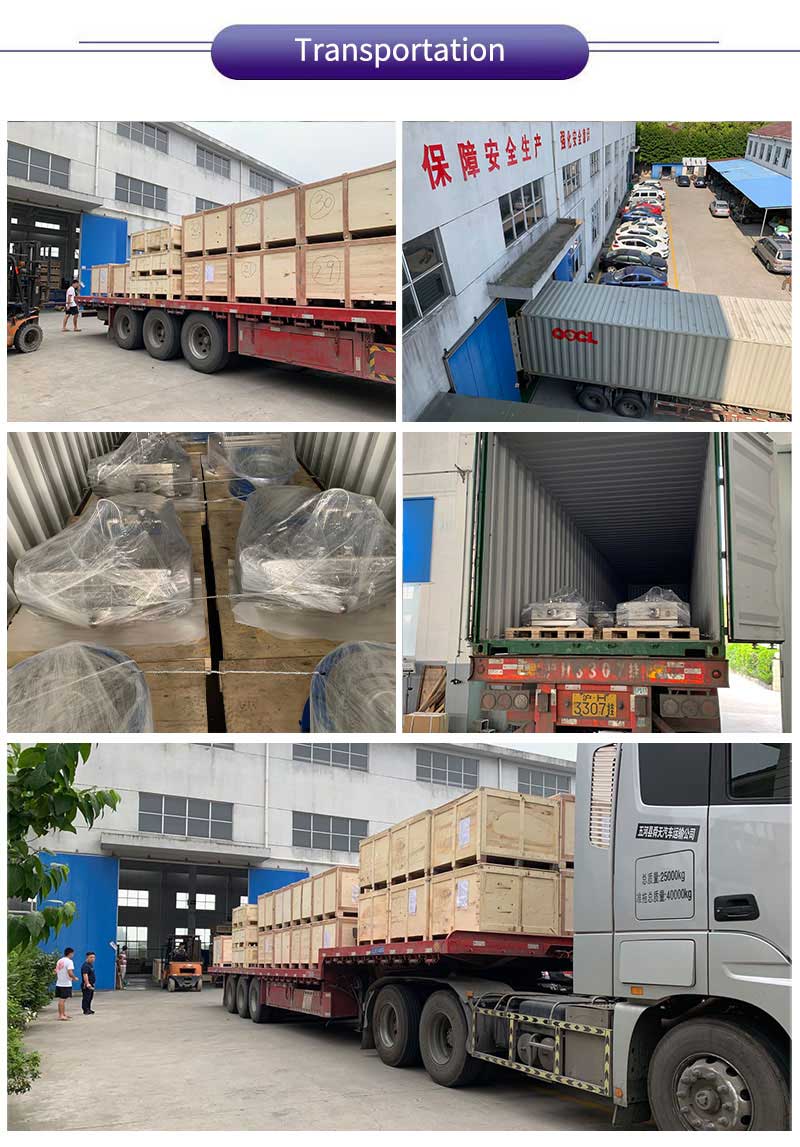

Ambalare și livrare
Detaliu ambalare:
1). cutie separată cu ambalaj din spumă în interior
2). carcasă din placaj pentru transport maritim
3). Palet din placaj pentru transport aerian
Port de plecare: Shanghai, Ningbo, etc. China
Perioada de graţie:
|
Cantitate (unități) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
EST. Timp (zile) |
Marfa in stoc |
7 |
20 |
De negociat |
