Introducerea Produsului

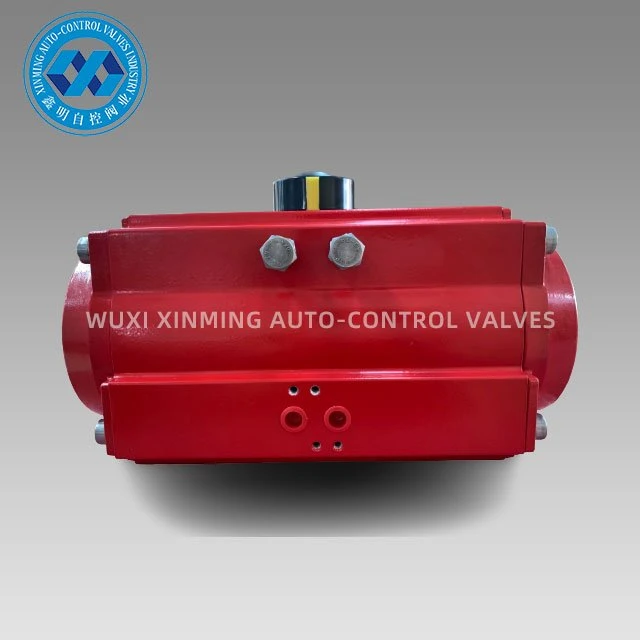

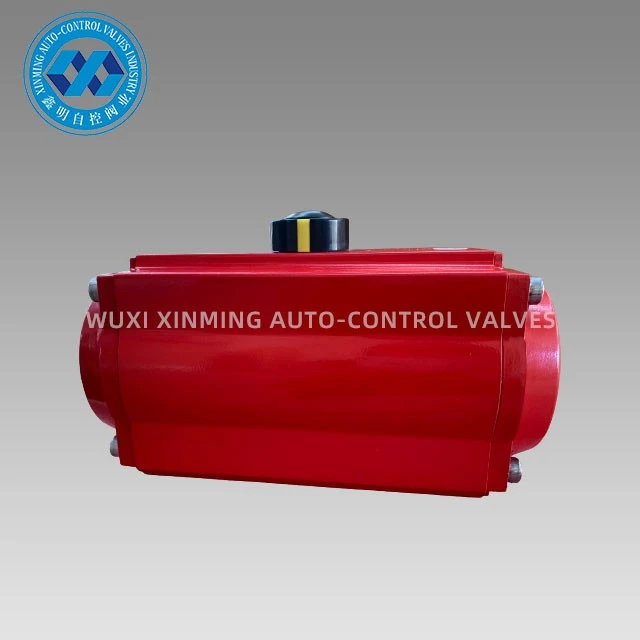

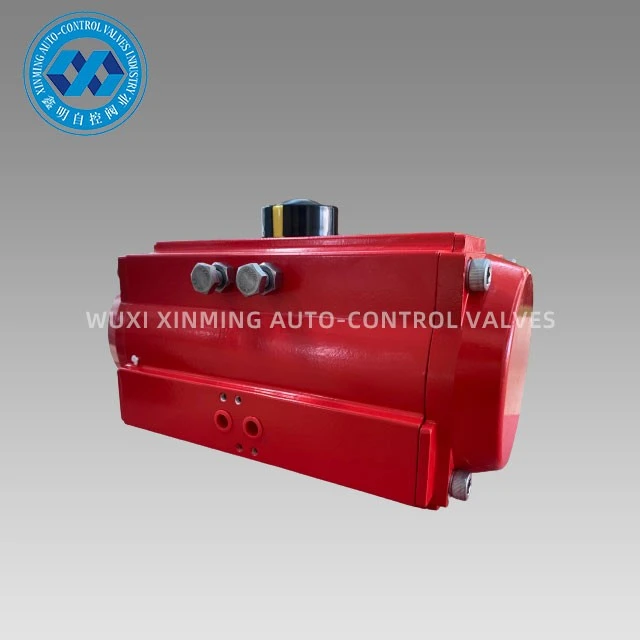

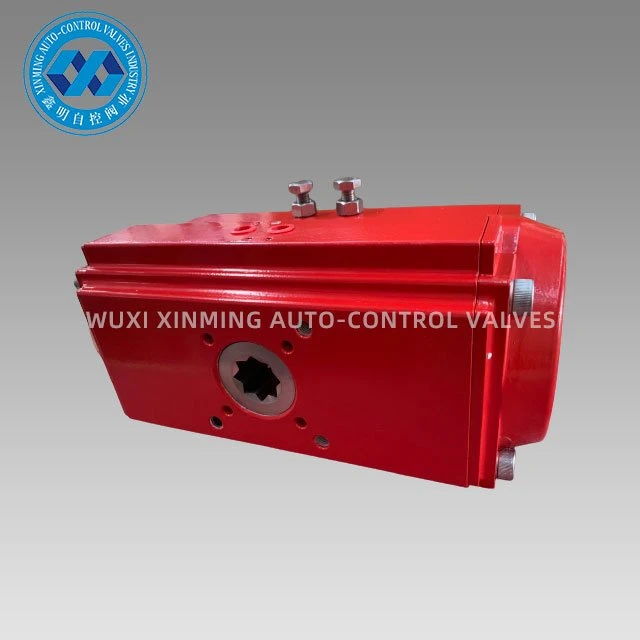

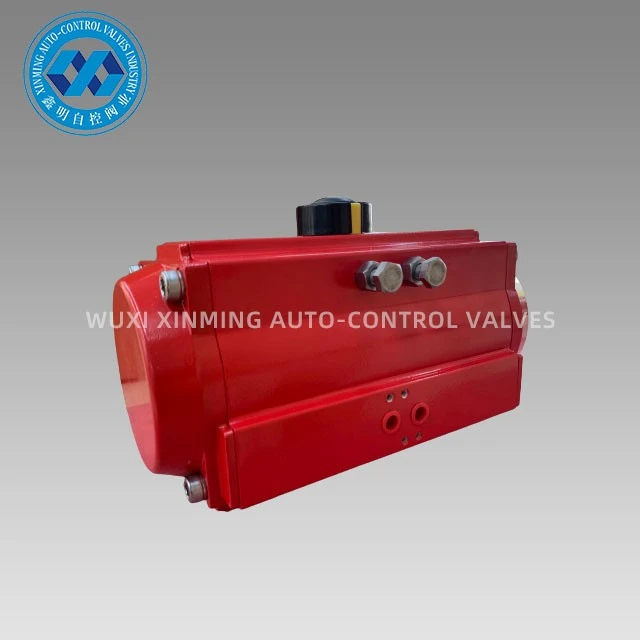

Actuatorul automat de pornire-oprire a supapei este utilizat pentru a regla automat supapele cu bilă, supapele fluture și mașinile rotative. Tratamentul de oxidare dură pe pistoanele cu cremalieră dublă din aliaj de aluminiu turnat sub presiune îmbunătățește durata de viață și precizia unghiului de rotație. Oxidarea dură a corpului de acţionare a supapei de pornire-oprire automată poate preveni eficient zgârieturile.
Detalii rapide
Nume produs: actuator de supapă automatizat de pornire-oprire
Numele de marcă: XM și OEM sunt, de asemenea, acceptate
Dimensiunea actuatorului: 32 mm-400mm
Unghi de rotație: 0 grade ~90 grade (±5 grade)
Interval de temperatură de lucru: -20 grade ~ plus 80 de grade (standard)
-40 grade ~ plus 80 de grade (temperatură scăzută)
-15 grade ~150 de grade (temperatură ridicată)
Presiune de alimentare cu aer: {{0}}.2~0.8MPa, 10Mpa max
Conexiune de sus: VDI/VDE3845 NAMUR
Conexiune inferioară: ISO 5211 și DIN3337
Material: aliaj de aluminiu
Structură: cremalieră și pinion, pistoane cu cremalieră duală
Tratamentul suprafeței corpului actuatorului: anodizat dur sau oxidare prin scufundare
Certificare: CE, ATEX, SIL3, ISO9001:2016
Parametru tehnic
TABEL DE CUPLURI DE IEȘIRE ACTUATOR PNEUMATIC XM ON-OFF
Model | Presiunea aerului de intrare (unitate: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Cuplul de ieșire a presiunii aerului (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Diagrama de dimensiuni
