Introducerea Produsului

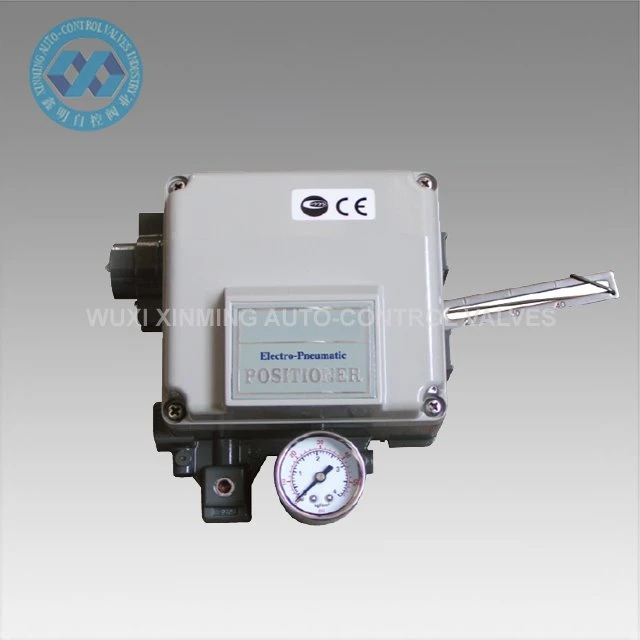

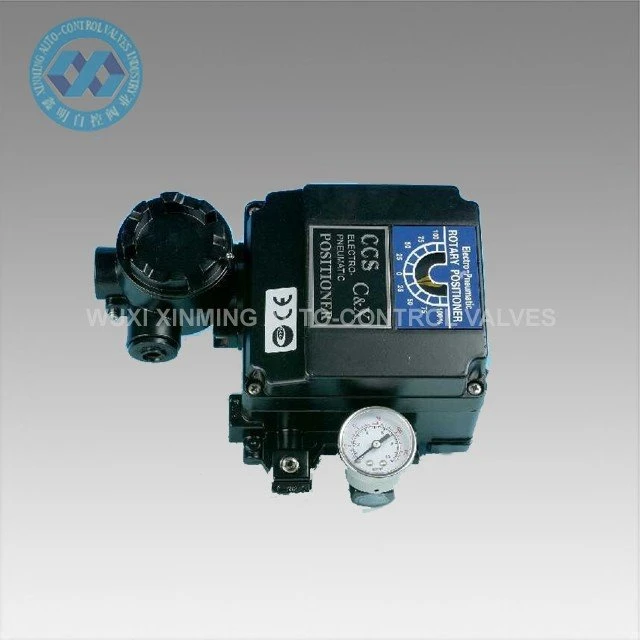

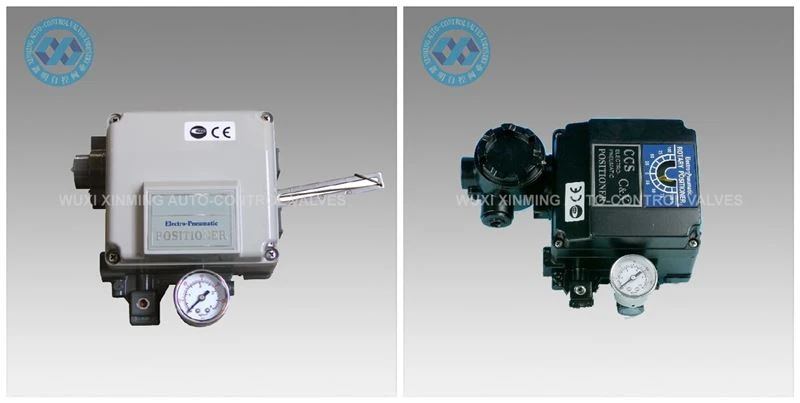

Poziționătorul de supapă YT1000 este utilizat cu supapa de control pneumatică pentru a forma o buclă de control în buclă închisă. Semnalul curent continuu dat de sistemul de control este convertit într-un semnal de gaz care antrenează supapa de reglare pentru a controla acțiunea supapei de reglare. În același timp, feedback-ul se face în funcție de gradul de deschidere al supapei de reglare, astfel încât poziția supapei să poată fi poziționată corect în funcție de semnalul de control emis de sistem. Poziționătorul electric poate fi utilizat pentru actuatoare pneumatice cu acțiune simplă (tip cu retur cu arc) și cu dublă acțiune.
Instalarea poziționărilor de supape electric-pneumatice: Această serie este de tip reglare și este proiectată pentru actuatoare cu acțiune dublă sau cu acțiune simplă cu semnale de feedback de intrare și ieșire 4-20 mA. Servomotorul pneumatic este echipat cu un poziționator de supapă electric-pneumatic și un suport, care leagă pârghia de feedback prin fanta pinionului NAMUR, care este fixată cu 4 șuruburi. Conducta sursei de aer poate fi conectată pentru a realiza controlul de reglare.
Parametri tehnici
Seria 1000 de poziționare a supapei electrice-pneumatice este utilizat cu supapa de control pneumatică pentru a forma o buclă de control în buclă închisă. Feedback-ul se face în funcție de gradul de deschidere al supapei de reglare, astfel încât poziția supapei să poată fi poziționată corect în funcție de semnalul de control emis de sistem. Poziționătorul electric poate fi utilizat pentru acțiune simplă (tip cu retur cu arc) și cu acțiune dublă actuatoare pneumatice.Instalarea pozitionatoarelor de supape electric-pneumatice:Seria este de tip reglare si este proiectata pentru actuatoare cu actiune dubla sau cu actiune simpla cu semnale de intrare si iesire 4-20 mAfeedback.Actuatorul pneumatic este echipat cu un pozitionator si suport de supapa electric-pneumatic. , legând pârghia de feedback prin fanta pinionului NAMUR, care este fixată cu 4 șuruburi. Conducta sursei de aer poate fi conectată pentru a realiza controlul de reglare.
Articol | Model | 1000L (tip liniar) | 1000R (tip rotativ) |
cu acțiune simplă Acțiune dublă | |||
Semnal de intrare, rezistență | 4~20Ma.dc 250Ω±15Ω | ||
Presiunea de alimentare cu gaz | 1,4 ~ 7 kgf/cm²（20 ~ 100 psi） | ||
Accident vascular cerebral | 10~105mm | 0-90grad | |
Interfață electrică | PT(NPT)1/2 | ||
Grad rezistent la explozie | EXD II BT4/Exd II BT6 /Exia II CT6 | ||
Nivel de protecție | IP66 | ||
Temperatura ambientala | -20grad~70gradRepetabilitate ±0.5% | ||
Liniar | ±1%F.S ±2% F.S ±2% F.S | ||
Histerezis | ±1%F.S Sensibilitate±0.2%F.S ±0.5% F.S | ||
Consumul de energie aer | 3LPM(sup=1,4kgf/cm²,20 psi) | ||
curgere | 80 LPM (suport=1,4 kgf/cm²,20 psi) | ||
Material | Aluminiu turnat | ||
Greutate | 2,7 kg ~ 2,8 kg | ||

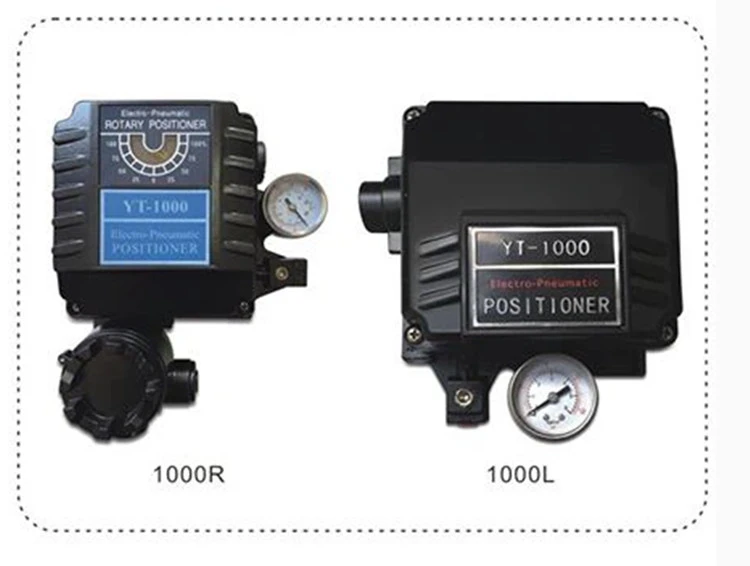

Model | 1000L/R |
Tipuri | L: tip liniar, R: tip rotativ |
Forma de acțiune | S: Acțiune simplă, D: Acțiune dublă |
Formă rezistentă la explozie | M: rezistent la explozie Exd II BT4 Exd II BT6, I: Exia II CT6 cu siguranță intrinsecă,n: Normal |
Pârghie de feedback | R1,M6*40L;R2,M8*40L;R,NAMUR;1,10~40mm; 2,40~70mm |
Orificiu | 90,90~180,180 |
Tip de interfață | PT,NPT |
Opțiune | 0,+ PTM, +L/S |
Introducere companie
Din 2007, a înființat WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
Producem în principal actuator pneumatic, supapă pneumatică cu bilă, supapă pneumatică fluture, supapă de comandă pneumatică/electrică etc.
Compania noastră are echipamente avansate de procesare și echipamente de testare sofisticate. Echipamentele noastre de prelucrare includ strunguri, mașini de frezat, mașini de alezat, rindele, mașini de găurit, strunguri CNC, centre de prelucrare CNC și alte echipamente. Există în total 30 de seturi, dintre care există 5 seturi de centre de mașini verticale importate și mai multe seturi de strunguri CNC avansate.
FAQ
Î 1: Capacitatea termenilor de plată?
A 1: T/T, L/C, Vest Uniune.
Î 2: Condiții comerciale?
A 2: În conformitate cu Incoterms 2010, în mod normal cu EXW, FOB shanghai, CFR, CIF și DDU.
Î 3: Valabilitatea cotației?
A 3: În 30 de zile.
Î 4: Moduri de expediere?
A 4: Pe mare, cu aer, cu expres sau pe calea ferată.
Î 5: Garanție?
A 5: Un an de garanție de calitate gratuit și servicii plătite pe tot parcursul vieții.
Î6: Instalare și instruire?
A 6: ghid video normal pentru instalare. Dacă este necesar, serviciul de inginerie plătit de peste mări oferit.
