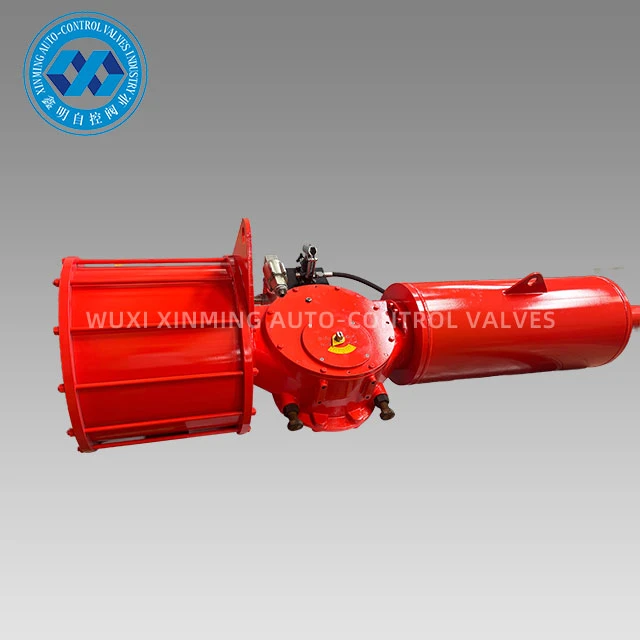

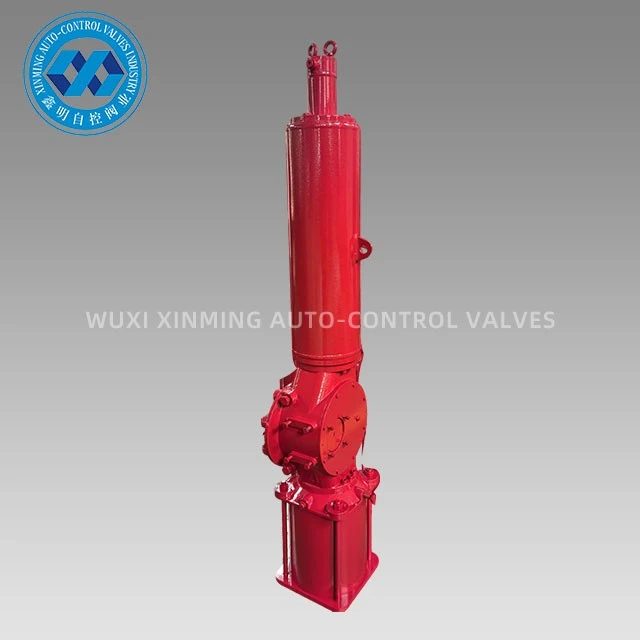

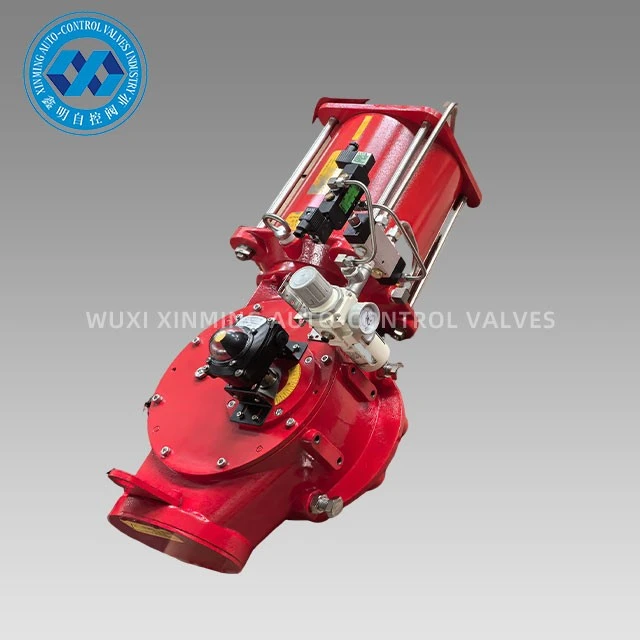

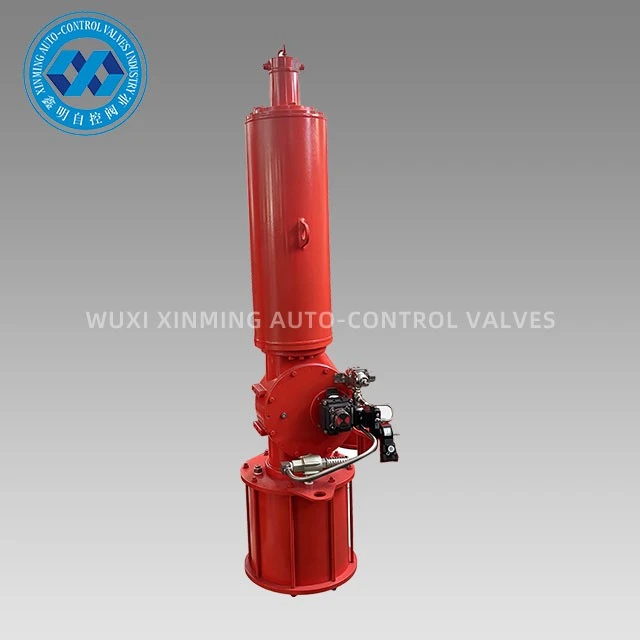

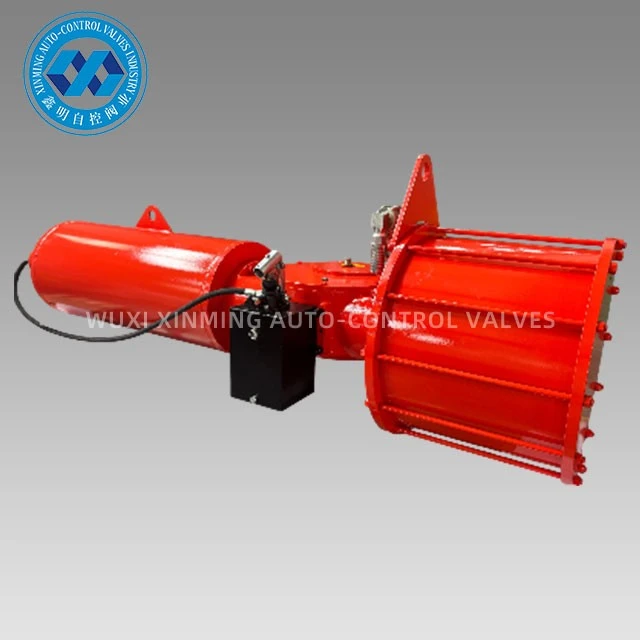

În sistemele de automatizare cu supape de-înaltă presiune, selectarea actuatorului se referă rareori la realizarea unei rotații de 90-de grade. Adevărata provocare este generarea unui cuplu suficient în punctele exacte în care supapa întâmpină rezistență maximă - mai ales în timpul ruperii și așezării finale.
Acesta este motivul pentru care actuatoarele pneumatice scotch jug sunt utilizate pe scară largă în aplicațiile cu robinete grele-sferturi de rotație-pentru sisteme de petrol și gaze, petrochimie, GNL, producție de energie și conducte.
În comparație cu servomotoarele cu cremalieră și pinion, mecanismul scotch jug produce o curbă variabilă a cuplului care se potrivește mai bine cu comportamentul real de funcționare al supapelor fluture, supapelor cu bilă și supapelor cu dop. În condiții industriale reale, aceste supape necesită de obicei un cuplu semnificativ mai mare la începutul și la sfârșitul cursei din cauza frecării scaunului, a presiunii diferențiale, a formării de mediu sau a ciclurilor lungi de funcționare.
Pentru supapele cu diametru mare-, cuplul de rupere insuficient poate duce la întârzierea cursei, la funcționare instabilă sau la deschiderea incompletă a supapei. În aplicațiile de oprire, cuplul inadecvat-în poziția finală poate duce în cele din urmă la performanțe slabe de etanșare sau la scurgeri interne după cicluri repetate. Actuatoarele pneumatice Scotch jug sunt proiectate special pentru a rezolva aceste probleme.
Specificațiile produsului
| Unghiul de rotație | 0 - 90 grad |
| Material | Fontă ductilă / Oțel carbon |
| Cuplul maxim de ieșire |
Dublu{0}}acțiune: 250.000 Nm Resetare arc: 140.000 Nm |
| Presiunea de lucru | 0.3 - 0.6 MPa |
| Temperatura de functionare | Standard: de la -20 la +80 grade Celsius |
Aplicații comune în automatizarea supapelor industriale
Actuatoarele pneumatice scotch jug sunt instalate în mod obișnuit în sistemele în care fiabilitatea ridicată-închiderii și performanța stabilă a cuplului sunt esențiale.
Aplicațiile tipice includ:
- Supape de izolare a conductei
- Sisteme de oprire de urgență
- Supape fluture{0}}de înaltă presiune
- Automatizare cu robinet cu bilă mare
- Sisteme de transfer GNL
- Liniile de proces de rafinărie
- Platforme de producție offshore
- Sisteme de control al supapelor fermei de rezervoare
În multe dintre aceste medii, defecțiunea actuatorului nu este doar o problemă de întreținere -, ci poate afecta direct siguranța procesului, conformitatea cu mediul și continuitatea producției.
Actuatoarele pneumatice Scotch jug rămân una dintre soluțiile cele mai utilizate pe scară largă pentru automatizarea supapelor cu cuplu mare, deoarece sunt proiectate în funcție de condițiile reale de funcționare industrială, mai degrabă decât de valorile teoretice de ieșire. Capacitatea lor de a furniza un cuplu fiabil acolo unde supapele au nevoie de el le face deosebit de potrivite pentru aplicații solicitante de control al procesului și oprire de urgență.
