Instalarea unui robinet fluture într-o conductă verticală este o sarcină care necesită o planificare și o execuție atentă. În calitate de furnizor de încredere de supape fluture, avem o experiență vastă în acest domeniu și suntem aici pentru a vă ghida prin proces. În această postare pe blog, vă vom ghida prin pașii instalării unei supape fluture cu ochi într-o conductă verticală, de la pregătire până la testarea finală.
Pasul 1: Pregătirea
Înainte de a începe procesul de instalare, trebuie să aduni toate materialele și instrumentele necesare. Aceasta include supapa fluture în sine, componentele conductei, garniturile, șuruburile, piulițele, o cheie dinamometrică, un tăietor de țevi, o pilă și orice alte instrumente specifice instalării dumneavoastră.
Asigurați-vă că supapa și toate componentele conductei sunt curate și lipsite de orice resturi care ar putea interfera cu instalarea sau funcționarea supapei. Verificați dimensiunile supapei și conductei pentru a vă asigura că sunt compatibile. Supapa trebuie să se potrivească perfect în conductă, iar orificiile flanșei trebuie să se alinieze corect.
Pasul 2: Poziționarea supapei
Următorul pas este poziționarea supapei în conducta verticală. Începeți prin a tăia conducta în locul unde va fi instalată supapa. Asigurați-vă că tăietura este dreaptă și curată pentru a asigura o etanșare adecvată. Folosiți o pila pentru a netezi marginile țevii tăiate pentru a preveni orice deteriorare a garniturilor.
La poziționarea supapei, este important de reținut că supapele fluture cu urechi sunt proiectate pentru a fi instalate în poziție verticală, cu tija în orientare orizontală. Acest lucru permite controlul adecvat al debitului și funcționarea ușoară a supapei. Poziționați supapa între cele două secțiuni ale conductei, asigurându-vă că flanșele supapei sunt aliniate cu flanșele conductei.
Pasul 3: Instalarea garniturii
Garniturile sunt esențiale pentru prevenirea scurgerilor în conexiunea supapă-țeavă. Așezați o garnitură pe fiecare parte a supapei, aliniind orificiile din garnitură cu orificiile flanșei. Asigurați-vă că garnitura este centrată și acoperă întreaga suprafață a flanșei. Utilizați un material pentru garnituri de înaltă calitate, compatibil cu fluidul transportat în conductă și cu condițiile de funcționare.
Pasul 4: Fixarea supapei
Odată ce garniturile sunt la locul lor, este timpul să fixați supapa la conductă. Introduceți șuruburile prin orificiile flanșei, asigurându-vă că utilizați dimensiunea și tipul corect de șuruburi. Așezați o piuliță pe fiecare șurub și strângeți-le manual pentru a menține supapa în poziție.
După ce toate șuruburile sunt strânse manual, utilizați o cheie dinamometrică pentru a strânge șuruburile la valoarea cuplului recomandată de producător. Strângerea șuruburilor în mod uniform și la cuplul corect este esențială pentru o etanșare adecvată și pentru a preveni deteriorarea supapei și a garniturilor. Asigurați-vă că urmați un model în stea când strângeți șuruburile pentru a asigura o distribuție uniformă a presiunii.
Pasul 5: Conectarea actuatorului (dacă este cazul)

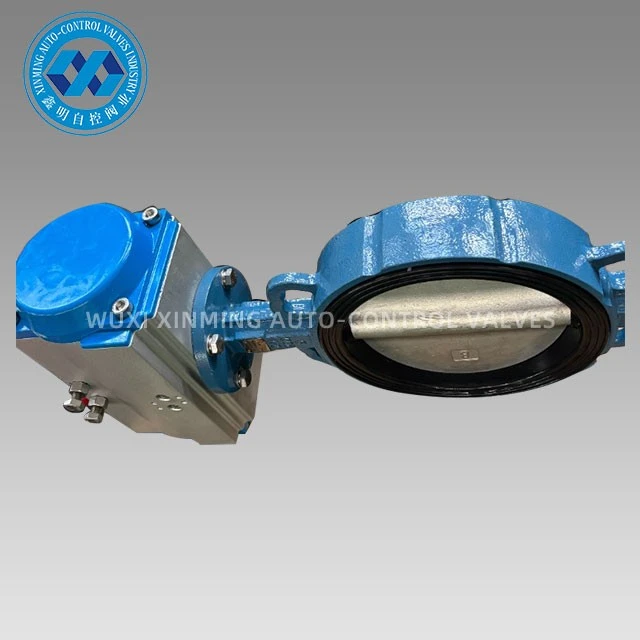

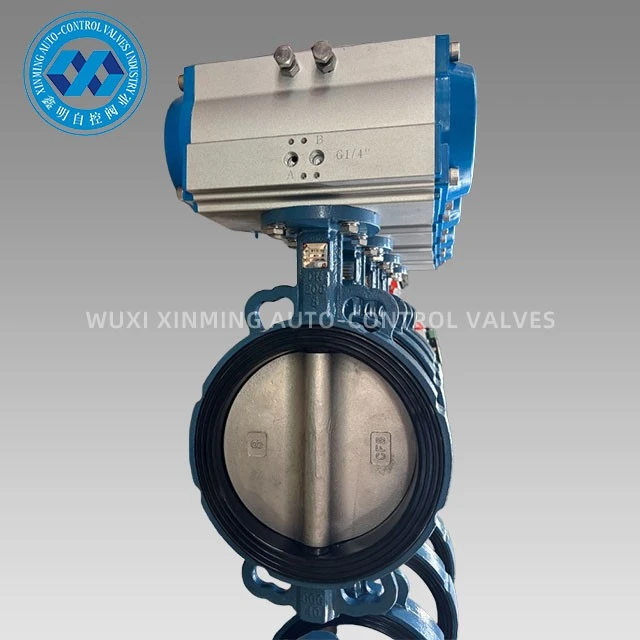

În cazul în care supapa dvs. fluture este echipată cu un actuator, cum ar fi aSupapă fluture acţionată cu actuator pneumatic, următorul pas este conectarea servomotorului la supapă. Urmați instrucțiunile producătorului pentru instalarea actuatorului, care implică de obicei atașarea actuatorului la tija supapei și conectarea liniilor de alimentare cu aer sau a cablurilor electrice.
Asigurați-vă că servomotorul este corect aliniat și fixat pe supapă pentru a asigura funcționarea lină. Testați actuatorul pentru a vă asigura că deschide și închide corect supapa și că indicatorul de poziție de pe actuator se potrivește cu poziția actuală a discului supapei.
Pasul 6: Testarea instalării
Odată ce supapa este instalată și actuatorul este conectat (dacă este cazul), este timpul să testați instalația. Închideți robinetul și presurizați conducta la presiunea de funcționare. Verificați dacă există scurgeri în jurul flanșelor supapei, garniturilor sau conexiunilor actuatorului. Dacă detectați orice scurgere, strângeți șuruburile în continuare sau înlocuiți garniturile după cum este necesar.
Deschideți și închideți supapa de mai multe ori pentru a asigura funcționarea fără probleme. Verificați capacitatea supapei de a regla debitul și performanța sa de etanșare. Dacă supapa nu funcționează fără probleme sau dacă există probleme cu controlul debitului, inspectați supapa și actuatorul pentru orice probleme mecanice sau nealiniere.
Pasul 7: Finalizarea instalării
După ce instalația a fost testată și aprobată, efectuați toate ajustările finale, după cum este necesar. Curățați zona de instalare și îndepărtați orice unelte sau resturi. Etichetați supapa și conducta pentru o identificare ușoară și întreținere viitoare.
De asemenea, oferim o gamă largă de alte valve fluture, cum ar fiVană fluture pneumatică cu actuator de grad igienic WaferşiSupapă pneumatică fluture sanitară, care sunt potrivite pentru diverse aplicații în diferite industrii.
