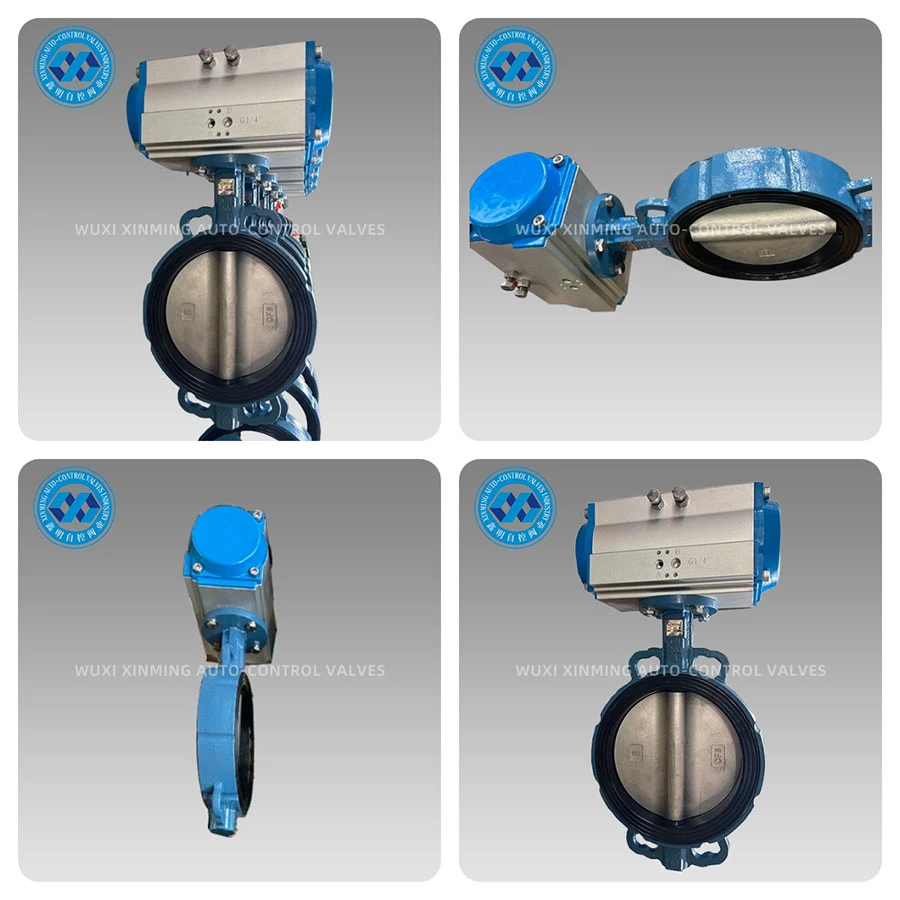

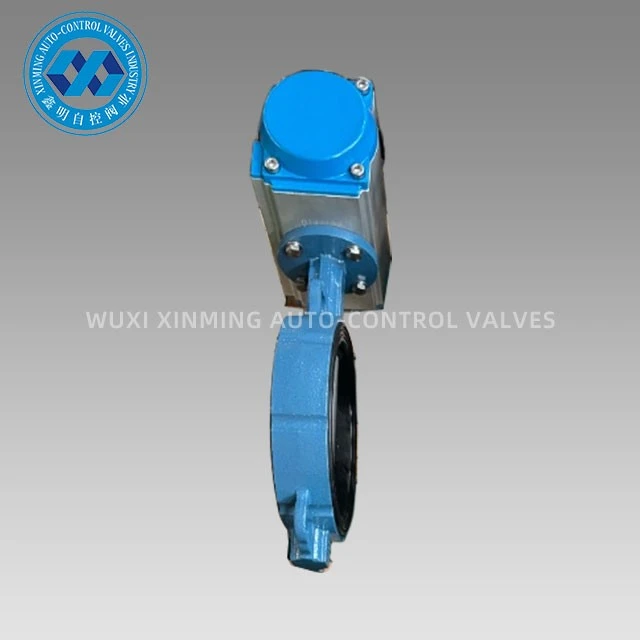

Supapa fluture acţionată cu acţionare pneumatică-integrează o supapă fluture cu linie centrală de-performanţă ridicată/dublu excentric cu un actuator pneumatic de tip cremalieră şi pinion sau furcă-, realizând deschiderea şi închiderea rapidă şi reglarea precisă de la 0-90 de grade utilizând aer comprimat curat. Corpul supapei are un canal de curgere în formă de disc-, care are ca rezultat o cădere de presiune extrem de scăzută când este complet deschis și o etanșare fără bule când este închis. Proiectat special pentru procese automate, acesta îndeplinește cerințele stricte ale industriei moderne pentru viteză, siguranță și eficiență energetică.
Avantajele produsului:
Deschidere și închidere rapidă
Simplă-acțiune Mai puțin sau egală cu 0,5 s, Dublă-acțiune Mai mică sau egală cu 1 s, reducând loviturile de ariete și risipa de mediu.
Ieșire cuplu mare
Structura furcii oferă până la 15.000 N·m, conducând cu ușurință plăci de supape DN1200 cu diametru mare-.
Etanșare-de lungă durată
Căptușeala din cauciuc compozit EPDM/PTFE menține scurgerea zero ANSI Clasa VI chiar și după 500.000 de cicluri.
Ignifugă și anti-statică
Conform API 607 și ISO 10497, potrivit pentru gaze inflamabile și medii cu praf.
Conexiune modulară
Servomotorul și corpul supapei folosesc flanșe standard ISO 5211; înlocuirea-la fața locului a actuatoarelor electrice/hidraulice durează doar 10 minute.
Economie semnificativă de energie
Consumul de energie-aerisit este doar 1/3 din cel al actuatoarelor electrice cu aceleași specificații; resetarea arcului este disponibilă în cazul defectării sursei de aer, asigurând o poziție sigură.
Specificatii tehnice:
Diametru: DN40-DN1200 (1½"-48")
Presiune: PN6-PN100 / Clasa 125-600
Temperatura: -40 de grade ~+200 grade (tip de temperatură joasă--60 de grade, tip de temperatură înaltă +450 grade )
Corp supapă: fontă ductilă, WCB, CF8, CF8M, oțel duplex, bronz aluminiu
Placă de supapă: CF8, CF8M, acoperire din nailon, Hastelloy
Bucșă: EPDM, NBR, PTFE, FKM, cauciuc siliconic
Servomotor: dublă-acțiune/retur cu arc, protecție IP66/IP67, opțional-protecție la explozie Ex d IIB T6
Conexiune: Wafer, ureche, flanșă, ANSI/JIS/DIN
Rata de scurgere: Clasa VI ANSI / Nivel cu bule zero
Controlul calității:
→ Inspecție duală a materialelor: analiză spectrală și testare la șoc la temperatură joasă-
→ Prelucrare-o singură dată pe un centru de prelucrare cu cinci-axe, rotunjime Mai mică sau egală cu 0,02 mm
→ 100% 1,5x PN test de rezistență a carcasei + 1.1x test de etanșeitate la presiune joasă-
→ Calibrarea cursei actuatorului cu laser tracker, raport de liniaritate arhivat timp de 5 ani
→ Audituri API 6D, CE, ISO 9001 de la terți-părți, rapoarte originale furnizate împreună cu expedierea
Ambalare și livrare:
Ambalare și transport: corpul supapei și actuatorul sunt ambalate fiecare cu folie antirugină VCI, iar cutia exterioară este realizată din cinci straturi de carton ondulat armat; asigurate cu paleți din lemn și curele din oțel din plastic, potrivite pentru transport maritim la -50 de grade până la +70 grade . Marca de expediere include numărul proiectului și codul QR; scanează codul pentru a descărca certificatul de garanție și a testa videoclipul.
Serviciul post{0}vânzare:
• Perioada de garanție de 18 luni, înlocuire gratuită pentru defecte de fabricație.
• Răspuns intern 24-ore, sosire la fața locului 72 de ore; Diagnosticare video în străinătate 48 de ore, piese de schimb expediate direct prin DHL.
• Înregistrare ciclului de viață: listă de părți vulnerabile, videoclipuri de întreținere, instruire online.
• Oferă inspecții anuale și calibrare a performanței pentru a asigura funcționarea stabilă a supapelor timp de 10+ ani.
Punctul nostru tare: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., înființată în 1998, acoperă o suprafață de 38.000㎡ și are o capacitate anuală de producție de 120.000 de seturi de supape fluture acționate-pneumatice și actuatoare aferente. Cu centre de prelucrare de la DMG Germania și MAZAK Japonia și un laborator de fluide API 6D, echipa noastră de cercetare și dezvoltare este formată din 26 de persoane și deține 42 de brevete. Produsele noastre sunt exportate în 56 de țări, oferind soluții de supape pentru proiecte globale precum Shell, BASF și Sinopec. Alegeți XINMING, alegeți fiabilitatea și eficiența!
