Hei acolo! În calitate de furnizor de electrovalve, am văzut direct cât de important este să alegeți bobina potrivită pentru electrovalva. Nu este vorba doar de a pălmui vreo bobină veche acolo; poate face sau distruge performanța supapei dvs. Deci, haideți să vedem cum puteți alege bobina perfectă pentru supapa dvs. solenoidală.
Înțelegerea elementelor de bază ale bobinelor supapei electromagnetice
În primul rând, să vorbim despre ce face de fapt o bobină de supapă solenoidală. O bobină de supapă solenoidală este un dispozitiv electromecanic care transformă energia electrică în energie mecanică. Când un curent electric trece prin bobină, acesta creează un câmp magnetic. Acest câmp magnetic mută apoi un piston în interiorul supapei, care fie deschide, fie închide supapa pentru a controla fluxul de fluid sau gaz.
Există diferite tipuri de bobine disponibile, iar cele mai comune sunt bobinele AC (curent alternativ) și DC (curent continuu). Bobinele AC sunt utilizate de obicei în aplicațiile în care sursa de alimentare este curent alternativ, ca în majoritatea setărilor industriale. Sunt cunoscuți pentru cuplul lor ridicat de pornire, ceea ce înseamnă că pot mișca rapid pistonul pentru a deschide sau închide supapa. Pe de altă parte, bobinele DC sunt utilizate atunci când este disponibilă o sursă de curent continuu. Sunt mai eficiente din punct de vedere energetic și produc mai puțină căldură în comparație cu bobinele AC.
Factori de luat în considerare atunci când alegeți o bobină
Voltaj
Unul dintre cei mai importanți factori de luat în considerare este tensiunea bobinei. Trebuie să vă asigurați că tensiunea bobinei se potrivește cu sursa de alimentare din aplicația dvs. Dacă tensiunea este prea scăzută, este posibil ca bobina să nu genereze suficientă forță magnetică pentru a funcționa corect supapa. În schimb, dacă tensiunea este prea mare, poate supraîncălzi bobina și poate provoca arderea acesteia.
De exemplu, dacă sursa de alimentare este de 24 V DC, ar trebui să alegeți o bobină DC nominală pentru 24 V. Este întotdeauna o idee bună să verificați de două ori cerințele de tensiune ale sistemului dumneavoastră înainte de a face o achiziție.
Evaluarea temperaturii
Evaluarea temperaturii bobinei este, de asemenea, crucială. Medii diferite au intervale de temperatură diferite, iar bobina trebuie să poată rezista la aceste temperaturi fără a-și pierde performanța. De exemplu, într-un mediu industrial cu temperaturi ridicate, veți avea nevoie de o bobină cu o temperatură ridicată. Dacă utilizați o bobină cu o temperatură scăzută într-un mediu fierbinte, aceasta se poate degrada rapid și poate duce la defectarea supapei.
Ciclul de funcționare
Ciclul de funcționare se referă la perioada de timp în care bobina este alimentată în comparație cu timpul total. Există diferite tipuri de cicluri de funcționare, cum ar fi serviciul continuu, intermitent și de scurtă durată. O bobină de funcționare continuă este proiectată pentru a fi alimentată tot timpul, în timp ce o bobină de funcționare intermitentă poate fi alimentată pentru o anumită perioadă și apoi dezactivată.
Dacă alegeți o bobină cu un ciclu de funcționare greșit, se poate supraîncălzi și funcționa defectuos. De exemplu, utilizarea unei bobine de funcționare de scurtă durată pentru funcționare continuă va duce la supraîncălzirea acesteia și, în cele din urmă, eșuează.
Clasa de izolare
Clasa de izolație a bobinei determină capacitatea acesteia de a rezista la defecțiuni electrice. Clasele de izolație mai înalte pot gestiona mai multă tensiune și căldură fără a se defecta. Atunci când alegeți o bobină, luați în considerare mediul electric în care va funcționa. Într-un mediu de înaltă tensiune sau căldură mare, se recomandă o bobină cu o clasă de izolație mai mare.
Materiale bobine și construcție
Materialele folosite la construcția bobinei pot afecta și performanța acesteia. Cele mai comune materiale pentru înfășurarea bobinei sunt cuprul și aluminiul. Cuprul este un conductor de electricitate mai bun decât aluminiul, ceea ce înseamnă că poate transfera energia electrică mai eficient. Cu toate acestea, cuprul este, de asemenea, mai scump.
Materialul de izolare este, de asemenea, important. O bună izolație poate preveni scurtcircuitele și poate îmbunătăți durata de viață a bobinei. Unele bobine folosesc rășină epoxidică sau alte tipuri de materiale izolante pentru a proteja înfășurarea.
Compatibilitate cu electrovalva
Este esențial să vă asigurați că bobina este compatibilă cu supapa dvs. solenoidală. Diferite supape au dimensiuni și design diferite, iar bobina trebuie să se potrivească corect. Stilul de montare al bobinei trebuie să se potrivească cu cerințele de montare ale supapei.
De exemplu, unele supape au o conexiune filetată pentru bobină, în timp ce altele au un design montat cu fixare sau cu flanșă. Asigurați-vă că cunoașteți specificațiile supapei înainte de a alege o bobină.
Aplicație - Considerații specifice
Aplicația în care va fi utilizată electrovalva joacă, de asemenea, un rol important în selecția bobinei. Să aruncăm o privire la câteva aplicații comune:
Automatizare industrială

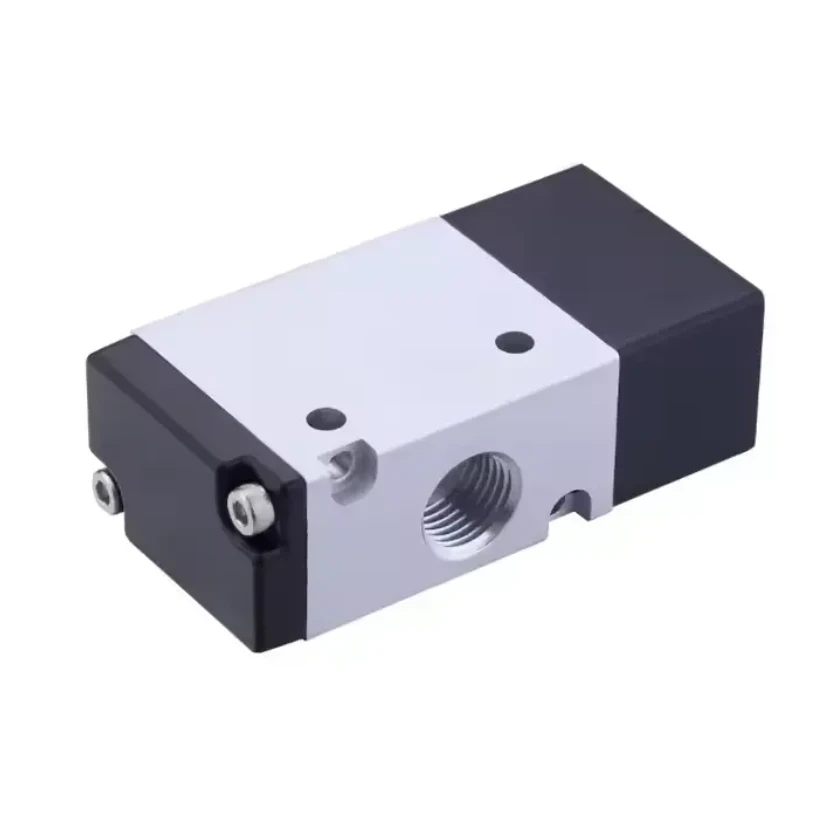

În automatizarea industrială, supapele solenoide sunt utilizate pentru a controla fluxul de fluide și gaze în diferite procese. Pentru aplicații precumAutomatizare industrială Ventilă electromagnetică de acţionare pneumatică pentru controlul aerului, veți avea nevoie de o bobină care poate gestiona funcționarea de înaltă frecvență. Aceste bobine ar trebui să aibă un timp de răspuns rapid pentru a asigura deschiderea și închiderea rapidă a supapei, ceea ce este crucial pentru procese eficiente de automatizare.
Sisteme pneumatice
Sistemele pneumatice folosesc aer comprimat pentru a funcționa. Electrovalvele din sistemele pneumatice necesită adesea bobine care pot funcționa cu presiunea și debitul aerului comprimat. OElectrovalvă pneumatică de înaltă performanță, cu două poziții, cu cinci căi, cu bobină electricăar putea avea nevoie de o bobină care poate genera suficientă forță pentru a depăși presiunea aerului și a mișca ușor pistonul supapei.
Instrumentare și control
În aplicațiile de instrumentare și control, precizia este cheia. Supape caYT1000L 4~20mA Poziționator de supapă electric/pneumaticnecesită bobine care pot asigura o funcționare precisă și stabilă. Bobina ar trebui să poată răspunde cu precizie la semnalele de control pentru a asigura poziționarea corectă a supapei.
Testare și asigurare a calității
Înainte de a instala o bobină nouă, este o idee bună să o testați. Puteți utiliza un multimetru pentru a verifica rezistența bobinei. Valoarea rezistenței trebuie să corespundă specificațiilor furnizate de producător. Dacă rezistența este prea mare sau prea scăzută, ar putea indica o problemă cu bobina.
De asemenea, căutați bobine care vin cu certificări de calitate. Producătorii de renume își vor testa bobinele și vor fi certificate pentru a îndeplini standardele industriei. Acest lucru vă oferă un nivel suplimentar de încredere în performanța și fiabilitatea produsului.
Concluzie
Alegerea bobinei potrivite pentru o supapă solenoidală este un proces cu mai multe fațete. Trebuie să luați în considerare factori precum tensiunea, temperatura nominală, ciclul de funcționare, clasa de izolație, materialele, compatibilitatea și aplicația - cerințe specifice. Făcându-ți timp pentru a înțelege acești factori și făcându-vă cercetări, vă puteți asigura că selectați o bobină care va oferi performanțe optime și o durată de viață lungă pentru supapa dvs. solenoidală.
Dacă sunteți în căutarea unei electrovalve sau aveți nevoie de ajutor pentru a alege bobina potrivită, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți soluția perfectă pentru nevoile dumneavoastră. Indiferent dacă lucrați la un proiect la scară mică sau la o aplicație industrială la scară largă, avem expertiza și produsele necesare pentru a vă satisface cerințele. Contactați-ne astăzi pentru a începe procesul de achiziție și haideți să lucrăm împreună pentru ca sistemul dumneavoastră să funcționeze fără probleme.
Referințe
- „Manual de electrovalve” de la diverși experți din industrie
- Specificatiile producatorului si documentele tehnice pentru electrovalve si bobine
