Când vine vorba de automatizări industriale și sisteme de control, actuatoarele pneumatice joacă un rol crucial. Sunt dispozitive care convertesc energia aerului comprimat în mișcare mecanică și vin în două tipuri principale: rotative și liniare. În calitate de furnizor de actuatoare pneumatice, întâlnesc adesea clienți care nu sunt siguri dacă să aleagă un actuator pneumatic rotativ sau un actuator liniar pentru aplicațiile lor specifice. În această postare pe blog, voi aprofunda factorii pe care ar trebui să îi luați în considerare atunci când luați această decizie.
Înțelegerea elementelor de bază: actuatoare rotative vs. liniare
Înainte de a discuta despre procesul de selecție, este esențial să înțelegem diferențele fundamentale dintre actuatoarele pneumatice rotative și liniare.
Un actuator rotativ pneumatic este proiectat pentru a produce o mișcare de rotație sau unghiulară. De obicei, se rotește printr-un unghi specific, de obicei 90 de grade sau 180 de grade, deși sunt disponibile și alte unghiuri. Actuatoarele rotative sunt ideale pentru aplicațiile în care este necesară o mișcare de rotire sau de răsucire, cum ar fi deschiderea și închiderea supapelor, operarea sistemelor de transport sau piese rotative în procesele de fabricație.
Pe de altă parte, un actuator liniar pneumatic generează o mișcare dreaptă sau liniară. Se mișcă într-o singură axă, fie împingând, fie trăgând un obiect. Actuatoarele liniare sunt utilizate în mod obișnuit în aplicațiile în care este necesară o deplasare liniară, cum ar fi ridicarea, împingerea sau tragerea sarcinilor, reglarea poziției componentelor sau controlul mișcării glisierelor și porților.
Factori de luat în considerare atunci când alegeți între actuatoarele rotative și liniare
1. Cerințe de mișcare

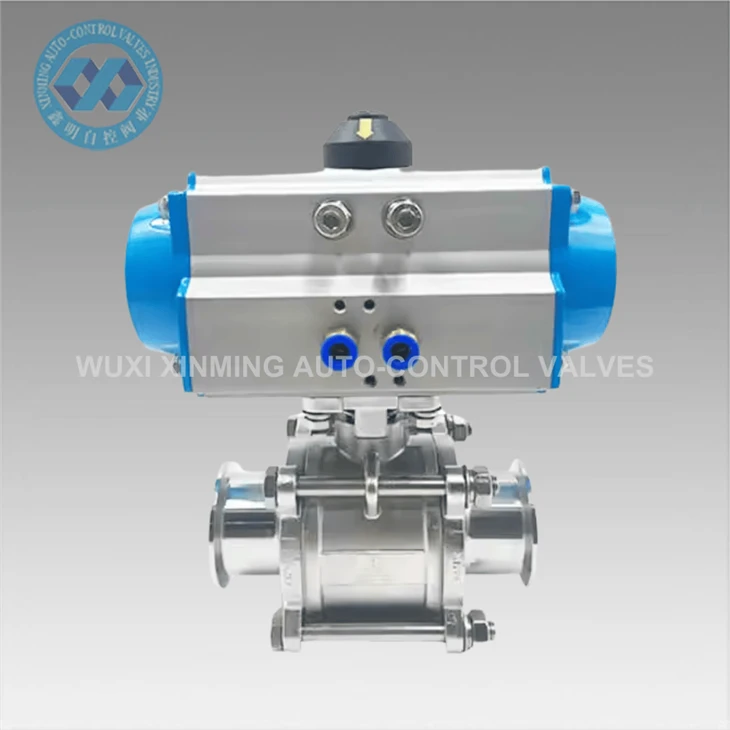

Cel mai critic factor în alegerea între un actuator rotativ și unul liniar este tipul de mișcare necesar pentru aplicația dvs. Dacă sarcina dvs. implică rotirea unui obiect, un actuator rotativ este alegerea evidentă. De exemplu, într-un proces în care trebuie să deschideți și să închideți unRobinet cu bilă sanitară din oțel inoxidabil 304 316, un actuator rotativ poate asigura rotația de 90 de grade necesară pentru a controla fluxul de fluide.
În schimb, dacă aplicația dumneavoastră necesită o mișcare în linie dreaptă, un actuator liniar este mai potrivit. De exemplu, într-o mașină de ambalat, un actuator liniar poate fi utilizat pentru a împinge produsele pe o bandă transportoare sau pentru a regla poziția unui mecanism de etanșare.
2. Capacitatea de încărcare
Un alt aspect important este capacitatea de sarcină a actuatorului. Atât actuatoarele rotative, cât și cele liniare vin în diferite dimensiuni și configurații, fiecare având propriile capacități de încărcare.
Actuatoarele rotative sunt de obicei evaluate pe baza cuplului pe care îl pot genera. Cuplul este forța de rotație care face ca un obiect să se rotească în jurul unei axe. Atunci când selectați un actuator rotativ, trebuie să vă asigurați că acesta poate genera suficient cuplu pentru a depăși rezistența sarcinii și pentru a efectua rotația necesară.
Actuatoarele liniare, pe de altă parte, sunt evaluate pe baza forței pe care o pot exercita într-o direcție liniară. Această forță se măsoară în lire sau newtoni. Ar trebui să alegeți un actuator liniar cu o forță suficientă pentru a deplasa sarcina fără a supraîncărca actuatorul.
3. Viteză și precizie
Cerințele de viteză și precizie ale aplicației dumneavoastră joacă, de asemenea, un rol semnificativ în procesul de selecție a actuatorului.
Actuatoarele rotative pot atinge viteze de rotație relativ mari, făcându-le potrivite pentru aplicații care necesită o mișcare rapidă. Cu toate acestea, precizia de rotație poate fi limitată, în special în aplicațiile de mare viteză. Dacă aplicația dvs. necesită o poziționare unghiulară precisă, poate fi necesar să luați în considerare dispozitive suplimentare de feedback sau sisteme de control.
Actuatoarele liniare pot oferi o mișcare liniară precisă, făcându-le ideale pentru aplicații care necesită o poziționare precisă. Ele pot fi controlate să se deplaseze la o anumită viteză și să se oprească într-o locație precisă. Cu toate acestea, viteza maximă a actuatoarelor liniare este în general mai mică decât cea a actuatoarelor rotative.
4. Constrângeri de spațiu
Spațiul disponibil în aplicația dvs. este un alt factor de luat în considerare. Actuatoarele rotative au de obicei un design mai compact, mai ales în comparație cu actuatoarele liniare cu curse lungi. Dacă spațiul este limitat, un actuator rotativ poate fi o alegere mai bună.
Cu toate acestea, dacă aveți suficient spațiu și aveți nevoie de o deplasare liniară lungă, un actuator liniar poate fi mai potrivit. Actuatoarele liniare pot fi proiectate cu diferite lungimi de cursă pentru a îndeplini cerințele specifice aplicației dumneavoastră.
5. Condiții de mediu
Condițiile de mediu în care va funcționa actuatorul sunt de asemenea importante. Actuatoarele pneumatice sunt în general robuste și pot rezista la o gamă largă de condiții de mediu. Cu toate acestea, unele aplicații pot necesita actuatoare care sunt special concepute pentru a funcționa în medii dure.

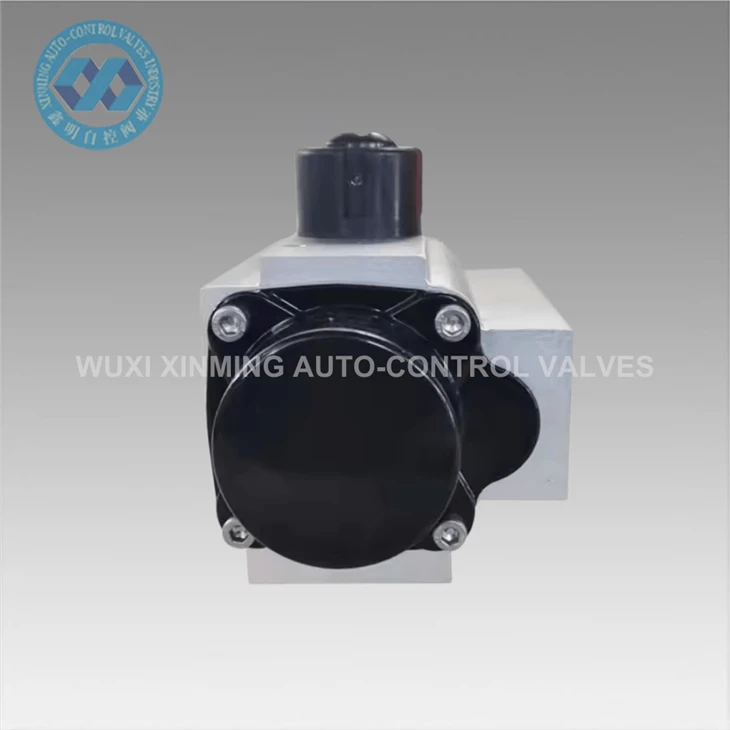

De exemplu, în industrii precum procesarea alimentelor, farmaceutică sau producția de produse chimice, este posibil ca dispozitivele de acționare să fie realizate din materiale rezistente la coroziune pentru a preveni contaminarea. NoastreCondițiile grele cer actuatorii pneumatici de fiabilitatesunt concepute pentru a îndeplini aceste cerințe, cu caracteristici precum construcția din oțel inoxidabil și carcasele etanșe pentru a proteja împotriva prafului, umidității și substanțelor chimice.
6. Cost
Costul este întotdeauna o considerație atunci când luați orice decizie de cumpărare. Costul actuatoarelor pneumatice poate varia în funcție de factori precum dimensiunea, capacitatea de încărcare, viteza, precizia și caracteristicile suplimentare.
În general, actuatoarele rotative tind să fie mai puțin costisitoare decât actuatoarele liniare, în special pentru aplicațiile cu cerințe de sarcină mai mici. Cu toate acestea, dacă aplicația dumneavoastră necesită un nivel ridicat de precizie sau o cursă lungă, costul unui actuator liniar poate fi justificat.
Exemple de aplicații
Aplicații cu actuator rotativ
- Controlul supapei:Actuatoarele rotative sunt utilizate pe scară largă în aplicațiile de control al supapelor, cum ar fi instalațiile de tratare a apei, conductele de petrol și gaze și instalațiile de procesare chimică. Ele pot asigura mișcarea de rotație necesară pentru deschiderea și închiderea supapelor, controlând fluxul de fluide și gaze.
- Sisteme de transport:În sistemele transportoare, actuatoarele rotative pot fi utilizate pentru a roti benzile transportoare, pentru a transfera produse între diferite transportoare sau pentru a poziționa piesele de prelucrat pentru prelucrare ulterioară.
- Robotica:Actuatoarele rotative sunt, de asemenea, folosite în robotică pentru a oferi articulațiilor mișcarea de rotație necesară. Ele pot fi folosite pentru a controla mișcarea brațelor robotice, a prinderilor și a altor componente.
Aplicații ale actuatorului liniar
- Manipularea materialelor:Actuatoarele liniare sunt utilizate în mod obișnuit în aplicațiile de manipulare a materialelor, cum ar fi ridicarea și mutarea sarcinilor grele, împingerea produselor pe rafturi sau reglarea înălțimii stațiilor de lucru.
- Producție de automobile:În producția de automobile, actuatoarele liniare sunt utilizate pentru a controla mișcarea liniilor de asamblare, pentru a regla poziția uneltelor și a dispozitivelor de fixare și pentru a efectua alte sarcini de mișcare liniară.
- Echipament medical:Actuatoarele liniare sunt, de asemenea, utilizate în echipamente medicale, cum ar fi paturile de spital, lifturile de pacienți și mașinile de diagnosticare. Ele pot oferi mișcarea liniară precisă necesară pentru aceste aplicații.
Concluzie
Alegerea între un actuator pneumatic rotativ și liniar depinde de mai mulți factori, inclusiv cerințele de mișcare, capacitatea de încărcare, viteza și precizia, constrângerile de spațiu, condițiile de mediu și costul. În calitate de furnizor de actuatoare pneumatice, vă pot ajuta să evaluați nevoile dvs. specifice aplicației și să vă recomand cel mai potrivit actuator pentru proiectul dumneavoastră.
NoastreActuatoare pneumatice versatile pentru diverse nevoi de automatizaresunt concepute pentru a satisface o gamă largă de aplicații industriale, oferind performanță ridicată, fiabilitate și rentabilitate. Dacă aveți întrebări sau aveți nevoie de asistență în selectarea actuatorului potrivit pentru aplicația dvs., vă rugăm să nu ezitați să ne contactați. Așteptăm cu nerăbdare să discutăm cerințele dumneavoastră și să vă ajutăm să găsiți cea mai bună soluție pentru nevoile dumneavoastră de automatizare.
Referințe
- „Actuatori pneumatici: principii, tipuri și aplicații”. Manual de automatizare industrială.
- „Ghid de selecție pentru actuatoare pneumatice”. Asociația producătorilor de componente pneumatice.
- „Considerații de proiectare pentru sistemele de acționare pneumatice”. Journal of Fluid Power and Motion Control.
