Principiul de lucru al cooperativei
Link de control:
PLC/Controller → Supapă de solenoid Semnal electric → Comutarea canalului de aer comprimat → Acțiune de actuator pneumatic (On/Off/Off/Reglare).
Proces tipic:
Valva solenoidă primește energie, comută calea gazului, iar aerul comprimat intră în camera de actuator;
Presiunea împinge pistonul/diafragma, rezultând deplasarea mecanică;
După eșecul energiei electrice, supapa de solenoid este resetată, gazul este descărcat, iar actuatorul revine în poziția inițială (returnare arc sau alimentare cu gaz invers).
Proiectarea structurii de bază
Secțiunea supapei solenoide
Tipul corpului de supapă:
Tee în două poziții (2/3): controlați cilindrul cu acțiune unică (aport unic + evacuare).
Cilindri cu două poziții cu două poziții (2/5): Cilindri cu acțiune dublă de control (aport dublu + evacuare dublă).
Mod de conducere:
Acțiune directă: unitate directă a fluxului mic (răspuns rapid, potrivit pentru funcționarea de înaltă frecvență).
Pilot operat: comutare asistată de presiune a aerului (flux mare, scenarii de înaltă presiune).
Proiectare specială:
Bobine rezistente la explozie (certificat ATEX) pentru medii inflamabile;
Consum redus de putere (0. 5W ~ 1W) pentru a prelungi durata de viață a bateriei;
Buton manual de urgență (poate fi obligat să schimbe calea gazului în caz de defecțiune a energiei electrice).
Potrivirea cu actuatorul
Standard de interfață: îndeplinește specificațiile ISO 15407 sau NFPA pentru a asigura conectarea rapidă a gazelor.
Potrivirea fluxului: valoarea CV -ului de supapă trebuie să îndeplinească cerințele de viteză a actuatorului.

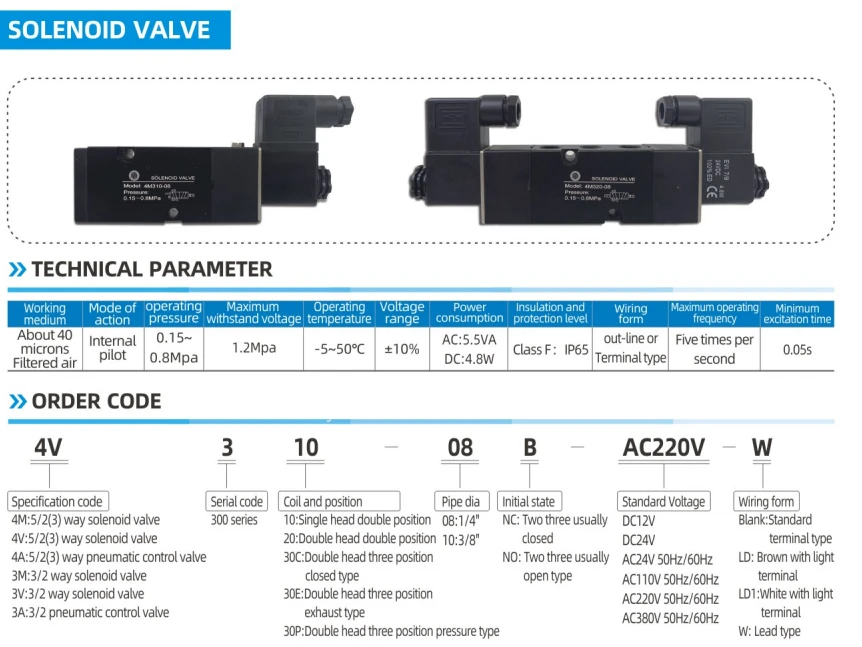

Parametri cheie de performanță
Compatibilitatea tensiunii: DC 24V (utilizat frecvent în industrie), AC 220V (scenariu de mare putere).
Timp de răspuns: mai mic sau egal cu 50ms (supapa de mare viteză poate ajunge la 10ms, afectând frecvența actuatorului).
Interval de presiune de lucru: {{0}}. 2 ~ 1.0mpa (tip general), suport supapă de înaltă presiune 10mpa.
Clasa de protecție: IP65 (rezistent la praf și impermeabil) adecvat pentru condiții de muncă dure.
Durata de viață a ciclului: mai mare sau egală cu 10 milioane de ori (proiectare industrială de înaltă fiabilitate).
Scenarii tipice de aplicare
Supapă Control automat:
Deschiderea și închiderea la distanță a supapei cu bilă a conductelor de ulei;
Controlul precis al fluxului de reglementare a valvelor la plantele chimice.
Unitate de acțiune mecanică:
Linia de producție automată clemă de prindere a cilindrului;
Apăsarea materialelor și poziționarea utilajelor de ambalare.
Sistem de blocare a securității:
Reduceți rapid alimentarea cu aer în timpul opririi de urgență (ESD);
Închiderea pneumatică de urgență a supapei de foc.
