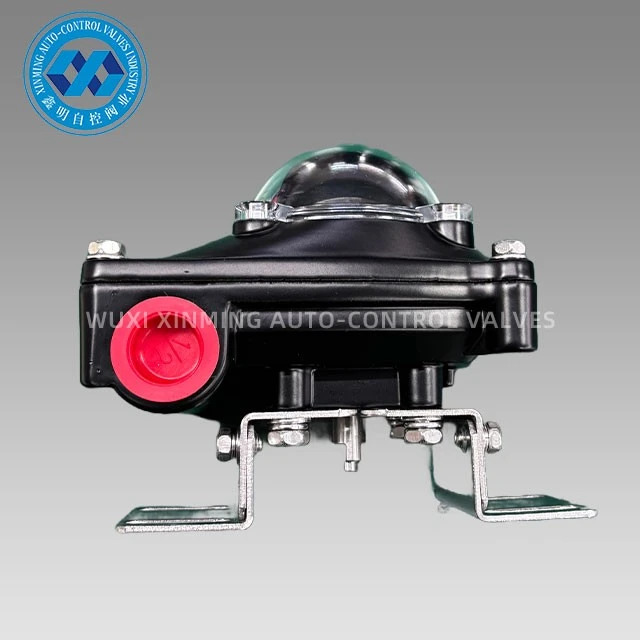

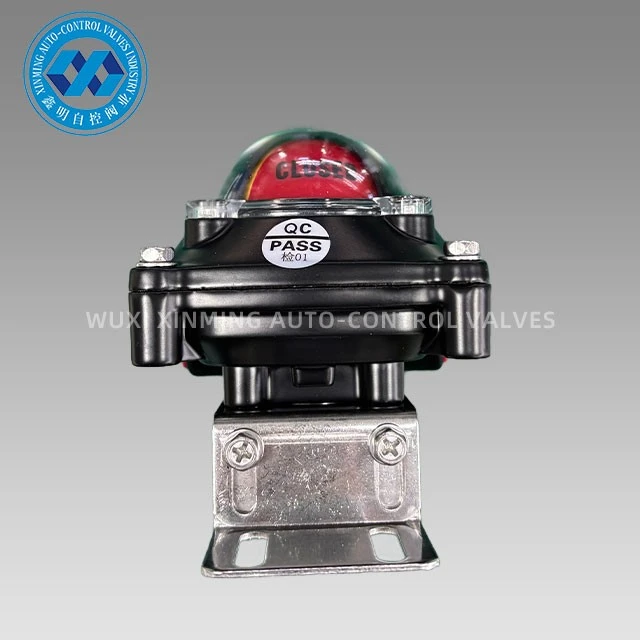

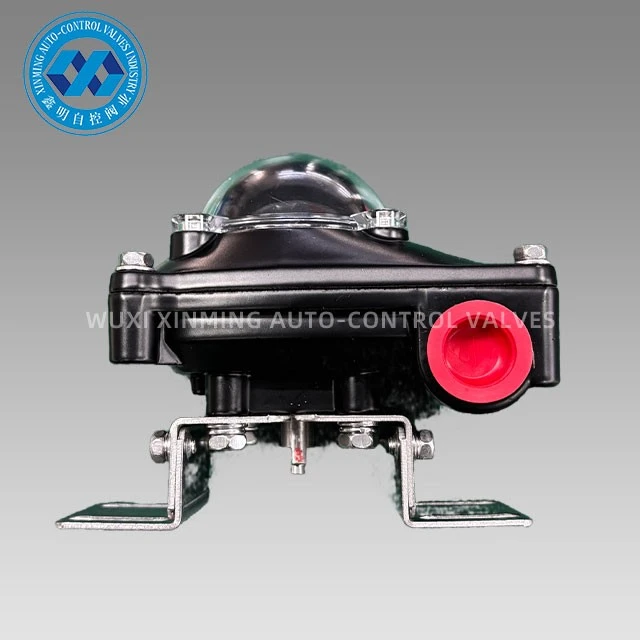

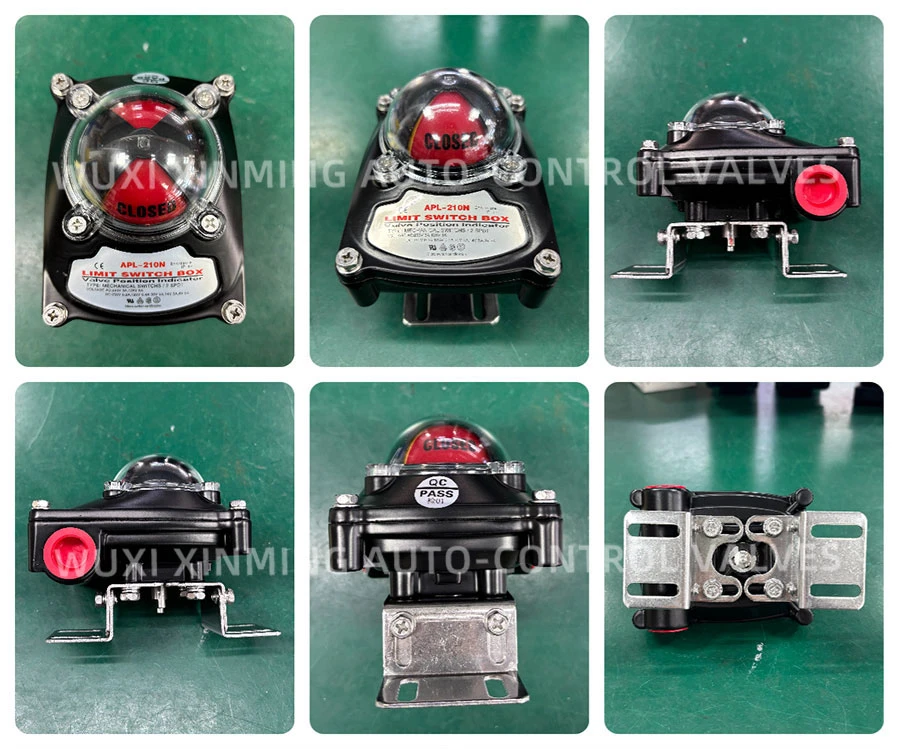

Cutia de întrerupător de limită APL-210N este proiectată pentru feedback fiabil al poziției supapelor în sistemele de acţionare pneumatice utilizate în automatizarea industrială. Oferă indicații clare de deschidere/închidere și semnale electrice de comutare pentru a sprijini monitorizarea și controlul supapelor cu un sfert de tură, cum ar fi supapele cu bilă și supapele fluture.

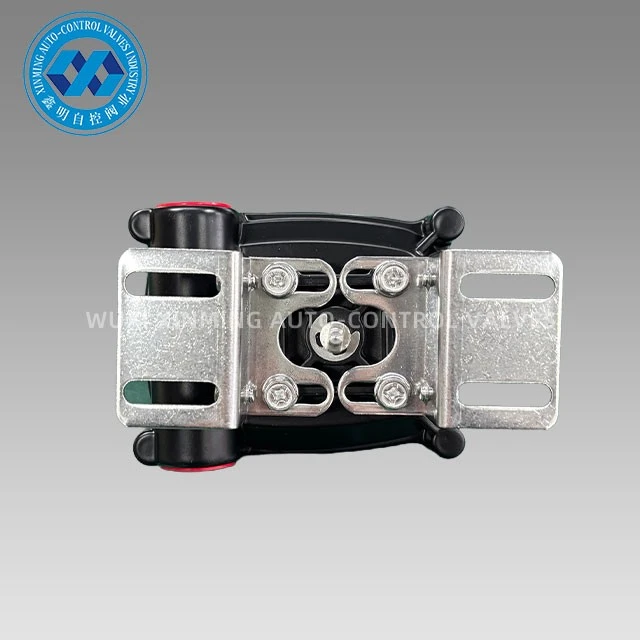

Montat direct pe actuator, dispozitivul transformă mișcarea supapei rotative în acțiuni mecanice de comutare. Aceste semnale sunt de obicei trimise către sistemele PLC sau DCS, permițând confirmarea precisă a stării supapelor în aplicațiile de control al procesului și de interblocare de siguranță.
Specificațiile produsului
| Model | APL-210N |
| Material | Aluminiu turnat sub presiune/oțel inoxidabil (304/316) |
| Coajă |
IP67 |
| Temperatura mediului ambiant | -25 grade ~ +85 grade |
| Indicator de poziție | pe-galben; oprit-roșu |
| Intrare cablu | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
Proiectarea locuințelor și protecția mediului
Carcasa este disponibilă în aluminiu turnat sub presiune-sau oțel inoxidabil (304/316), în funcție de cerințele de coroziune și durabilitate.
- Carcasă din aluminiu: serviciu industrial general
- Carcasă din oțel inoxidabil: medii corozive sau offshore
Gradul de protecție IP67 asigură rezistență împotriva pătrunderii prafului și imersiei temporare în apă, făcându-l potrivit pentru instalațiile de teren expuse.
Sistem mecanic de feedback de poziție
Mecanismul intern acţionat cu came-permite acţionarea directă a comutatoarelor mecanice pe baza rotaţiei supapei.

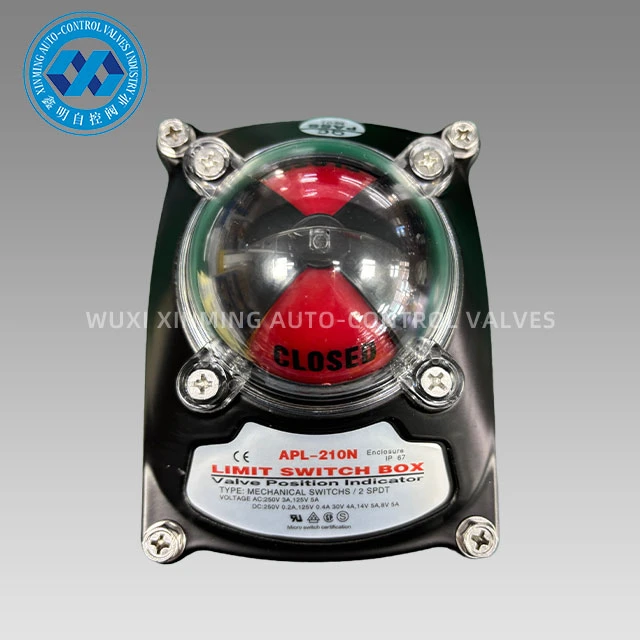

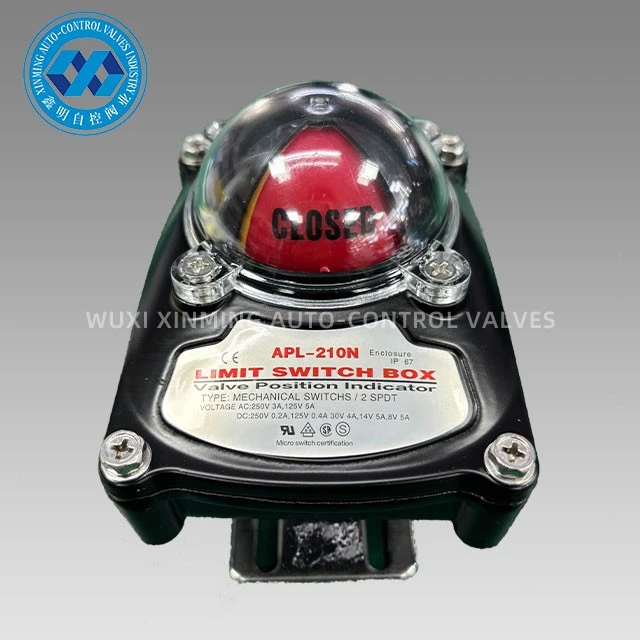

Indicarea poziției este furnizată printr-un indicator vizual:
- Galben: supapa deschisă
- Roșu: supapă închisă
Acest lucru permite verificarea directă pe teren a stării supapei fără acces la sistemul de control.
Integrare electrică și intrare cablu
APL-210N acceptă mai multe configurații de intrare de cablu pentru compatibilitate globală cu instalarea:
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
Această flexibilitate sprijină integrarea în diferite standarde regionale și arhitecturi de control al actuatorului.
Domeniul de aplicare
APL-210N este utilizat în sistemele de automatizare a supapelor care necesită feedback fiabil de poziție discretă, inclusiv:
- Ansambluri de actionare pneumatice
- Sisteme de supape cu un sfert de-turnare
- Infrastructura conductelor de petrol și gaze
- Instalatii de prelucrare chimica
- Sisteme de apă și apă uzată
- Controlul general al proceselor industriale
Cutiile de limită mecanice rămân utilizate pe scară largă în automatizarea industrială datorită toleranței lor la condițiile de câmp, comportamentului de comutare previzibil și compatibilității cu interfețele standard ale actuatorului. APL-210N este poziționat pentru aplicații în care robustețea și consistența operațională sunt prioritare față de funcționalitatea avansată de diagnosticare.
