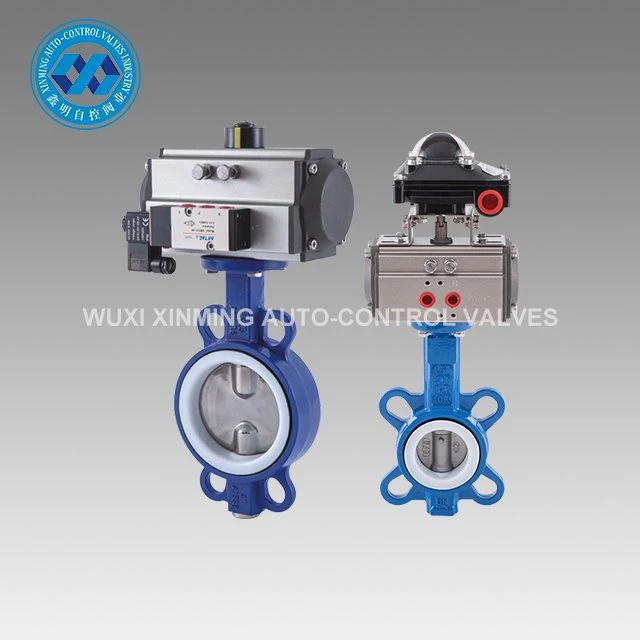

Supapa fluture din fontă ductilă este o supapă de reglare simplă și poate fi folosită și pentru controlul pornit-oprit al mediilor de conducte de joasă presiune-. Pentru a porni și opri automat fluxul mai repede decât supapele-acționate cu motor, care funcționează cu aer comprimat. Trebuie să controlați aerul către actuator folosind fie supapa pilot electrică inclusă, fie o supapă de pornire/oprire manuală. Supapele nu necesită o cădere minimă de presiune între intrare și ieșire pentru funcționare.
Detalii produs:
| Nume produs | Supapă fluture din fontă ductilă |
| Nume de marcă | XM și OEM sunt, de asemenea, acceptate |
| Dimensiunea valvei fluture | 25mm-1000mm |
| Certificare | CE, ATEX, SIL3, ISO9001:2016 |
| Tip supapă | Fluture |
| Pentru utilizare cu | Apă, ulei, aer, gaz natural, abur, apă potabilă |
| Material de etanșare | metal-cu-metal |
| Specificații îndeplinite | API 609 |

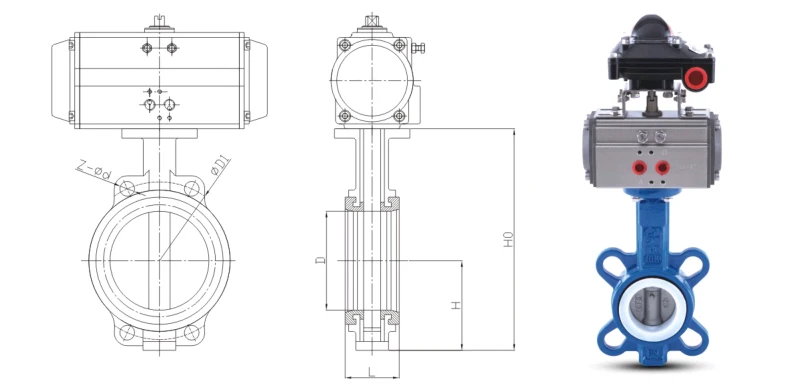

Parametru tehnic:
| Diametru nominal | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inch | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Proiectarea și fabricarea supapelor | Conform standardului GB/T12238 | ||||||
| Dimensiunea flanșei supapei | Conform standardului GB/T9113, GB/T17241.6 | ||||||
| Lungimea structurală a supapei | Conform standardului GB/T12221 | ||||||
| Inspecția și experimentul supapelor | Conform standardului GB/T13927 | ||||||
Caracteristicile produsului:
• Scurgeri de presiune înaltă-zero: Patru tipuri de scaune de supapă vulcanizate: EPDM/Viton®/NBR/PTFE, etanșare bidirecțională cu bule-, până la 16 bar.
• Ușoară: greutatea de același calibru este de numai 30–40% din cea a unei supape cu bilă, reducând costurile de asistență pentru conducte.
• Durată lungă de viață: tija supapei este fabricată din oțel inoxidabil duplex SS 416/316, iar rulmentul folosește o bucșă nemetalică auto-lubrifiantă pentru a preveni griparea.
• Izolație-favorabilă: designul gâtului extins poate fi acoperit cu un strat de izolație de 2", potrivit pentru conducte HVAC și exterioare.
• Actionări multiple: mânere, cutii de viteze, actuatoare electrice, pneumatice și hidraulice, toate conectate conform flanselor standard ISO 5211.
• Certificari complete: WRAS, ACS permise pentru apa potabila, prin API-609, BS EN 593 si ISO 5752.
Serviciul nostru:
1) Linie telefonică 7x24 de ore
2) Control strict al calității
3) Calitate bună la un preț avantajos
4) Servicii excelente după-
5) Suport tehnic online
6) Timp de livrare rapid
Aplicații ale produsului:
• Rețele de apă caldă și rece, apă de mare, canalizare și conducte de abur
• Sisteme de climatizare HVAC, termoficare
• Petrol, chimie, alimente, produse farmaceutice și construcții navale
• Fluide alimentare-: băuturi, alcool, apă purificată
• Gaz și vid: gaz, aer comprimat, sisteme de vid
Despre noi:
Wuxi Xinming Auto-control Valves Co., Ltd. este specializată în producția de actuatoare pneumatice din seria XM și supape de control automate certificate ISO9001, conforme cu standardele ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Cu capabilități avansate de cercetare și dezvoltare și facilități de producție, produsele noastre deservesc diverse industrii, inclusiv centrale de petrol și gaze, chimice și electrice, întruchipând angajamentul nostru față de „Tehnologia în primul rând, excelența calității” prin soluții inovatoare și performanțe de încredere. Dacă aveți nevoie de o supapă fluture din fontă ductilă, vă rugăm să ne contactați.
