O casetă de comutare limită este o componentă esențială în multe aplicații industriale, oferind o modalitate fiabilă de a detecta prezența sau poziția unui obiect. În calitate de furnizor principal de cutii de comutare limită, primesc adesea întrebări despre diagramele lor de cablare. În această postare pe blog, voi aprofunda detaliile despre ce este o diagramă de cablare a cutiei de comutare limită, componentele sale și cum să o interpretezi.
Înțelegerea elementelor de bază ale unei cutii de comutare limită
Înainte de a sări în diagrama de cablare, să înțelegem pe scurt ce face o casetă de comutare a limitelor. O casetă de comutare a limită conține unul sau mai multe întrerupătoare de limită, care sunt dispozitive electromecanice care funcționează pe baza prezenței sau absenței unui obiect. Aceste întrerupătoare sunt utilizate pentru a controla utilajele, pentru a monitoriza poziția pieselor mobile și pentru a asigura siguranța în setările industriale.
Componente ale unei cutii de comutare limită
O casetă de întrerupătoare de limită tipică este formată din următoarele componente:
- Limită întrerupătoare: Acestea sunt componentele de bază ale cutiei. Acestea vin în diferite tipuri, cum ar fi în mod normal deschise (nu) și în mod normal închise (NC). Un comutator nu închide circuitul atunci când este acționat, în timp ce un comutator NC deschide circuitul.
- Incintă: Infacția protejează întrerupătoarele de limită de factori de mediu, cum ar fi praful, umiditatea și deteriorarea mecanică. Poate fi confecționat din materiale precum plastic, metal sau fibră de sticlă.
- Terminale: Acestea sunt utilizate pentru a conecta întrerupătoarele de limită la cablarea externă. Acestea oferă o conexiune sigură și fiabilă pentru semnalele electrice.
Diagrama de cablare a unei cutii de întrerupătoare de limită
O diagramă de cablare este o reprezentare vizuală a conexiunilor electrice din caseta de comutare a limitării. Acesta arată modul în care întrerupătoarele de limită sunt conectate între ele, la sursa de alimentare și la sistemul de control. Iată un ghid pas cu pas pentru înțelegerea unei diagrame tipice de cablare:
Alimentare electrică
Diagrama de cablare va indica conexiunile de alimentare. Aceasta este de obicei o sursă de energie electrică, cum ar fi o baterie sau o sursă de alimentare. Sursa de alimentare este conectată la caseta de comutare a limitării prin terminalele corespunzătoare.
Conexiunile de comutare limită
Diagrama va arăta cum sunt conectate întrerupătoarele de limită. De exemplu, dacă aveți mai multe comutatoare de limită în casetă, acestea pot fi conectate în serie sau paralel. Într -o conexiune în serie, curentul curge printr -un comutator după altul. Într -o conexiune paralelă, curentul se împarte între comutatoare.
Conexiunile sistemului de control
Caseta de comutare a limită este de asemenea conectată la un sistem de control, cum ar fi un controler logic programabil (PLC) sau un releu. Diagrama de cablare va arăta modul în care semnalele de la întrerupătoarele de limită sunt trimise către sistemul de control. Acest lucru permite sistemului de control să ia decizii pe baza poziției sau prezenței obiectului monitorizat.
Diferite tipuri de diagrame de cablare
Există mai multe tipuri de diagrame de cablare pentru cutii de comutare limită, în funcție de aplicație și de tipul de întrerupătoare de limită utilizate. Iată câteva exemple comune:
Diagrama de cablare a comutatorului cu un singur limită
Acesta este cel mai simplu tip de diagramă de cablare, unde se folosește un singur comutator de limită. Diagrama arată conexiunea comutatorului limită la sursa de alimentare și a sistemului de control.
Diagrama de cablare a comutatorului cu limită multiplă
Când se utilizează mai multe întrerupătoare de limită, diagrama de cablare devine mai complexă. Acesta arată modul în care întrerupătoarele sunt conectate între ele și la sistemul de control. De exemplu, într -o aplicație de siguranță, mai multe întrerupătoare de limită pot fi conectate în serie pentru a se asigura că toate condițiile sunt îndeplinite înainte de luarea unei anumite acțiuni.
Diagrama de cablare pentru cutii de întrerupătoare de limită specializate

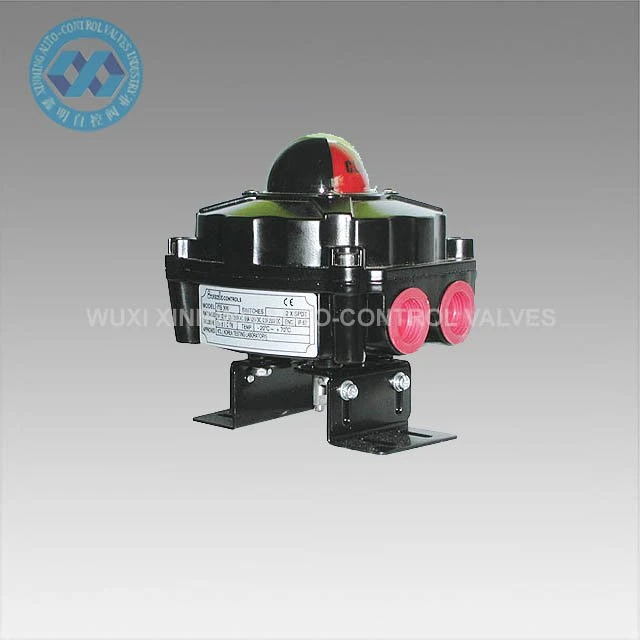

Unele cutii de comutare limită sunt proiectate pentru aplicații specifice, cum ar fiCaseta de comutare a limitelor rezistente la explozie. Aceste cutii au caracteristici suplimentare de siguranță și pot necesita o configurație de cablare diferită. Diagrama de cablare va reflecta aceste cerințe specifice.
Interpretarea diagramei de cablare
Interpretarea unei diagrame de cablare necesită unele cunoștințe de bază ale circuitelor electrice. Iată câteva sfaturi care să vă ajute să înțelegeți diagrama:
- Identificați simbolurile: Diagrama de cablare folosește simboluri pentru a reprezenta diferitele componente, cum ar fi întrerupătoarele de limită, terminalele și sursele de alimentare. Asigurați -vă că sunteți familiarizați cu aceste simboluri.
- Urmați liniile: Liniile din diagramă reprezintă conexiunile electrice. Urmați liniile pentru a vedea cum sunt conectate componentele între ele.
- Verificați etichetele: Diagrama poate avea etichete care indică funcția fiecărei componente sau conexiuni. Acordați atenție acestor etichete pentru a înțelege scopul cablajului.
Importanța cablului corect
Cablarea corectă a casetei de comutare a limită este crucială pentru funcționarea corectă a acesteia. Cablurile incorecte pot duce la defecțiuni, pericole de siguranță și deteriorare a echipamentului. Iată câteva motive pentru care este importantă cablarea corectă:
- Siguranţă: În aplicațiile industriale, întrerupătoarele de limită sunt adesea utilizate în scopuri de siguranță. Cablajul incorect poate compromite siguranța lucrătorilor și a echipamentului.
- Fiabilitate: O casetă de comutare a limitelor cu fir corespunzător asigură o funcționare fiabilă. Reduce riscul de semnale false și de oprire.
- Eficienţă: Cablarea corectă permite casetei de comutare a limitării să funcționeze eficient, oferind informații exacte sistemului de control.
Gama noastră de produse
În calitate de furnizor de cutii de comutare limită, oferim o gamă largă de produse pentru a răspunde nevoilor diferite. Gama noastră de produse includeCaseta de comutare a limitelor rezistente la explozie,ISO 5211 Comutator de limită mecanică pentru supape pneumatice, șiIndicator de poziție a supapei. Fiecare produs este proiectat cu materiale de înaltă calitate și tehnologie avansată pentru a asigura performanțe fiabile.
Concluzie
Înțelegerea diagramei de cablare a unei casete de comutare limită este esențială pentru oricine lucrează cu sisteme de automatizare și control industrial. Vă permite să instalați, să depanați și să mențineți corect caseta de comutare limită. Dacă aveți întrebări cu privire la casetele noastre de comutare limită sau aveți nevoie de asistență cu diagramele de cablare, vă rugăm să nu ezitați să ne contactați. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru aplicația dvs.
Referințe
- Manual de inginerie electrică, ediția a treia
- Sisteme de automatizare și control industrial: principii și aplicații
