Cursa pistonului într-o supapă solenoidală de 24 V este un parametru critic care influențează semnificativ performanța și funcționalitatea supapei. În calitate de furnizor de încredere de electrovalve de 24 V, sunt bine familiarizat cu complexitatea acestei componente și impactul acesteia asupra funcționării generale a supapei.
Înțelegerea elementelor de bază ale unei electrovalve de 24 V
O electrovalvă de 24 V este un dispozitiv electromecanic care controlează fluxul de fluide sau gaze. Este format dintr-o bobină, un piston și un corp de supapă. Când un curent electric de 24 de volți este aplicat bobinei, aceasta generează un câmp magnetic. Acest câmp magnetic atrage pistonul, care apoi se deplasează pentru a deschide sau a închide supapa, permițând sau blocând fluxul de mediu.
Ce este cursa pistonului?
Cursa pistonului se referă la distanța pe care pistonul o parcurge în interiorul supapei solenoidale atunci când bobina este alimentată. Se măsoară de la poziția complet închisă la poziția complet deschisă. Lungimea cursei este o caracteristică atent proiectată, determinată de cerințele de proiectare ale supapei și de aplicația specifică pentru care este destinată.
Factori care afectează cursa pistonului
Design bobine
Designul bobinei solenoidului joacă un rol crucial în determinarea cursei pistonului. O bobină bine proiectată poate genera un câmp magnetic puternic și uniform. Numărul de spire din bobină, ecartamentul firului și tipul de material al miezului influențează forța magnetică produsă. Un câmp magnetic mai puternic poate conduce pistonul pe o distanță mai mare, rezultând o cursă mai lungă. De exemplu, o bobină cu un număr mai mare de spire și un miez feromagnetic de înaltă calitate poate genera un câmp magnetic mai puternic, permițând o cursă mai lungă a pistonului.
Forța de primăvară
Majoritatea electrovalvelor sunt echipate cu un arc de retur. Arcul este responsabil pentru readucerea pistonului în poziția inițială atunci când bobina este scoasă de sub tensiune. Rigiditatea arcului, cunoscută sub denumirea de constantă a arcului, afectează cursa pistonului. Un arc mai rigid necesită mai multă forță din partea câmpului magnetic pentru a-l comprima și a mișca pistonul. Prin urmare, dacă arcul este prea rigid, poate limita cursa pistonului. Pe de altă parte, un arc foarte slab poate face ca supapa să se deschidă sau să se închidă prea ușor, ceea ce duce la o performanță inconsistentă.
Design corpul supapei
Designul intern al corpului supapei afectează, de asemenea, cursa pistonului. Dimensiunea și forma camerei în care se mișcă pistonul, precum și pasajele de curgere, pot afecta mișcarea pistonului. Un corp de supapă cu un design al camerei bine optimizat permite o mișcare lină și nerestricționată a pistonului, maximizând cursa disponibilă. În plus, mecanismul de etanșare din corpul supapei poate influența cursa. Dacă garniturile sunt prea strânse sau nealiniate, acestea pot crea rezistență suplimentară, reducând cursa efectivă a pistonului.
Importanța cursei pistonului
Controlul fluxului
Cursa pistonului afectează direct debitul de mediu prin supapă. O cursă mai lungă permite, în general, o deschidere mai mare a supapei, rezultând un debit mai mare. În aplicațiile în care este necesar un control precis al debitului, cum ar fi automatizările industriale sau echipamentele medicale, cursa corectă a pistonului este esențială. De exemplu, într-un sistem de dozare a substanțelor chimice, cursa pistonului trebuie calibrată cu precizie pentru a se asigura că este distribuită cantitatea corectă de substanță chimică.
Timp de răspuns
Cursa pistonului influențează și timpul de răspuns al electrovalvei. O cursă mai scurtă înseamnă de obicei că pistonul se poate mișca mai rapid între pozițiile deschis și închis, rezultând un timp de răspuns mai rapid. În aplicațiile în care este necesară ciclul de pornire-oprire rapidă, cum ar fi sistemele de control pneumatic, o cursă mai scurtă poate îmbunătăți performanța generală a sistemului.
Diferite tipuri de electrovalve de 24 V și cursele lor ale pistonului
Electrovalve cu acțiune directă
În electrovalvele cu acțiune directă, pistonul controlează direct debitul mediului. Aceste supape au de obicei o cursă relativ scurtă a pistonului, deoarece forța magnetică generată de bobină trebuie să învingă direct presiunea mediului. Cursa scurtă permite o funcționare rapidă și fiabilă, făcându-le potrivite pentru aplicații cu debite și presiuni mici până la medii.
Electrovalve acționate cu pilot
Electrovalvele acționate cu pilot folosesc o supapă pilot mică pentru a controla debitul supapei principale. Pistonul dintr-o supapă acționată cu pilot are de obicei o cursă mai lungă în comparație cu o supapă cu acțiune directă. Acest lucru se datorează faptului că supapa pilot creează o presiune diferențială care ajută la deplasarea pistonului supapei principale. Supapele cu acţionare pilot sunt potrivite pentru aplicaţii cu debite şi presiuni mari.
Aplicații bazate pe cursa pistonului
Automatizare industrială
În automatizarea industrială, electrovalvele de 24 V sunt utilizate pe scară largă pentru controlul fluxului de aer, apă și alte fluide. Supapele cu curse diferite ale pistonului sunt selectate pe baza cerințelor specifice ale procesului de automatizare. De exemplu, într-un sistem de transport care utilizează actuatoare pneumatice, o supapă solenoidală cu o cursă scurtă și timp de răspuns rapid poate fi utilizată pentru a controla rapid mișcarea actuatoarelor.
Tratarea apei
În stațiile de tratare a apei, electrovalvele de 24 V sunt folosite pentru a controla fluxul de apă, substanțe chimice și alte fluide. Supapele cu curse mai lungi ale pistonului pot fi preferate în aplicațiile în care sunt necesare debite mari, cum ar fi în distribuția apei tratate.
Produse similare din portofoliul nostru

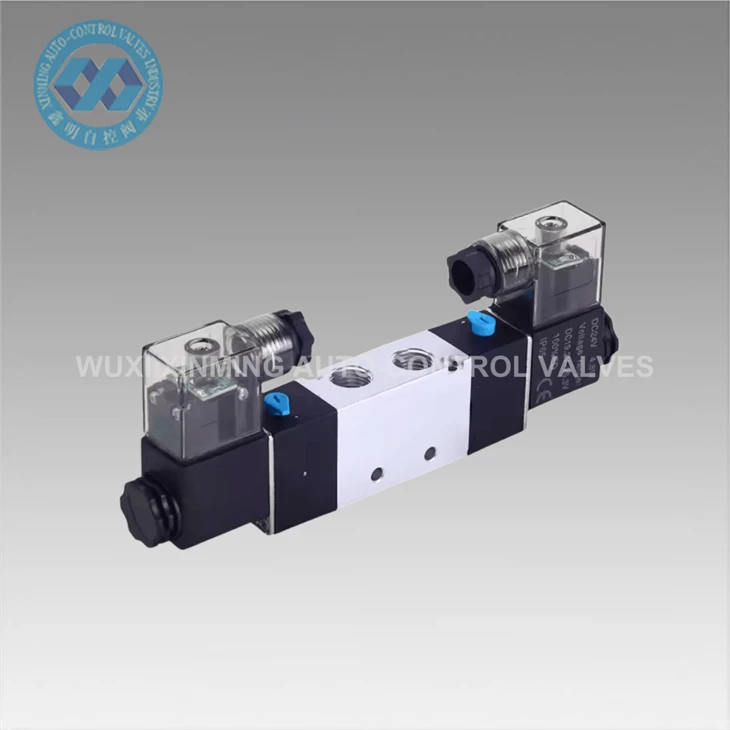

În calitate de furnizor de electrovalve de 24 V, oferim și o gamă de produse conexe. Pentru cei care au nevoie de diferite opțiuni de tensiune, avemElectrovalva 220V. NoastreElectrovalvă pneumatică pentru controlul aerului de lungă duratăeste proiectat pentru funcționare fiabilă pe termen lung în sisteme pneumatice. În plus, celElectrovalvă pneumatică de înaltă performanță, cu două poziții, cu cinci căi, cu bobină electricăoferă performanțe excelente pentru aplicații complexe de control pneumatic.
Contact pentru achizitie si consultanta
Dacă aveți nevoie de electrovalve de 24 V sau aveți întrebări cu privire la cursa pistonului sau alte aspecte tehnice, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi sfaturi aprofundate și vă poate ajuta să alegeți cea mai potrivită supapă pentru aplicația dumneavoastră specifică. Nu ezitați să ne contactați pentru discuții suplimentare și oportunități de achiziții.
Referințe
- „Manual de electrovalve” de Peter A. Schweitzer
- „Dispozitive electromecanice și aplicațiile lor” de John M. O'Rourke
