Hei acolo! În calitate de furnizor de actuatoare pneumatice AT, sunt adesea întrebat despre metoda de montare a acestor dispozitive ingenioase. Așadar, m-am gândit să-mi iau ceva timp pentru a vă desluși în această postare pe blog.
În primul rând, să înțelegem ce este un actuator pneumatic AT. Este un dispozitiv care folosește aer comprimat pentru a genera mișcare mecanică. Aceste actuatoare sunt super versatile și sunt utilizate într-o gamă largă de industrii, de la producție la automatizare. Ele pot controla supapele, clapetele și alte componente mecanice, făcându-le o parte esențială a multor sisteme.
Acum, să ne aprofundăm în metodele de montare. Există câteva moduri diferite de a monta un actuator pneumatic AT, iar alegerea depinde de aplicația specifică și de cerințele sistemului dumneavoastră.
Montare directa
Una dintre cele mai comune metode de montare este montarea directă. Aceasta implică atașarea actuatorului direct la supapă sau la dispozitivul pe care trebuie să îl controleze. Procesul este relativ simplu. În primul rând, trebuie să vă asigurați că suprafața de montare a supapei și a actuatorului sunt curate și lipsite de orice resturi. Apoi, aliniați găurile de pe actuator cu găurile de pe supapă. Puteți utiliza șuruburi sau șuruburi pentru a fixa actuatorul în poziție. Asigurați-vă că strângeți șuruburile uniform pentru a preveni orice aliniere greșită.
Montarea directă este excelentă deoarece asigură o conexiune stabilă și sigură între servomotor și supapă. De asemenea, reduce spațiul necesar, ceea ce este un mare plus în spațiile înguste. Cu toate acestea, este important de reținut că supapa și actuatorul trebuie să fie compatibile în ceea ce privește dimensiunea și modelul de montare.
Montare Suport
Dacă montarea directă nu este o opțiune, montarea suportului este o altă alegere populară. La montarea cu suport, utilizați un suport pentru a atașa actuatorul la supapă sau la structură. Suportul acționează ca un intermediar între actuator și supapă, permițând mai multă flexibilitate în ceea ce privește poziționarea.
Pentru a monta actuatorul folosind un suport, atașați mai întâi suportul la supapă sau la structură. Asigurați-vă că suportul este bine fixat. Apoi, atașați actuatorul la suport folosind șuruburi sau șuruburi. Avantajul montării pe suport este că vă permite să reglați cu ușurință poziția actuatorului. Acest lucru poate fi util dacă trebuie să faceți o reglare fină a alinierii sau dacă supapa și actuatorul au modele de montare diferite.
Montarea pe suport oferă, de asemenea, o anumită izolație între actuator și supapă, ceea ce poate ajuta la reducerea vibrațiilor și a zgomotului. Cu toate acestea, adaugă un plus de greutate și complexitate sistemului.
Montare cu flanșă
Montarea cu flanșă este utilizată în mod obișnuit în aplicațiile în care este necesar un nivel ridicat de etanșare. La montarea pe flanșă, servomotorul este atașat la supapă folosind o flanșă. Flanșa asigură o zonă mare de contact între actuator și supapă, ceea ce ajută la crearea unei etanșări etanșe.
Pentru a monta actuatorul utilizând o flanșă, mai întâi, aliniați flanșa de pe actuator cu flanșa de pe supapă. Apoi, utilizați șuruburi pentru a fixa flanșele împreună. Asigurați-vă că utilizați tipul și dimensiunea corecte de șuruburi și strângeți-le uniform pentru a asigura o etanșare adecvată. Montarea cu flanșă este adesea folosită în aplicații în care există riscul de scurgere, cum ar fi conductele care transportă fluide sau gaze.
Considerații de montare
Indiferent de metoda de montare pe care o alegeți, există câteva considerații importante de reținut. În primul rând, asigurați-vă că urmați instrucțiunile producătorului. Producătorul va oferi instrucțiuni specifice despre cum să montați actuatorul în siguranță și corect.
În al doilea rând, luați în considerare orientarea actuatorului. Servomotorul trebuie montat într-un mod care să permită accesul ușor la porturile de control și la șuruburile de reglare. Acest lucru va facilita operarea și întreținerea servomotorului.
În al treilea rând, gândiți-vă la mediul în care va funcționa actuatorul. Dacă mediul înconjurător este dur, cum ar fi într-o zonă cu temperatură ridicată sau umiditate ridicată, poate fi necesar să luați măsuri de precauție suplimentare pentru a proteja actuatorul. De exemplu, poate fi necesar să utilizați un capac de protecție sau o acoperire pentru a preveni coroziunea.
Tipuri de actuatoare pneumatice AT

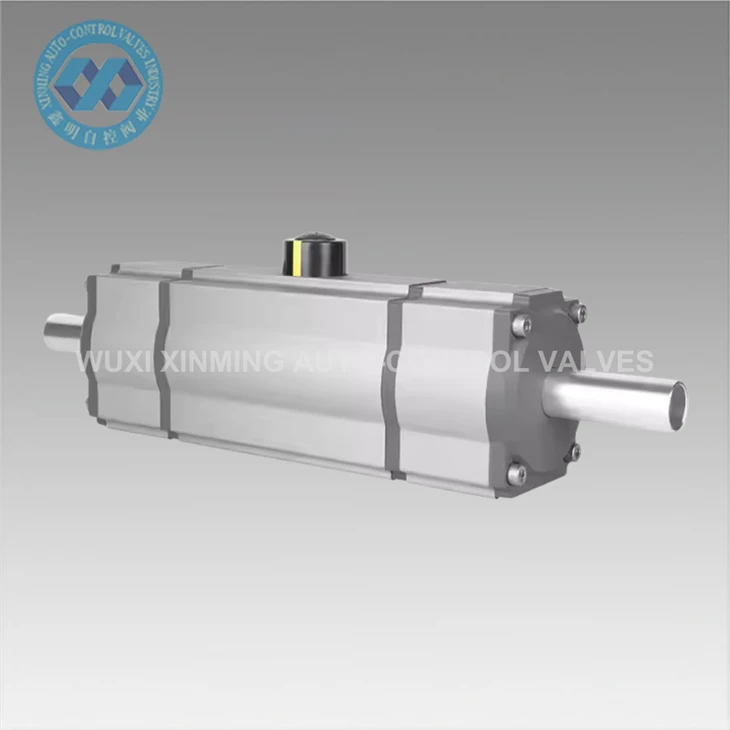

Există diferite tipuri de actuatoare pneumatice AT și fiecare tip poate avea cerințe de montare ușor diferite. De exemplu, celActuator pneumatic cu actiune dublafolosește aer comprimat pentru a deplasa actuatorul în ambele direcții. Când montați un actuator cu dublă acțiune, trebuie să vă asigurați că liniile de alimentare cu aer sunt conectate corect.
TheActuatoare pneumatice de înaltă performanță pentru sarcini de automatizare solicitantesunt concepute pentru a face față aplicațiilor mai solicitante. Aceste actuatoare pot necesita o metodă de montare mai robustă pentru a se asigura că pot rezista forțelor și presiunilor mari.
TheRt063d Actuator pneumaticeste un model specific care poate avea propriile cerințe unice de montare. Consultați întotdeauna manualul produsului pentru instrucțiuni detaliate.
Concluzie
În concluzie, metoda de montare a unui actuator pneumatic AT depinde de aplicația specifică și de cerințele sistemului dumneavoastră. Montarea directă, montarea suportului și montarea cu flanșă sunt toate opțiuni viabile, fiecare cu propriile sale avantaje și dezavantaje.
Dacă sunteți în căutarea unui actuator pneumatic AT sau aveți întrebări despre metodele de montare, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți soluția potrivită pentru nevoile dvs. Indiferent dacă sunteți o întreprindere mică sau o corporație mare, vă putem oferi actuatoare de înaltă calitate și sfaturi de specialitate cu privire la instalare și întreținere. Deci, să începem o conversație și să vedem cum putem lucra împreună pentru a vă satisface nevoile de automatizare.
Referințe
- Manuale ale producătorului pentru actuatoarele pneumatice AT
- Standarde industriale pentru montarea actuatoarelor pneumatice
