Când vine vorba de automatizări industriale și sisteme de control, actuatoarele pneumatice sunt o tehnologie de bază. În calitate de furnizor de încredere de actuatoare pneumatice, sunt adesea întrebat despre puterea de ieșire a acestor dispozitive remarcabile. Înțelegerea forței de ieșire a unui actuator pneumatic este crucială pentru a vă asigura că acesta își poate îndeplini funcția prevăzută în mod eficient și în siguranță într-o gamă largă de aplicații.
Bazele actuatoarelor pneumatice
Înainte de a explora puterea de ieșire, să trecem în revistă pe scurt ce este un actuator pneumatic. Un actuator pneumatic este un dispozitiv care convertește energia aerului comprimat în mișcare mecanică. De obicei, constă dintr-un cilindru, un piston și supape. Atunci când aerul comprimat este introdus într-o parte a pistonului, acesta creează presiune, ceea ce face ca pistonul să se miște, generând mișcare liniară sau rotativă în funcție de designul actuatorului.
Actuatoarele pneumatice sunt utilizate pe scară largă în diverse industrii, inclusiv producție, auto, prelucrarea alimentelor și farmaceutice, datorită simplității, fiabilității și rentabilității lor. Acestea pot fi găsite în aplicații precum deschiderea și închiderea supapelor, benzile transportoare în mișcare și operarea brațelor robotizate.
Factori care afectează puterea de ieșire a actuatoarelor pneumatice
Forța de ieșire a unui actuator pneumatic este determinată de mai mulți factori cheie:
Presiunea aerului
Cel mai semnificativ factor care afectează puterea de ieșire este presiunea aerului aplicată actuatorului. Conform legii lui Pascal, forța exercitată asupra pistonului unui actuator pneumatic este direct proporțională cu presiunea aerului comprimat și cu aria secțiunii transversale a pistonului. Matematic, formula pentru forța (F) într-un actuator pneumatic cu acțiune liniară este F = P × A, unde P este presiunea aerului și A este aria secțiunii transversale a pistonului.
De exemplu, dacă avem un actuator pneumatic cu diametrul pistonului de 50 mm (care dă o suprafață în secțiune transversală (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\m^2\aprox 0,00196\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\m^2\aprox 0,00196\m^2\aprox. ieșirea poate fi calculată ca (F = 600000\times0.00196 = 1176\ N).
În calitate de furnizor, oferim actuatoare pneumatice care pot funcționa la diferite domenii de presiune. Aplicațiile de înaltă presiune pot necesita dispozitive de acționare special concepute pentru a gestiona presiuni ridicate pentru a asigura puterea optimă și siguranță. Ne puteți găsiAjustare a unghiului complet Actuator pneumatic de 180 de grade, care este potrivit pentru diferite scenarii de presiune și poate oferi o ieșire de forță fiabilă pentru sarcinile de reglare a unghiului.
Zona pistonului
După cum sa menționat în formula de mai sus, aria secțiunii transversale a pistonului joacă, de asemenea, un rol crucial în determinarea forței de ieșire. O suprafață mai mare a pistonului va avea ca rezultat o forță mai mare pentru aceeași presiune a aerului. Actuatoarele cu pistoane mai mari sunt adesea folosite în aplicații care necesită o forță mare, cum ar fi mașinile industriale grele.

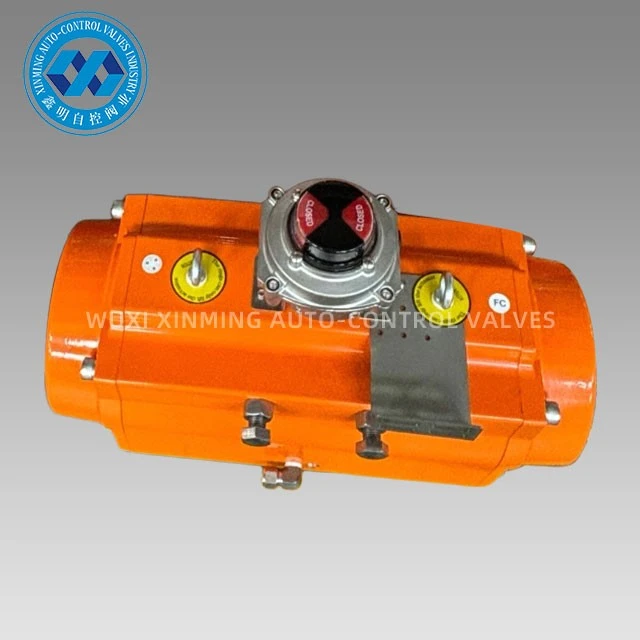

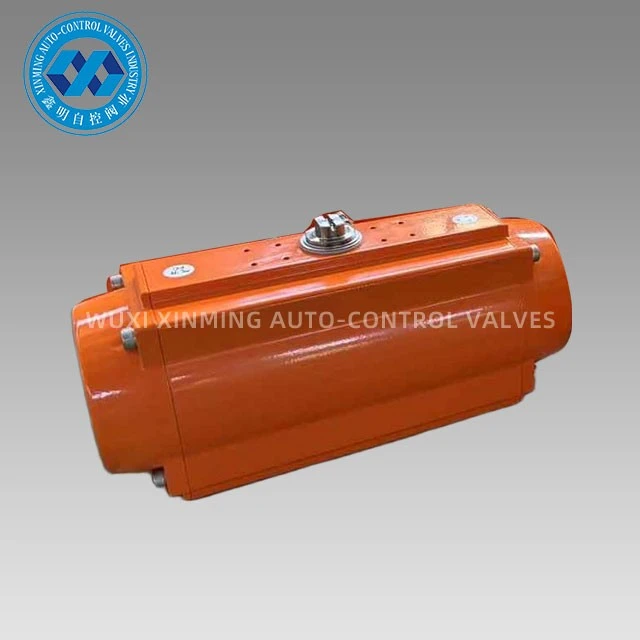

Unele aplicații pot avea constrângeri de spațiu, care limitează dimensiunea pistonului. În astfel de cazuri, putem recomanda actuatoare de dimensiuni mai mici cu design optimizat pentru a obține forța necesară în spațiul dat. NoastreActuator cu aerseria oferă o varietate de dimensiuni și configurații de piston pentru a îndeplini cerințele diferitelor aplicații.
Frecare și eficiență
Frecarea în interiorul actuatorului poate reduce puterea efectivă. Frecarea poate apărea între piston și peretele cilindrului, în garnituri și în părțile mobile ale actuatorului. Pentru a minimiza frecarea, materialele de înaltă calitate și producția de precizie sunt esențiale.
Eficiența actuatorului afectează și puterea de ieșire. Un actuator mai puțin eficient va risipi o parte din energia din aerul comprimat, rezultând o putere mai mică decât se aștepta. NoastreActuatoare pneumatice fiabile și durabilesunt proiectate cu inginerie avansată și componente de înaltă calitate pentru a minimiza frecarea și a maximiza eficiența, asigurându-vă că profitați la maximum de presiunea aerului disponibilă.
Calcularea forței de ieșire pentru diferite tipuri de actuatoare pneumatice
Actuatoare pneumatice liniare
După cum s-a descris mai devreme, puterea de ieșire a unui actuator pneumatic liniar este calculată folosind formula (F = P\times A). Direcția forței este de-a lungul axei mișcării pistonului. Atunci când alegeți un actuator liniar, este important să luați în considerare nu numai forța necesară, ci și lungimea cursei, care este distanța pe care o poate parcurge pistonul.
Actuatoare pneumatice rotative
Pentru actuatoarele pneumatice rotative, ieșirea este de obicei măsurată în termeni de cuplu. Cuplul este forța de rotație care face ca un obiect să se rotească. Cuplul de ieșire al unui actuator pneumatic rotativ depinde de presiunea aerului, de raza efectivă a părții rotative a actuatorului și de designul mecanic al actuatorului.
Formula pentru cuplul (T) este (T = F\times r), unde F este forța care acționează perpendicular pe raza r. Într-un actuator pneumatic rotativ, forța este generată de mișcarea cu presiune a componentelor interne, iar raza este legată de proiectarea mecanismului de rotație al actuatorului.
Importanța determinării cu precizie a forței de ieșire
Determinarea cu precizie a forței de ieșire a unui actuator pneumatic este esențială din mai multe motive. În primul rând, se asigură că actuatorul își poate îndeplini sarcina prevăzută. De exemplu, într-o aplicație cu deschidere a supapei, dacă forța de ieșire a actuatorului este prea mică, supapa poate să nu se deschidă complet, ceea ce duce la debit redus sau defecțiune.
În al doilea rând, ajută la selectarea actuatorului potrivit pentru aplicație. Supradimensionarea servomotorului poate duce la creșterea costurilor, atât în ceea ce privește prețul inițial de achiziție, cât și consumul de energie necesar pentru funcționarea servomotorului. Subdimensionarea, pe de altă parte, poate duce la uzura prematură și defectarea servomotorului.
Aplicații și cerințe de ieșire forțată
Aplicațiile diferite au cerințe diferite de ieșire a forței. În industria auto, actuatoarele pneumatice sunt utilizate în liniile de asamblare pentru sarcini precum strângerea șuruburilor. Aceste aplicații necesită de obicei o forță relativ mare pentru a asigura o fixare adecvată.
În industria alimentară și a băuturilor, actuatoarele pneumatice sunt utilizate pentru sarcini precum deschiderea și închiderea mașinilor de ambalare. Cerințele de forță în aceste aplicații sunt de obicei mai mici, dar precizia și fiabilitatea sunt cruciale pentru a asigura calitatea și siguranța produsului.
Rolul nostru ca furnizor de actuatoare pneumatice
În calitate de furnizor de actuatoare pneumatice, înțelegem importanța furnizării de informații precise asupra forței clienților noștri. Oferim o gamă cuprinzătoare de actuatoare pneumatice, fiecare proiectat și testat cu atenție pentru a îndeplini cerințele specifice de ieșire a forței.
Echipa noastră de experți vă poate ajuta să alegeți actuatorul potrivit pentru aplicația dvs. Luăm în considerare factori precum puterea necesară, lungimea cursei, mediul de operare și bugetul pentru a recomanda cel mai potrivit produs.
Dacă sunteți în proces de selectare a unui actuator pneumatic pentru proiectul dvs., vă încurajăm să ne contactați pentru discuții suplimentare. Ne angajăm să oferim produse de înaltă calitate și servicii excelente pentru clienți pentru a vă ajuta să vă atingeți obiectivele de automatizare. Fie că aveți nevoie de oAjustare a unghiului complet Actuator pneumatic de 180 de grade, anActuator cu aer, sau aActuatoare pneumatice fiabile și durabile, echipa noastră este aici pentru a vă sprijini la fiecare pas.
Referințe
- „Manual de sisteme pneumatice”, de Peter Nachtwey
- „Automatizarea industrială: principii și aplicații”, de Patrick W. Tretter
