În calitate de furnizor de supape de fluturi WCB, întâlnesc deseori întrebări cu privire la coeficientul de curgere al acestor valve. Coeficientul de debit, de obicei notat ca CV, este un parametru crucial în câmpul controlului fluidului. Acesta servește ca măsură a capacității unei supape de a trece lichid în condiții specifice. Înțelegerea coeficientului de flux al unei supape de fluture WCB este esențială pentru ingineri, proiectanți de sistem și END - utilizatori deopotrivă, deoarece afectează direct performanța și eficiența sistemelor de fluide.
Care este coeficientul de flux (CV)?
CV -ul coeficientului de debit este definit ca numărul de galoane americane pe minut (gpm) de apă la 60 ° F, care va curge printr -o supapă cu o cădere de presiune de 1 psi pe supapă. Cu alte cuvinte, cuantifică capacitatea supapei de a permite trecerea lichidului. O valoare CV mai mare indică faptul că supapa poate trece un volum mai mare de lichid pentru o cădere de presiune dată.
Pentru o supapă de fluture WCB, coeficientul de curgere este influențat de mai mulți factori. În primul rând, dimensiunea supapei joacă un rol semnificativ. Supapele mai mari - de dimensiuni au, în general, valori CV mai mari, deoarece oferă o suprafață de debit mai mare. Pe măsură ce diametrul valvei crește, zona de secțiune încrucișată prin care lichidul poate curge și crește, permițând mai mult fluid să treacă pe unitate de timp.
În al doilea rând, poziția discului valvei afectează coeficientul de curgere. O supapă de fluture WCB funcționează prin rotirea unui disc în corpul supapei. Când discul este complet deschis, supapa oferă cea mai mică rezistență la flux, iar valoarea CV este maximă. Pe măsură ce discul este închis treptat, suprafața de curgere este redusă, iar valoarea CV scade în consecință.
Proiectarea corpului valvei și a discului afectează, de asemenea, coeficientul de curgere. Valvele fluture WCB bine proiectate cu forme simplificate pot reduce la minimum restricțiile de flux și turbulența, ceea ce duce la valori mai mari ale CV -ului. În plus, materialul componentelor valvei poate avea un efect indirect asupra coeficientului de curgere. De exemplu, o supapă cu suprafețe interne netede va avea o rezistență mai mică la frecare la flux, ceea ce poate contribui la o valoare a CV -ului relativ mai mare.
Calcularea coeficientului de debit al unei supape de fluture WCB
Calcularea coeficientului de flux exact al unei supape de fluture WCB poate fi un proces complex. De obicei, implică teste de laborator în condiții controlate. De obicei, producătorii efectuează teste pe supapele lor pentru a determina valorile CV pentru diferite dimensiuni ale valvei și poziții de disc. Aceste valori sunt apoi furnizate în documentația tehnică a Valvei.
În unele cazuri, formulele empirice pot fi utilizate pentru a estima coeficientul de flux. O formulă comună pentru estimarea CV -ului unei supape de fluture se bazează pe dimensiunea supapei și pe căderea de presiune pe supapă. Cu toate acestea, aceste formule sunt aproximări și este posibil să nu fie la fel de exacte ca rezultatele testelor reale.
Relația generală între debit (Q), căderea de presiune (ΔP) și coeficientul de debit (CV) este dată de următoarea ecuație:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
În cazul în care Q este debitul în GPM, ΔP este căderea de presiune pe supapa în PSI, iar SG este gravitația specifică a fluidului. Pentru apă la 60 ° F, SG = 1.
Importanța coeficientului de flux în proiectarea sistemului
Când proiectați un sistem de fluide care încorporează o supapă de fluture WCB, coeficientul de curgere este o considerație cheie. Ajută inginerii să determine dimensiunea corespunzătoare a supapei pentru o anumită aplicație. Dacă valoarea CV a supapei selectate este prea scăzută, este posibil ca supapa să nu poată gestiona debitul necesar, ceea ce duce la scăderi excesive de presiune și la reducerea eficienței sistemului. Pe de altă parte, dacă valoarea CV este prea mare, supapa poate fi supradimensionată, ceea ce poate duce la costuri mai mari și probleme operaționale potențiale.
De exemplu, într -un sistem de distribuție a apei, cunoașterea exactă a coeficientului de debit este esențială pentru a se asigura că cantitatea potrivită de apă este livrată în diferite părți ale sistemului. Într -o instalație de procesare chimică, coeficientul de flux al valvei de fluture WCB este crucial pentru controlul fluxului de substanțe chimice, menținerea condițiilor de reacție adecvate și asigurând siguranța procesului.
Aplicații și rolul coeficientului de flux
Valvele de fluturi WCB sunt utilizate pe scară largă în diferite industrii, inclusiv tratarea apei, petrol și gaze, procesare chimică și sisteme de HVAC. În fiecare dintre aceste aplicații, coeficientul de flux joacă un rol vital.
În stațiile de tratare a apei, supapele de fluturi WCB sunt utilizate pentru a controla fluxul de apă în timpul diferitelor procese de tratare. Coeficientul debitului ajută la reglarea debitului pentru a se asigura că apa este tratată eficient. De exemplu, în timpul procesului de filtrare, valoarea CV a supapei este ajustată pentru a menține un debit consistent prin filtre, prevenind peste - sau sub filtrare.
În industria petrolului și a gazelor, aceste supape sunt utilizate în conducte pentru a controla fluxul de petrol brut, gaze naturale și produse rafinate. Coeficientul de debit este esențial pentru optimizarea fluxului acestor fluide, la minimizarea pierderilor de presiune și pentru asigurarea funcționării sigure și eficiente a sistemului de conducte.
În instalațiile de procesare chimică, supapele de fluturi WCB sunt utilizate pentru a gestiona o gamă largă de substanțe chimice. Coeficientul de debit este utilizat pentru a controla cantitatea precisă de substanțe chimice adăugate la reacții, asigurând calitatea și consistența produselor finale.
Produsele conexe și semnificația lor

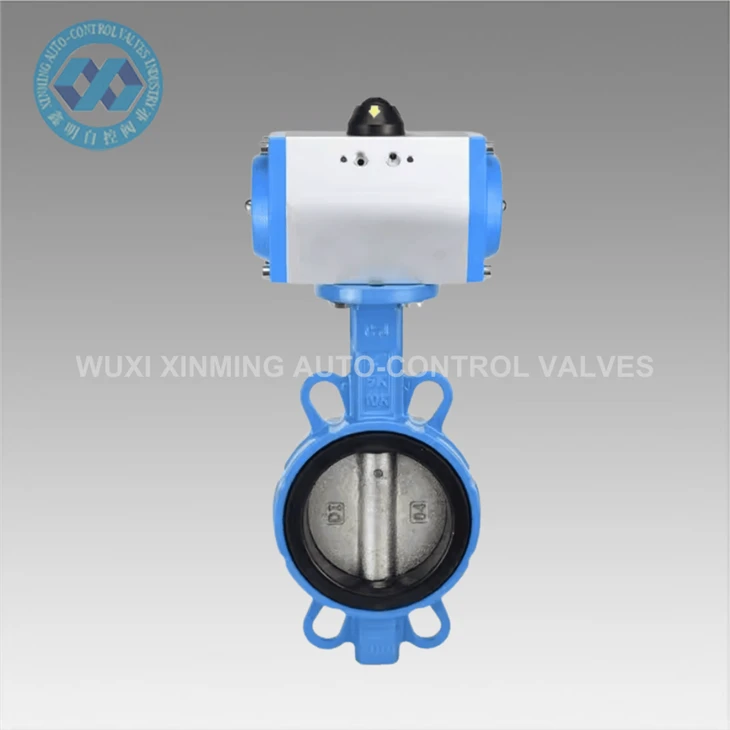

Ca furnizor, oferim și o serie de produse conexe, cum ar fiOțel inoxidabil SS304 316L Valvă fluture pneumatic cu fluture. Aceste supape sunt confecționate din oțel inoxidabil de înaltă calitate, care asigură o rezistență excelentă la coroziune. Acționarea pneumatică permite un control precis al poziției discului valvei, care la rândul său afectează coeficientul de curgere. Prin reglarea presiunii pneumatice, supapa poate fi deschisă sau închisă pentru a obține debitul dorit.
Valvă fluture pneumatică: componentă cheie pentru performanța optimă a sistemului pneumaticeste un alt produs important în portofoliul nostru. Valvele fluture pneumatice sunt cunoscute pentru timpii lor de răspuns rapid și pentru funcționarea fiabilă. Într -un sistem pneumatic, coeficientul de debit al acestor valve este crucial pentru menținerea echilibrului corespunzător al aerului sau al altor gaze, asigurând funcționarea eficientă a întregului sistem.
NoastreSupapă de fluture sanitară pneumatică cu o rată scăzută de scurgereeste conceput special pentru aplicații în care igiena este de cea mai mare importanță, cum ar fi în industria alimentară și a băuturilor și în fabricația farmaceutică. Rata scăzută de scurgere asigură că nu există contaminare a lichidului. Coeficientul de debit al acestor supape este calibrat cu atenție pentru a satisface cerințele specifice de flux ale acestor industrii, menținând în același timp niveluri ridicate de curățenie.
Concluzie
În concluzie, coeficientul de flux al unei supape de fluture WCB este un parametru fundamental care are impact semnificativ asupra performanței sistemelor de fluide. Este influențat de factori precum dimensiunea valvei, poziția discului și proiectarea supapei. Înțelegerea coeficientului de debit este esențială pentru selectarea corectă a valvei și pentru proiectarea sistemului.
