Coeficientul de flux, adesea notat ca CV, este un parametru crucial atunci când vine vorba de înțelegerea performanței unei supape cu bilă pneumatică. În calitate de furnizor principal de valve cu bilă pneumatică, am asistat de prima dată la importanța acestui coeficient în diferite aplicații industriale. În această postare pe blog, voi aprofunda care este coeficientul de flux al unei supape cu bilă pneumatică, de ce contează și cum afectează funcționalitatea acestor supape.
Care este coeficientul de flux (CV)?
Coeficientul de debit (CV) este o măsurare care indică cantitatea de apă (în galoane americane pe minut) la 60 ° F, care va curge printr -o supapă complet deschisă, cu o cădere de presiune de 1 psi pe supapă. În termeni mai simpli, este o modalitate de a cuantifica capacitatea supapei de a permite trecerea lichidului prin ea. O valoare CV mai mare înseamnă că supapa poate gestiona un debit mai mare cu o cădere de presiune mai mică, în timp ce o valoare CV mai mică indică o supapă mai restrictivă.
Să luăm un exemplu practic pentru a ilustra acest concept. Imaginați -vă că aveți două supape cu bilă pneumatică, valva A și valva B. Valva A are un CV de 10, iar valva B are un CV de 20. Dacă aplicați aceeași cădere de presiune pe ambele valve, valva B va permite de două ori mai multă apă să curgă prin ea în comparație cu valva A. Aceasta se datorează faptului că valva B are un coeficient de flux mai mare, ceea ce înseamnă că oferă o rezistență mai mică la fluxul de flux.
De ce este important coeficientul de flux?
Coeficientul de flux este un factor critic în selecția valvei din mai multe motive. În primul rând, îi ajută pe ingineri și proiectanți să determine dimensiunea corespunzătoare a supapei pentru o aplicație specifică. Dacă coeficientul de debit al unei supape este prea scăzut pentru debitul necesar, acesta poate duce la scăderi excesive de presiune, consum de energie crescut și daune potențiale ale supapei și altor componente din sistem. Pe de altă parte, dacă coeficientul de curgere este prea mare, supapa poate fi supradimensionată, ceea ce duce la costuri inutile și o funcționare ineficientă.
În al doilea rând, coeficientul de debit afectează performanța de control a supapei. În aplicațiile în care este necesar un control precis al debitului, cum ar fi în procesarea chimică sau în stațiile de tratare a apei, este esențială o supapă cu coeficientul de debit drept. O supapă cu o valoare CV bine potrivită poate oferi un control de debit precis și stabil, asigurându-se că procesul funcționează fără probleme și eficient.
În cele din urmă, coeficientul de flux este important și pentru proiectarea și optimizarea sistemului. Înțelegând caracteristicile de curgere ale diferitelor supape, inginerii pot proiecta sisteme de conducte care reduc la minimum pierderile de presiune și maximizează eficiența generală a sistemului. Acest lucru poate duce la economii semnificative de costuri în ceea ce privește consumul și întreținerea de energie.
Factori care afectează coeficientul de flux al unei supape cu bilă pneumatică
Câțiva factori pot influența coeficientul de curgere al unei supape cu bilă pneumatică. Unul dintre cei mai importanți factori este dimensiunea supapei. În general, supapele mai mari au coeficienți de debit mai mari, deoarece oferă o zonă mai mare în secțiune transversală pentru ca fluidul să treacă. Cu toate acestea, este important de menționat că relația dintre dimensiunea supapei și coeficientul de curgere nu este întotdeauna liniară. Alți factori, cum ar fi proiectarea valvei, tipul de bilă (port complet sau port redus) și materialul scaunului, pot afecta, de asemenea, coeficientul de curgere.
Proiectarea supapei joacă un rol crucial în determinarea coeficientului de curgere. De exemplu, o supapă cu bilă de port completă are o cale de debit mai mare în comparație cu o supapă de bilă de port redusă, ceea ce duce la un coeficient de debit mai mare. Forma mingii și pasajele interne ale supapei pot avea, de asemenea, impact asupra caracteristicilor fluxului. Supapele cu suprafețe interne netede și simplificate tind să aibă o rezistență mai mică la flux și coeficienți de debit mai mari.
Tipul de material de scaun utilizat la supapă poate afecta, de asemenea, coeficientul de debit. Scaunele moi, cum ar fi cele din cauciuc sau teflon, pot oferi o etanșare strânsă, dar pot introduce, de asemenea, o anumită rezistență la flux. Pe de altă parte, scaunele dure oferă o rezistență mai mică la flux, dar pot necesita o prelucrare mai precisă pentru a asigura o etanșare adecvată.
Calcularea coeficientului de debit
Calcularea coeficientului de debit al unei supape cu bilă pneumatică poate fi un proces complex, deoarece implică luarea în considerare a mai multor factori, cum ar fi dimensiunea valvei, proiectarea și condițiile de operare. Cu toate acestea, există câteva metode și ecuații standard care pot fi utilizate pentru a estima valoarea CV.
Una dintre cele mai frecvente metode este utilizarea datelor producătorului. Majoritatea producătorilor de supape oferă valori de CV pentru supapele lor pe baza procedurilor de testare standardizate. Aceste valori pot fi găsite în specificațiile tehnice sau cataloagele valvei. Este important de menționat că aceste valori se bazează de obicei pe condiții ideale și poate fi necesar să fie ajustate pentru condițiile de operare reale.
O altă metodă este utilizarea ecuațiilor empirice. Există mai multe ecuații disponibile în literatura de specialitate care pot fi utilizate pentru a calcula coeficientul de debit pe baza geometriei supapei și a condițiilor de funcționare. Aceste ecuații iau în considerare factori precum dimensiunea valvei, căderea de presiune pe supapă și proprietățile fluidelor. Cu toate acestea, aceste ecuații pot avea limitări și este posibil să nu fie exacte pentru toate tipurile de supape și condiții de funcționare.
Coeficientul de curgere și selecția supapei
Atunci când selectați o supapă cu bilă pneumatică pentru o aplicație specifică, este esențial să luați în considerare coeficientul de flux. Primul pas este de a determina debitul necesar și scăderea de presiune admisibilă pentru sistem. După ce acești parametri sunt cunoscuți, puteți utiliza datele sau ecuațiile empirice ale producătorului pentru a selecta o supapă cu o valoare CV adecvată.
De asemenea, este important să luăm în considerare alți factori, cum ar fi evaluarea presiunii Valvei, ratingul temperaturii și compatibilitatea materialelor. Acești factori pot afecta performanța și durabilitatea valvei în aplicația specifică. De exemplu, dacă aplicația implică fluide de înaltă presiune sau la temperaturi ridicate, va trebui să selectați o supapă cu o presiune adecvată și o evaluare a temperaturii.

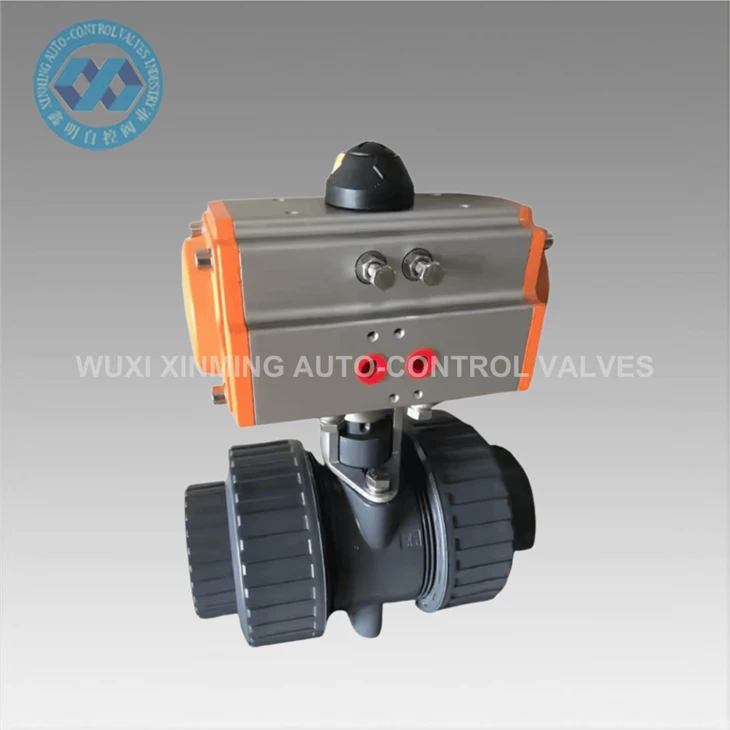

În calitate de furnizor de supape cu bilă pneumatică, oferim o gamă largă de supape cu coeficienți de flux diferiți pentru a răspunde nevoilor diverse ale clienților noștri. NoastreSupapă cu bilă din PVC cu dublu union cu un actuator pneumatic cu acțiune dublăeste o alegere populară pentru aplicațiile care necesită rezistență la coroziune și un control fiabil al fluxului. Are un coeficient de flux ridicat, permițând un flux eficient de fluid chiar și în sistemele la scară largă.
NoastreValva cu bilă din flanșă din oțel inoxidabil pneumaticeste o altă opțiune excelentă pentru aplicațiile în care durabilitatea și rezistența de înaltă presiune sunt esențiale. Dispune de un design robust și un coeficient de flux ridicat, ceea ce îl face potrivit pentru o varietate de aplicații industriale.
Pentru aplicațiile care necesită control de flux în trei căi, al nostruValva cu bilă din oțel inoxidabil acționat pneumaticeste o alegere de top. Oferă un control precis al debitului și un coeficient de flux ridicat, asigurând o funcționare eficientă în sistemele de conducte complexe.
Concluzie
În concluzie, coeficientul de flux este un parametru vital atunci când vine vorba de înțelegerea performanței unei supape cu bilă pneumatică. Acesta joacă un rol crucial în selecția valvei, proiectarea sistemului și controlul fluxului. Înțelegând factorii care afectează coeficientul de debit și modul de calculare a acestuia, inginerii și proiectanții pot lua decizii în cunoștință de cauză atunci când selectați o supapă pentru o aplicație specifică.
În calitate de furnizor de supape cu bilă pneumatică, ne-am angajat să oferim clienților noștri supape de înaltă calitate, care oferă performanțe excelente ale fluxului. Dacă aveți întrebări cu privire la coeficientul de flux sau aveți nevoie de asistență în selectarea supapei potrivite pentru aplicația dvs., nu ezitați să ne contactați. Avem o echipă de ingineri cu experiență care vă pot oferi sfaturi și îndrumări ale experților. Să lucrăm împreună pentru a ne asigura că sistemul dvs. funcționează eficient și în mod fiabil.
Referințe
- Crane Co., „Fluxul de lichide prin supape, fitinguri și țeavă”, Hârtie tehnică nr. 410.
- ASME B16.34, "Valve - flanșate, filetate și sudură."
- ISO 5167, "Măsurarea fluxului de fluid cu ajutorul plăcilor de orificiu, duze și tuburi venturi introduse în conducte circulare - Conductele de secțiune care funcționează complet."
