Hei acolo! În calitate de furnizor de valve fluture WCB, sunt foarte încântat să mă scufund în caracteristicile de curgere ale acestor supape uimitoare. Să intrăm direct în asta!
Înțelegerea de bază a supapelor fluture WCB
În primul rând, să vorbim puțin despre ce sunt valvele fluture WCB. WCB este un material comun pentru corpurile de supape, cunoscut pentru rezistența și durabilitatea sa bună. O supapă fluture, pe de altă parte, este un tip de supapă un sfert de tură care utilizează un disc pentru a controla fluxul de fluid. Când discul este paralel cu direcția de curgere, supapa este complet deschisă, permițând debitul maxim. Când este perpendiculară, supapa este închisă, oprind fluxul.
Caracteristici de curgere
1. Coeficientul de curgere (Cv)
Coeficientul de curgere, sau Cv, este un factor crucial atunci când vine vorba de înțelegerea caracteristicilor de curgere ale unei supape fluture WCB. Cv reprezintă cantitatea de apă (în galoane SUA pe minut) care va curge prin supapă cu o cădere de presiune de 1 psi pe valvă. O valoare Cv mai mare înseamnă că supapa poate trece mai mult fluid pentru o anumită cădere de presiune.
Pentru valvele fluture WCB, valoarea Cv depinde de mai mulți factori, cum ar fi dimensiunea supapei, forma discului și tipul de scaun. În general, supapele mai mari au valori Cv mai mari. De exemplu, o supapă fluture WCB de 6 inchi va avea un Cv semnificativ mai mare decât una de 2 inchi. Forma discului joacă, de asemenea, un rol. Un design raționalizat al discului poate reduce rezistența la curgere și poate crește Cv.
2. Turbulențe și căderi de presiune
Când fluidul curge printr-o supapă fluture WCB, există întotdeauna un anumit grad de turbulență și cădere de presiune. Turbulența apare deoarece discul perturbă curgerea lină a fluidului. Acest lucru poate duce la pierderi de energie și poate provoca, de asemenea, zgomot și vibrații.
Căderea de presiune pe supapă este legată de debitul și de rezistența supapei. Pe măsură ce debitul crește, crește și căderea de presiune. Cu toate acestea, supapele fluture WCB bine proiectate pot minimiza căderea de presiune. De exemplu, supapele cu un disc cu profil redus și o suprafață interioară netedă pot reduce rezistența la curgere, rezultând o cădere de presiune mai mică.
3. Model de flux
Modelul de curgere printr-o supapă fluture WCB este complex. Când supapa este parțial deschisă, debitul este asimetric. Fluidul tinde să curgă mai mult pe o parte a discului, ceea ce poate cauza uzura neuniformă a componentelor supapei. Pe măsură ce supapa se deschide mai mult, debitul devine mai simetric, dar există încă un anumit grad de turbionare și amestecare.
Pentru a îmbunătăți modelul de curgere, unele valve fluture WCB sunt proiectate cu caracteristici speciale, cum ar fi palete de ghidare sau un disc conturat. Aceste caracteristici ajută la dirijarea fluxului mai lin și la reducerea turbulențelor.
Aplicații și cerințe de flux
Vanele fluture WCB sunt utilizate într-o gamă largă de aplicații, fiecare având propriile cerințe de debit.
1. Tratarea apei
În stațiile de tratare a apei, supapele fluture WCB sunt folosite pentru a controla fluxul de apă prin diferite procese, cum ar fi filtrarea, sedimentarea și dezinfecția. Cerințele de debit în aceste aplicații sunt de obicei relativ stabile, cu necesitatea unui control precis al debitului. Supapele trebuie să poată face față unei game de debite fără a provoca căderi excesive de presiune.
2. Sisteme HVAC
În sistemele de încălzire, ventilație și aer condiționat (HVAC), supapele fluture WCB sunt utilizate pentru a controla fluxul de aer și apă. Cerințele de debit în sistemele HVAC pot varia în funcție de dimensiunea clădirii și de cerințele specifice ale sistemului. De exemplu, într-o clădire comercială mare, supapele ar putea trebui să gestioneze debite mari pentru a asigura o ventilație adecvată și un control al temperaturii.
3. Procese industriale
În procesele industriale, cum ar fi producția chimică și prelucrarea alimentelor, supapele fluture WCB sunt utilizate pentru a controla fluxul diferitelor fluide. Cerințele de debit în aceste aplicații pot fi foarte solicitante, având nevoie de un control precis al debitului și capacitatea de a gestiona fluide corozive sau abrazive.
Comparație cu alte tipuri de supape
Când vine vorba de caracteristicile de curgere, valvele fluture WCB au unele avantaje și dezavantaje în comparație cu alte tipuri de supape.
1. Supape cu glob
Supapele cu glob sunt cunoscute pentru capabilitățile lor excelente de reglare. Ele pot oferi un control foarte precis al debitului, mai ales la debite mici. Cu toate acestea, au o cădere de presiune relativ mare în comparație cu valvele fluture WCB. Valvele fluture WCB, pe de altă parte, au o cădere de presiune mai mică și pot face față debitelor mai mari, dar este posibil să nu fie la fel de precise în reglare.
2. Supape cu bilă
Supapele cu bilă sunt similare cu supapele fluture prin faptul că sunt, de asemenea, supape cu un sfert de tură. Cu toate acestea, supapele cu bilă au de obicei un element de închidere mai sferic, care poate oferi o etanșare mai bună. Robinetele fluture WCB, deși s-ar putea să nu aibă o etanșare la fel de etanșă ca supapele cu bilă, sunt mai rentabile și pot fi utilizate într-o gamă mai largă de aplicații.
Gama noastră de produse

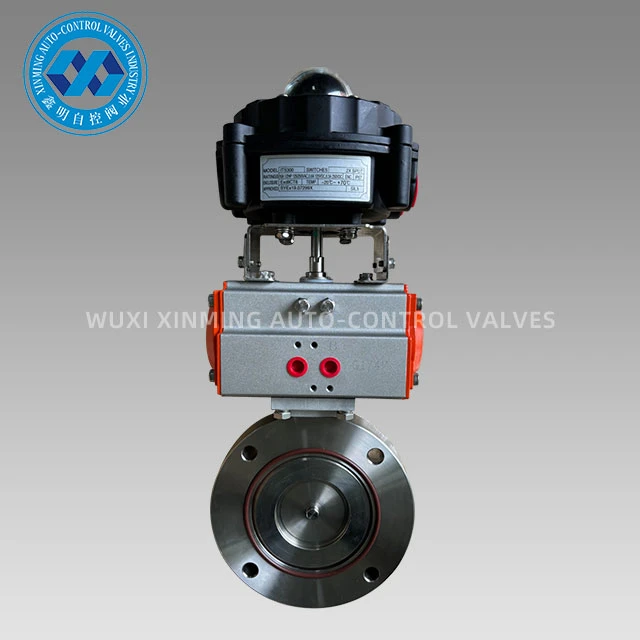

În calitate de furnizor de supape fluture WCB, oferim o gamă largă de produse pentru a satisface diferite cerințe de debit. AvemSupapă fluture de vid cu actuator pneumatic, care este potrivit pentru aplicații în care este implicat un mediu de vid. Aceste supape sunt proiectate pentru a oferi un control fiabil al debitului în sistemele de vid.
Avem și noiActuator pneumatic Tri - supapă fluture excentrică. Designul tri-excentric al acestor supape oferă o etanșare mai bună și reduce uzura, făcându-le ideale pentru aplicații de înaltă presiune și temperatură înaltă.
Un alt produs din gama noastră esteSupapă fluture cu flanșă, pneumatică, rezistentă la explozie la temperatură ridicată din oțel inoxidabil. Această supapă este fabricată din oțel inoxidabil, ceea ce o face rezistentă la coroziune. De asemenea, este proiectat să reziste la temperaturi ridicate și este rezistent la explozie, ceea ce îl face potrivit pentru utilizare în medii periculoase.
Concluzie
În concluzie, caracteristicile de curgere ale supapelor fluture WCB sunt influențate de mai mulți factori, cum ar fi coeficientul de curgere, turbulența, căderea de presiune și modelul de curgere. Aceste supape sunt utilizate pe scară largă în diverse aplicații datorită eficienței costurilor, căderii de presiune relativ scăzute și capacității de a gestiona debite mari.
Dacă sunteți pe piața pentru supape fluture WCB sau aveți întrebări despre caracteristicile debitului acestora, nu ezitați să contactați. Suntem aici pentru a vă ajuta să găsiți supapa potrivită pentru nevoile dumneavoastră specifice. Fie că este vorba despre o stație de tratare a apei, un sistem HVAC sau un proces industrial, avem expertiza și produsele pentru a răspunde cerințelor dumneavoastră. Să avem o discuție și să vedem cum putem lucra împreună pentru a obține cea mai bună soluție de control al fluxului pentru tine.
