În calitate de furnizor de valve de fluturi din PVC, am asistat de prima dată la relația complexă dintre poziția supapei și fluxul printr -o supapă de fluture din PVC. Această relație nu este doar fundamentală pentru funcționarea eficientă a sistemelor de fluide, ci și crucială pentru industriile care se bazează pe controlul precis al fluxului. În acest blog, vom aprofunda efectele poziției valvei asupra fluxului, explorând principiile de bază, implicațiile practice și aplicațiile din lumea reală.
Înțelegerea valvelor de fluturi din PVC
Înainte de a discuta despre impactul poziției valvei asupra fluxului, să înțelegem pe scurt care este o supapă de fluture din PVC. O supapă de fluture din PVC este o supapă de viraj care folosește un disc („fluturele”) pentru a regla fluxul de lichid printr-o țeavă. Discul se rotește pe un arbore și, prin rotirea mânerului supapei sau a actuatorului, discul poate fi poziționat oriunde între complet deschis și complet închis. Acest design simplu, dar eficient, face ca supapele de fluturi din PVC să fie populare într -o gamă largă de aplicații, inclusiv tratarea apei, irigarea, procesarea chimică și sistemele de HVAC.
Elementele de bază ale controlului fluxului
Controlul debitului este procesul de reglare a volumului, presiunii și vitezei unui fluid care curge printr -o conductă. În contextul unei supape de fluture din PVC, controlul debitului se realizează prin reglarea poziției discului de supapă. Când discul este complet deschis, acesta este paralel cu direcția debitului, permițând fluxul maxim prin supapă. În schimb, atunci când discul este complet închis, este perpendicular pe direcția de curgere, blocând complet fluxul.
Relația dintre poziția supapei și debitul nu este liniară. La deschideri scăzute ale valvei, o modificare mică a poziției valvei poate duce la o modificare semnificativă a debitului. Pe măsură ce supapa se apropie de poziția complet deschisă, modificarea debitului devine mai puțin pronunțată pentru aceeași modificare a poziției valvei. Această relație neliniară se datorează modelelor de debit complex în jurul discului de supapă și căderii de presiune rezultate pe supapă.
Efectele poziției supapei asupra debitului
1. Debitul
Cel mai evident efect al poziției valvei asupra debitului este modificarea debitului. Așa cum am menționat anterior, debitul este maxim atunci când supapa este complet deschisă și zero atunci când supapa este complet închisă. Între aceste două extreme, debitul este proporțional cu zona efectivă a secțiunii transversale a deschiderii valvei. Zona efectivă a secțiunii transversale este determinată de poziția discului de supapă și de forma corpului valvei.
De exemplu, atunci când supapa este parțial deschisă, discul creează o restricție în calea fluxului, reducând zona efectivă a secțiunii transversale și astfel debitul. Gradul de restricție depinde de unghiul discului în raport cu direcția de curgere. Un unghi mai mic (mai aproape de deschidere complet) are ca rezultat o zonă transversală mai mare în secțiune transversală și un debit mai mare, în timp ce un unghi mai mare (mai aproape de complet închis) are ca rezultat o zonă transversală mai mică în secțiune transversală și un debit mai mic.
2. Căderea de presiune
Un alt efect important al poziției valvei asupra debitului este căderea de presiune pe supapă. Căderea de presiune este diferența de presiune între părțile din amonte și din aval ale supapei. Când supapa este complet deschisă, căderea de presiune este minimă, deoarece calea de curgere este relativ nerestricționată. Cu toate acestea, pe măsură ce supapa este închisă, căderea de presiune crește datorită rezistenței crescute la flux cauzate de discul de supapă.
Căderea de presiune pe o supapă de fluture din PVC este influențată de mai mulți factori, inclusiv dimensiunea valvei, poziția valvei, debitul și proprietățile fluidului. În general, căderea de presiune crește odată cu scăderea deschiderii valvei și creșterea debitului. Scăderea excesivă de presiune poate duce la pierderi de energie, eficiență redusă a sistemului și deteriorare potențială a supapei și a altor componente din sistem.
3. Turbulența fluxului
Poziția supapei afectează, de asemenea, turbulența fluxului din supapă și conducta din aval. Turbulența este mișcarea neregulată și haotică a particulelor fluide, care pot provoca zgomot, vibrații și eroziune. Când supapa este complet deschisă, fluxul este relativ laminar (neted și ordonat), ceea ce duce la o turbulență minimă. Cu toate acestea, pe măsură ce supapa este închisă, fluxul devine mai turbulent datorită separării fluxului de discul de supapă și formarea de edzii și vortice.
Gradul de turbulență depinde de poziția valvei, de debitul și de proiectarea supapei. În unele aplicații, cum ar fi în conductele care transportă lichide abrazive, turbulența excesivă poate provoca o eroziune semnificativă a discului de supapă și a pereților conductei, ceea ce duce la o defecțiune prematură a supapei și a sistemului.
Implicații practice și aplicații
1. Reglarea fluxului
Capacitatea de a controla debitul prin reglarea poziției supapei face ca supapele de fluturi din PVC să fie ideale pentru aplicații în care este necesară o reglare precisă a debitului. De exemplu, în stațiile de tratare a apei, supapele de fluturi din PVC sunt utilizate pentru a controla fluxul de apă prin diferite procese de tratament, cum ar fi filtrarea, dezinfectarea și sedimentarea. Prin reglarea poziției supapei, operatorii se pot asigura că cantitatea corectă de apă curge prin fiecare proces, optimizând eficiența tratamentului și calitatea apei.
2. Control porn/oprit
În plus față de reglarea fluxului, valvele de fluturi din PVC sunt, de asemenea, utilizate în mod obișnuit pentru controlul pornit/oprit. Când supapa este complet deschisă, permite fluidului să curgă liber prin conductă, iar atunci când supapa este complet închisă, oprește fluxul complet. Acest lucru face ca supapele de fluturi din PVC să fie adecvate pentru aplicații în care este necesar un control simplu și fiabil de pornire/oprire, cum ar fi în sistemele de irigare, unde supapa poate fi utilizată pentru a porni și opri alimentarea cu apă, după cum este necesar.
3. Izolare
Valvele de fluturi din PVC pot fi, de asemenea, utilizate în scopuri de izolare. Într -un sistem de conducte, supapele de izolare sunt utilizate pentru a izola o secțiune a conductei pentru întreținere, reparație sau inspecție. Prin închiderea valvei de izolare, fluxul de lichid la secțiunea izolată poate fi oprit, permițând efectuarea lucrărilor de întreținere în siguranță. Valvele de fluturi din PVC sunt adesea folosite ca supape de izolare datorită timpului lor de închidere rapidă și a performanței fiabile de etanșare.
Exemple din lumea reală
Pentru a ilustra efectele practice ale poziției valvei asupra fluxului, să luăm în considerare câteva exemple din lumea reală.
1. Uzina de procesare chimică
Într -o instalație de procesare chimică, supapele de fluturi din PVC sunt utilizate pentru a controla fluxul diferitelor substanțe chimice prin diferite etape ale procesului de producție. De exemplu, într -un vas de reacție, o supapă de fluture din PVC este utilizată pentru a controla fluxul de reactanți în vas. Prin reglarea poziției valvei, operatorul poate controla viteza de reacție și se poate asigura că reacția va avea loc la viteza dorită.
2. Sistem HVAC
Într -un sistem HVAC (încălzire, ventilație și aer condiționat), supapele de fluturi din PVC sunt utilizate pentru a controla fluxul de aer sau apă prin sistem. De exemplu, într -un sistem de apă răcit, o supapă de fluture din PVC este utilizată pentru a controla fluxul de apă răcită către unitățile de manipulare a aerului. Prin reglarea poziției supapei, operatorul poate controla temperatura și umiditatea aerului din clădire, asigurând un mediu interior confortabil și sănătos.
3. Sistemul de distribuție a apei
Într -un sistem de distribuție a apei, supapele de fluturi din PVC sunt utilizate pentru a controla fluxul de apă prin conducte. De exemplu, într -un principal de apă, o supapă de fluture din PVC este utilizată pentru a controla fluxul de apă către diferite cartiere sau districte. Prin reglarea poziției supapei, utilitatea de apă poate asigura că apa este distribuită uniform și eficient în întregul sistem.
Concluzie
În concluzie, poziția supapei are un efect semnificativ asupra fluxului printr -o supapă de fluture din PVC. Prin reglarea poziției supapei, operatorii pot controla debitul, căderea presiunii și turbulența debitului, care sunt esențiale pentru funcționarea eficientă a sistemelor de fluide. Valvele de fluturi din PVC sunt utilizate pe scară largă în diferite industrii pentru reglarea fluxului, control on/off și izolare, datorită proiectării simple, performanței fiabile și rentabilității.

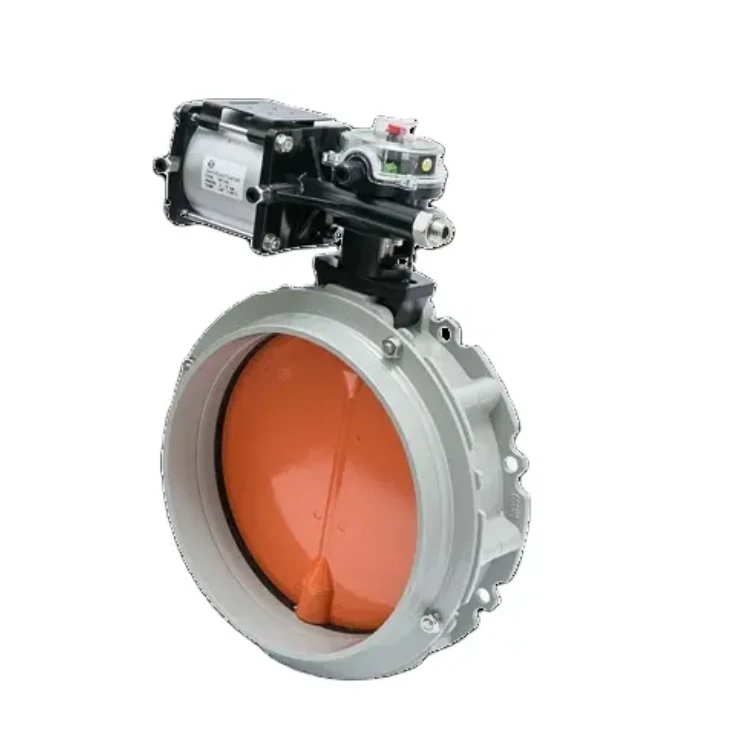

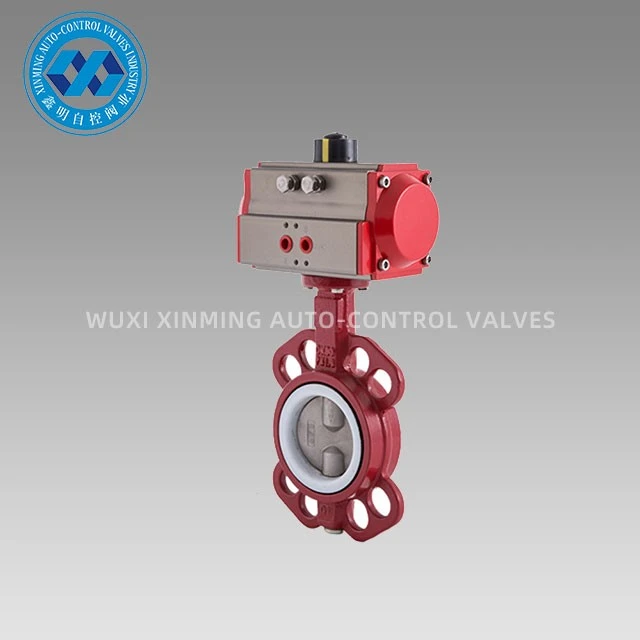

Dacă sunteți în căutarea de supape de fluturi din PVC de înaltă calitate pentru aplicația dvs., oferim o gamă largă de produse, inclusivActuator penumatic Valva de fluture de fluture de fier ductile,Valvă fluture din aluminiu de praf pneumatic, șiValvă de fluture din PVC cu actuator pneumatic. Valvele noastre sunt proiectate și fabricate pentru a îndeplini cele mai înalte standarde de calitate și performanță, asigurând o funcționare fiabilă și o durată de viață lungă.
Vă invităm să ne contactați pentru a discuta cerințele dvs. specifice și pentru a explora modul în care supapele noastre de fluturi din PVC vă pot satisface nevoile. Echipa noastră de vânzări cu experiență este gata să vă ajute cu selecția produselor, asistență tehnică și sfaturi pentru achiziții. Să lucrăm împreună pentru a obține un control eficient și fiabil al fluxului în sistemul dvs.
Referințe
- Miller, RW (1996). Manual de inginerie de măsurare a fluxului. McGraw-Hill.
- Streeter, VL, & Wylie, EB (1981). Mecanică fluidă. McGraw-Hill.
- Idelchik, IE (1994). Manual de rezistență hidraulică. CRC PRESS.
