Hei acolo! În calitate de furnizor de supape cu bilă sudate, de multe ori am fost întrebat despre diferențele dintre supapele cu bilă sudate plutitoare și montată pe trunnion. Așadar, m-am gândit să scriu acest blog pentru a-l descompune într-un mod simplu și ușor de înțeles.
Să începem cu elementele de bază. O supapă cu bilă este un tip de supapă care folosește un disc sferic pentru a controla fluxul de fluid printr -o țeavă. Mingea are o gaură în mijloc, iar atunci când robinetul este deschis, gaura se aliniază cu țeava, permițând să curgă lichidul. Când supapa este închisă, bila este rotită cu 90 de grade, blocând fluxul de lichid.
Acum, să vorbim despre cele două tipuri principale de supape cu bilă sudate: plutitoare și montată pe trunnion.
Valvele cu bilă sudate plutitoare
O supapă cu bilă sudată plutitoare este cel mai frecvent tip de supapă cu bilă. În acest design, mingea nu este fixată în loc, dar este liberă să plutească între cele două scaune. Când supapa este închisă, presiunea fluidului împinge mingea pe scaunul din aval, creând o etanșare strânsă. Scaunul din amonte oferă doar sprijin și nu contribuie semnificativ la sigilare.
Unul dintre avantajele principale ale unei supape cu bilă sudată plutitoare este simplitatea acesteia. Are mai puține părți în comparație cu o supapă cu bilă montată pe trunnion, ceea ce face mai ușor și mai ieftin de fabricat. De asemenea, are un design relativ compact, ceea ce îl face potrivit pentru aplicații în care spațiul este limitat.
Un alt avantaj este performanța sa excelentă de sigilare. Proiectarea bilei plutitoare permite supapei să se adapteze la modificările presiunii și temperaturii, asigurând o etanșare strânsă chiar și în condiții diferite. Acest lucru îl face ideal pentru aplicații în care este necesar un grad ridicat de prevenire a scurgerilor, cum ar fi în industria petrolului și a gazelor.
Cu toate acestea, supapele cu bilă sudate plutitoare au, de asemenea, unele limitări. În general, acestea nu sunt potrivite pentru aplicații de înaltă presiune, deoarece presiunea fluidului poate determina deformarea mingii, ceea ce duce la pierderea performanței de etanșare. De asemenea, nu sunt recomandate pentru supape cu diametrul mare, deoarece greutatea mingii o poate determina să se strecoare, afectând din nou sigilarea.
Dacă sunteți interesat de supapele noastre cu bilă sudate plutitoare sau de alte tipuri de supape cu bilă, precumSupapă cu bilă cu fir de 1pc, nu ezitați să vă adresați mai multe informații.
Valve cu bilă sudate montate pe trunion
Pe de altă parte, o supapă cu bilă sudată montată pe trunion are un design diferit. În acest tip de supapă, mingea este susținută de trunnii, care sunt arbori mici situați în partea de sus și de jos a mingii. Trunnions permit mingea să se rotească liber, păstrându -l pe loc.
Principalul avantaj al unei supape cu bilă sudată montată pe trunion este capacitatea sa de a gestiona aplicații de înaltă presiune și cu diametru mare. Suportul de trunion reduce sarcina pe scaune, împiedicând mingea să se deformeze sub presiune ridicată. Acest lucru îl face potrivit pentru aplicațiile din industria petrolului și a gazelor, unde conductele de înaltă presiune sunt frecvente.
Un alt avantaj este durabilitatea sa îmbunătățită. Suportul de trunion ajută la distribuirea sarcinii uniform pe bilă și scaune, reducând uzura. Acest lucru duce la o durată de viață mai lungă pentru supapă, care vă poate economisi bani pe termen lung.
Cu toate acestea, supapele cu bilă sudate montate pe trunnion sunt mai complexe și costisitoare de fabricat în comparație cu supapele cu bilă plutitoare. De asemenea, au o amprentă mai mare, care poate să nu fie potrivită pentru aplicațiile în care spațiul este limitat.

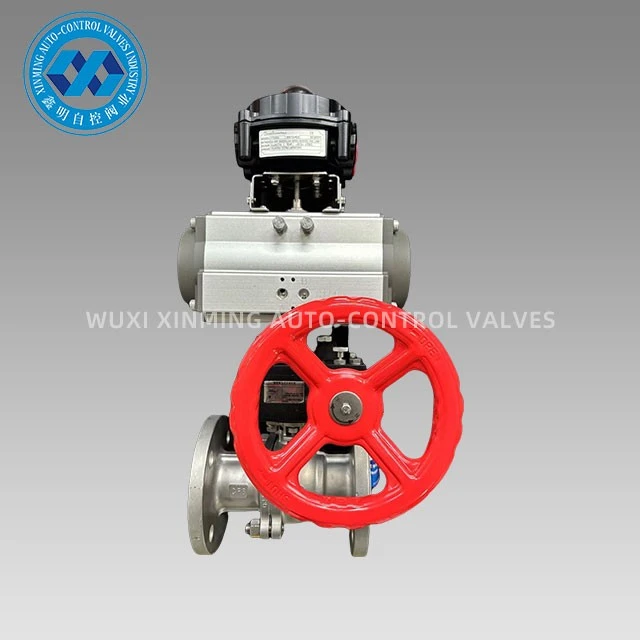

Dacă aveți nevoie de o supapă de bilă sudată montată pe trunion pentru aplicația dvs. de înaltă presiune sau sunteți interesat de a noastrăSupapă cu bilă pneumatică rezistentă la exploziesauValva cu bilă pneumatică, nu ezitați să ne contactați.
Diferențe cheie
Acum că am discutat despre caracteristicile de bază ale supapelor cu bilă sudate plutitoare și montată pe trunnion, să rezumăm diferențele cheie dintre cele două:
- Proiecta: Principala diferență constă în modul în care este susținută mingea. O supapă cu bilă plutitoare are o minge care este liberă să plutească între scaune, în timp ce o supapă cu bilă montată pe trunnion are o minge care este susținută de trunnii.
- Rating de presiune: Valvele cu bilă plutitoare sunt, în general, potrivite pentru aplicații cu presiune joasă până la medie, în timp ce supapele cu bilă montate pe trunnion pot gestiona aplicații de înaltă presiune.
- Dimensiune: Valvele cu bilă plutitoare sunt mai frecvent utilizate pentru supape cu diametru mic și mediu, în timp ce supapele cu bilă montate pe trunnion sunt preferate pentru supape cu diametrul mare.
- Performanță de sigilare”
- Cost: Valvele cu bilă plutitoare sunt, în general, mai ieftine de fabricare și cumpărare în comparație cu supapele cu bilă montate pe trunnion.
Pe care ar trebui să alegeți?
Alegerea dintre o supapă de bilă sudată și montată pe trunnion depinde de mai mulți factori, inclusiv de presiunea și temperatura aplicației, dimensiunea supapei și bugetul.
Dacă lucrați la o aplicație cu presiune mică până la medie, cu o supapă cu diametru mic și medie, iar costul este o preocupare majoră, o supapă cu bilă sudată plutitoare poate fi cea mai bună alegere. Oferă performanțe bune de sigilare la un cost relativ redus.
Pe de altă parte, dacă aveți de-a face cu aplicații de înaltă presiune și cu diametru mare, o supapă cu bilă sudată montată pe trunnion este calea de urmat. Poate gestiona presiunea ridicată și oferă o soluție mai durabilă și mai fiabilă.
Suntem aici pentru a vă ajuta să faceți alegerea corectă pentru aplicația dvs. specifică. Indiferent dacă aveți nevoie de o supapă de bilă sudată plutitoare sau montată pe trunnion sau orice alt tip de supapă cu bilă din gama noastră de produse, vă putem oferi sfaturi de expertiză și produse de înaltă calitate de care aveți nevoie. Trebuie doar să ne adresați și vom începe discuția despre achiziții.
Referințe
- Manual Valve, ediția a IV -a, de Jstjst Smith
- Supape industriale: selecție și dimensionare, de Jrajra Perry
