Hei acolo! În calitate de furnizor de supape de fluturi WCB, de multe ori am fost întrebat despre cerințele de instalare pentru aceste supape într -o conductă. Deci, m -am gândit să împărtășesc câteva idei care să te ajute.
În primul rând, să vorbim despre ce este o supapă de fluturi WCB. Este un tip de sfert - robinet care folosește un disc pentru a controla fluxul de fluid într -o conductă. Partea WCB se referă la materialul corpului valvei, care este un tip de oțel de carbon cunoscut pentru rezistența și durabilitatea acestuia.
Pregătirea conductelor
Înainte de a instala o supapă de fluture WCB, conducta trebuie să fie pregătită corect. Conducta trebuie să fie curată și lipsită de orice resturi, rugină sau murdărie. Orice particule străine din conductă pot deteriora discul de supapă sau suprafața de etanșare, ceea ce duce la scurgeri sau la funcționare necorespunzătoare. Puteți utiliza un curățător de conducte sau o explozie de aer cu presiune ridicată pentru a curăța interiorul conductei.
Conducta trebuie, de asemenea, să fie tăiată la lungimea corectă. Asigurați -vă că capetele conductei sunt pătrate și netede. Dacă capetele nu sunt pătrate, poate provoca aliniere necorespunzătoare în timpul instalării supapei, ceea ce va afecta performanța supapei. Puteți utiliza un tăietor de țeavă sau un ferăstrău pentru a tăia conducta, apoi puteți utiliza un fișier pentru a netezi marginile.
Inspecția supapei
Odată ce conducta este gata, este timpul să inspectați supapa de fluture WCB. Verificați supapa pentru orice deteriorare vizibilă, cum ar fi fisuri, scufundări sau zgârieturi pe corpul supapei sau pe disc. De asemenea, asigurați -vă că tulpina supapei se rotește lin fără legătură. Dacă observați probleme, contactați imediat producătorul sau furnizorul.
De asemenea, ar trebui să verificați suprafețele de etanșare ale supapei. Garniturile sunt cruciale pentru prevenirea scurgerilor. Căutați semne de uzură sau deteriorare pe sigilii. Dacă sigiliile sunt deteriorate, acestea trebuie înlocuite înainte de instalare.
Locația instalării
Alegerea locației potrivite de instalare este importantă. Supapa trebuie instalată într -un loc unde este ușor de accesat pentru întreținere și funcționare. Evitați instalarea supapei în zonele predispuse la inundații sau unde va fi expusă la temperaturi extreme sau substanțe corozive.
Supapa ar trebui să fie instalată și într -o secțiune dreaptă a conductei. Acest lucru asigură distribuția corespunzătoare a fluxului și reduce riscul de turbulență, ceea ce poate afecta performanța valvei. O regulă bună este de a avea cel puțin 5 - 10 diametre de țeavă de țeavă dreaptă în amonte și 2 - 3 diametre de țeavă în aval de supapă.
Montarea supapei
Când montați supapa de fluture WCB, asigurați -vă că este aliniată corespunzător cu conducta. Utilizați instrumente de aliniere, dacă este necesar, pentru a vă asigura că supapa este centrată și dreaptă. Puteți utiliza șuruburi și garnituri pentru a conecta supapa la conductă. Șuruburile trebuie strânse uniform pentru a evita stresul neuniform pe corpul valvei, ceea ce poate provoca scurgeri.
Este important să folosiți cuplul corect atunci când strângeți șuruburile. Peste - Strângerea șuruburilor poate deteriora supapa sau garniturile, în timp ce mai puțin - strângerea poate duce la scurgeri. Consultați instrucțiunile producătorului pentru valorile cuplului recomandate.
Instalarea actuatorului (dacă este cazul)

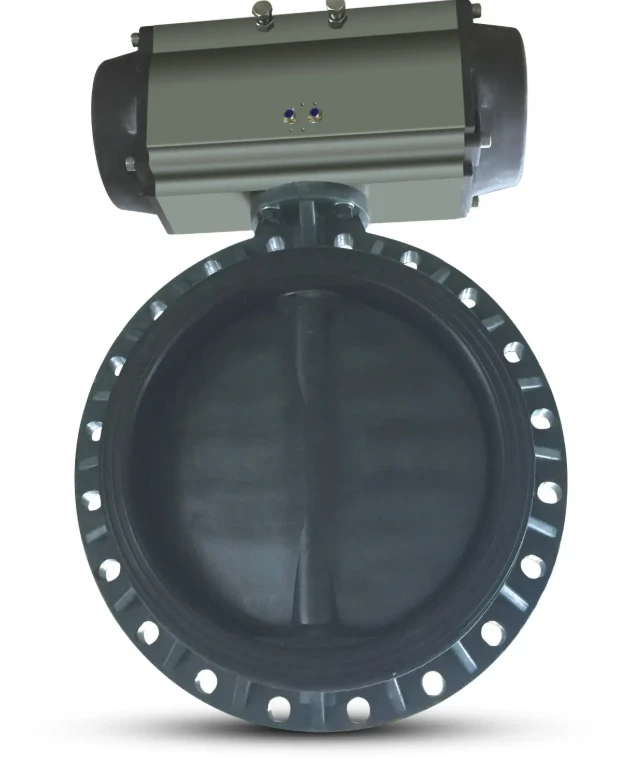

Dacă supapa ta de fluture WCB vine cu un actuator, cum ar fiControlul actuatorului Pneumatic PVC Valvă fluture, instalarea corectă a actuatorului este crucială. Actuatorul ar trebui să fie montat în siguranță pe tulpina supapei. Asigurați -vă că actuatorul este conectat corect sau conduct (în funcție de faptul că este un actuator electric sau pneumatic) și că toate conexiunile sunt strânse.
Testați actuatorul pentru a vă asigura că funcționează fără probleme și că poate deschide și închide supapa. Reglați setările actuatorului, dacă este necesar, pentru a obține funcționarea dorită a supapei.
Testarea presiunii
După instalarea supapei, este important să efectuați un test de presiune. Acest lucru ajută la verificarea oricăror scurgeri și să se asigure că supapa funcționează corect. Puteți utiliza un ecartament de presiune pentru a monitoriza presiunea în conductă.
Începeți prin creșterea lentă a presiunii în conductă. Fii cu ochii pe supapă și conexiunile pentru orice semne de scurgeri. Dacă observați scurgeri, opriți imediat presiunea și strângeți șuruburile sau înlocuiți garniturile, după cum este necesar.
Compatibilitate cu alte componente
Valva de fluture WCB ar trebui să fie compatibilă cu alte componente din sistemul de conducte. De exemplu, dacă utilizați unRelief Actuator Ball Butter Valvă fluture pneumatic cu sigiliu PTFE, asigurați -vă că este compatibil cu tipul de fluid, presiune și temperatură în conductă.
De asemenea, luați în considerare caracteristicile de flux ale supapei. Valva ar trebui să poată gestiona debitul și presiunea fluidului în conductă, fără a provoca căderi excesive de presiune sau restricții de debit.
SOFT - Considerații de sigiliu

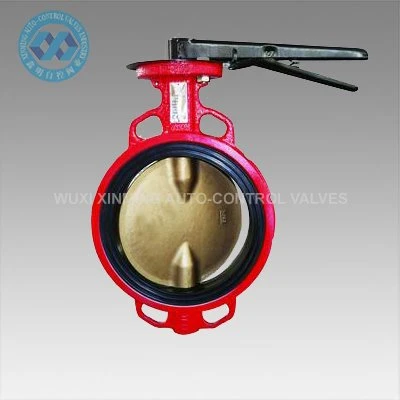

Dacă utilizați unMoale - sigilați robinetul fluture, există câteva considerente suplimentare. Moale - supapele de etanșare sunt mai sensibile la temperatură și expunere chimică. Asigurați -vă că materialul moale - de etanșare este compatibil cu lichidul din conductă.
De asemenea, aveți grijă atunci când instalați supape de etanșare moale. Evitați peste - strângerea șuruburilor, deoarece acest lucru poate deteriora etanșarea moale și poate provoca scurgeri.
Acces la întreținere
În cele din urmă, asigurați -vă că există suficient spațiu în jurul valvei pentru întreținere. Va trebui să puteți accesa supapa pentru inspecții de rutină, curățare și înlocuirea pieselor. Planificați -vă și asigurați -vă că nu există obstacole care să împiedice accesul ușor la supapă.
În concluzie, instalarea unei supape de fluture WCB într -o conductă necesită o pregătire atentă, tehnici de instalare adecvate și teste minuțioase. Urmând aceste cerințe de instalare, vă puteți asigura că supapa dvs. funcționează fără probleme și eficient pentru o lungă perioadă de timp.
Dacă sunteți pe piață pentru valvele de fluturi WCB sau aveți întrebări cu privire la instalarea lor, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta cu toate nevoile supapei și vă pot ajuta în alegerea supapei potrivite pentru aplicația dvs. specifică. Indiferent dacă aveți nevoie de o supapă simplă pentru un proiect la scară mică sau un sistem complex de supape pentru o aplicație industrială, v -am acoperit. Haideți să discutăm și să discutăm cum vă putem îndeplini cerințele!
