Hei acolo! În calitate de furnizor de supape cu bilă sanitară, am o experiență de experiență când vine vorba de a mă asigura că aceste supape să funcționeze de sus. În acest blog, vă voi parcurge cum să testați performanța unei supape de bilă sanitară.
1.. Inspecție vizuală
Înainte de a începe chiar testarea reală a performanței, o inspecție vizuală veche veche este esențială. Aruncați o privire atentă la supapă. Verificați dacă există semne evidente de deteriorare, cum ar fi fisuri, scufundări sau zgârieturi pe corp, bilă și tulpină a supapei. O supapă deteriorată își poate compromite performanța chiar de pe liliac. De asemenea, examinați sigiliile și garniturile. Acestea ar trebui să fie în stare bună, fără semne de uzură, îmbătrânire sau deformare. Dacă observați probleme în timpul acestei verificări vizuale, este un steag roșu și poate doriți să luați în considerare înlocuirea supapei sau a părților defecte.
2. Testarea presiunii
Unul dintre cele mai importante aspecte ale testării unei supape de bilă sanitară este testarea presiunii. Acest lucru ne ajută să determinăm cât de bine poate suporta supapa diferite de presiune fără scurgeri.
Testarea presiunii hidrostatice
Pentru testarea presiunii hidrostatice, folosim apa ca mediu de testare. În primul rând, închideți supapa și conectați -o la o platformă de testare a presiunii. Umpleți supapa și conductele conectate cu apă, asigurându -vă că sângerați orice aer. Apoi, crește treptat presiunea la presiunea de testare. Această presiune de testare este de obicei determinată de standardele industriei sau de specificațiile valvei.
Pentru majoritatea supapelor cu bilă sanitară, presiunea de testare este de aproximativ 1,5 ori mai mare decât presiunea maximă de lucru. Mențineți presiunea constantă pentru o anumită perioadă, de obicei 5 - 10 minute. În acest timp, inspectați cu atenție supapa pentru orice semne de scurgere. Verificați toate articulațiile, sigiliile și corpul supapei în sine. Dacă vedeți apă care se scurge sau se scurge, înseamnă că există o problemă cu performanța de sigilare a supapei.
Testarea presiunii pneumatice
Testarea presiunii pneumatice folosește aer sau un gaz inert precum azotul. Procesul este similar cu testarea hidrostatică, dar există câteva diferențe. Deoarece gazele sunt mai compresibile decât lichidele, creșterea presiunii și eliberarea trebuie să se facă mai atent. De asemenea, deoarece scurgerile de gaz pot fi mai greu de detectat vizual, folosim adesea o soluție de apă cu săpun pentru a verifica scurgerile.
Aplicați apa cu săpun pe toate punctele de scurgere potențiale de pe supapă. Dacă există o scurgere, gazul care evadează va forma bule în apa cu săpun. La fel ca în testarea hidrostatică, mențineți presiunea de testare pentru un timp stabilit și monitorizați supapa îndeaproape.
3. Testarea fluxului
Testarea fluxului este o altă parte crucială a evaluării performanței unei supape de bilă sanitară. Ne ajută să înțelegem cât de bine poate controla fluxul de fluid.
Deschis - Testarea fluxului
În testarea debitului deschis, deschideți complet supapa și lăsați fluidul (fie apă, fie un fluid reprezentativ de proces) prin acesta la un debit cunoscut. Măsurați căderea de presiune pe supapă folosind indicatoarele de presiune instalate în amonte și în aval de supapă. Căderea de presiune indică rezistența pe care o oferă supapa la debit.
O cădere scăzută de presiune înseamnă că supapa are caracteristici bune de curgere, permițând trecerea lichidului cu ușurință. Scăderile ridicate de presiune pot duce la creșterea consumului de energie și la reducerea eficienței sistemului. Comparați căderea de presiune măsurată cu presiunea specificată a supapei - curba căderii. Dacă valoarea măsurată este semnificativ mai mare decât valoarea specificată, ar putea însemna că există o problemă cu designul intern al supapei sau blocajele din supapă.
Flux - Testare de control
Fluxul - Testarea controlului este utilizată pentru a verifica cât de bine poate regla debitul. Reglați treptat robinetul de la complet deschis la complet închis și măsurați debitele corespunzătoare în diferite poziții ale valvei. Acest lucru ne ajută să creăm o curbă de flux - de control pentru supapă.
Un puț - performanța supapei cu bilă sanitară ar trebui să poată oferi un control neted și precis al debitului. Dacă debitul se schimbă în mod eratic sau dacă supapa nu se închid complet debitul atunci când este complet închis, există o problemă cu performanța sa de control.
4. Testarea cuplului
Testarea cuplului se referă la cât de multă forță este necesară pentru a deschide și închide supapa. Acest lucru este important, deoarece afectează ușurința de funcționare și durabilitatea pe termen lung a supapei.
Folosiți o cheie de cuplu pentru a măsura cuplul necesar pentru a deschide și închide supapa. Valorile cuplului ar trebui să fie în intervalul specificat de producătorul de valve. Dacă cuplul este prea mare, ar putea însemna că există o frecare în interiorul valvei, poate din cauza alinierii greșite, a părților deteriorate sau a unui lubrifiere necorespunzătoare. Pe de altă parte, dacă cuplul este prea scăzut, ar putea indica un mecanism intern liber sau uzat.
5. Testarea scurgerilor de scaune
Testarea scurgerilor de scaune este axată pe capacitatea supapei de a sigila atunci când este închisă. Există diferite metode de testare a scurgerilor scaunelor, dar o modalitate comună este de a utiliza un gaz de urmărire, cum ar fi heliu.
În primul rând, închideți supapa și creați o cameră sigilată în jurul scaunului supapei. Introduceți gazul de urmărire într -o parte a supapei. Apoi, utilizați un dispozitiv de detectare a gazului pentru a măsura cantitatea de gaz care se scurge prin scaun spre cealaltă parte.
Rata de scurgere a scaunelor admisă este de obicei specificată de standardele industriei. Dacă rata de scurgere măsurată depășește această limită, performanța de sigilare a scaunelor nu este la egalitate.
6. Testarea ciclului
Testarea ciclului implică deschiderea și închiderea supapei de mai multe ori pentru a simula utilizarea reală a lumii. Acest lucru ne ajută să verificăm durabilitatea și fiabilitatea valvei în timp.
Configurați o platformă de testare automată pentru a deschide și închide supapa la o frecvență specifică. Numărul de cicluri poate varia în funcție de aplicația prevăzută a supapei, dar de obicei este în mii. În timpul testării ciclului, monitorizați performanța supapei, inclusiv cerințele de cuplu, caracteristicile fluxului și scurgerea scaunelor.
Dacă supapa începe să prezinte semne de uzură, cum ar fi un cuplu crescut, fluxul redus sau scurgerea crescută a scaunelor pe măsură ce numărul de cicluri crește, s -ar putea să nu fie adecvat pentru o utilizare pe termen lung.
Gama noastră de produse

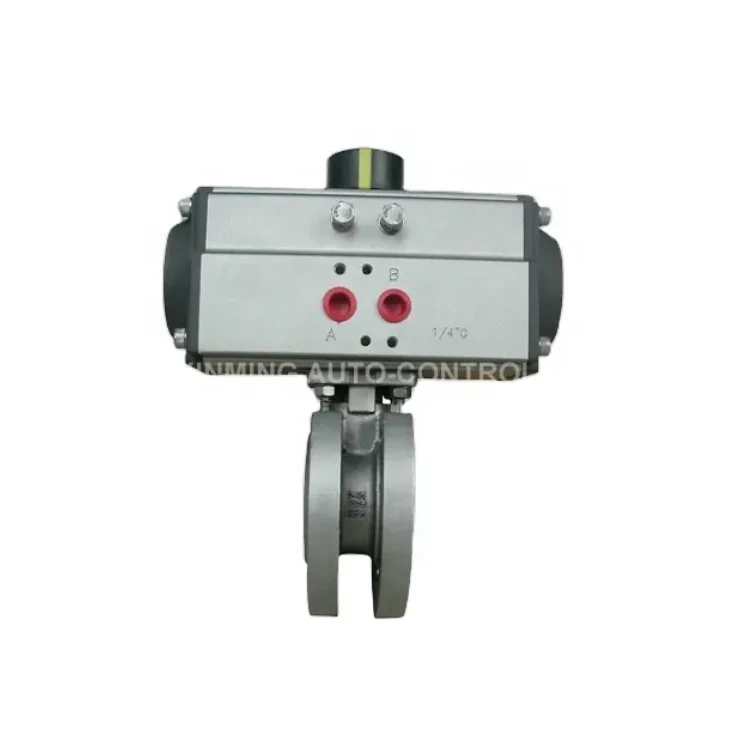

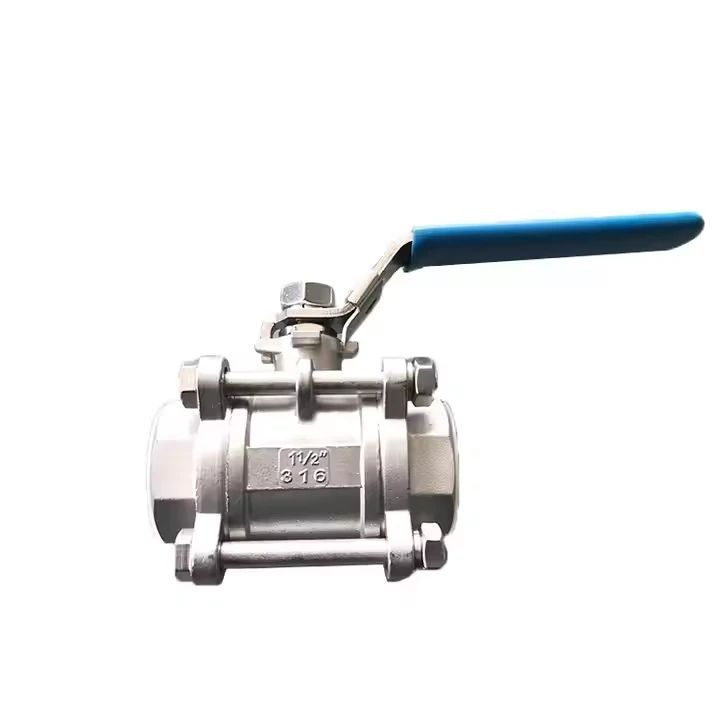

Oferim o mare varietate de supape cu bilă sanitară pentru a răspunde diferitelor nevoi ale clienților. De exemplu, avemValva cu bilă subțire a ambalajului de acționare pneumatică, care este cunoscut pentru designul său compact și performanțele excelente. NoastreSupapă cu bilă pneumatică Valvă cu bilă de alamă Valvă cu bilă de înaltă calitateeste confecționat din alamă de înaltă calitate, oferind o rezistență bună la coroziune. Și dacă aveți nevoie de o supapă cu o rotație de 180 de grade, a noastrăActuator pneumatic de 180 de grade Valvă cu mingea 3 căieste o alegere excelentă.
Dacă sunteți pe piață pentru supape cu bilă sanitară și doriți să vă asigurați că obțineți un produs de înaltă performanță, nu ezitați să ajungeți. Vă putem oferi informații detaliate despre produs și vă putem ajuta cu procesul de testare pentru a vă asigura că supapa respectă cerințele dvs. specifice. Contactați -ne pentru achiziții și să începem o relație de afaceri excelentă!
Referințe
- ASME B16.34 - Valve - FLANGED, FIRED și SOLDING
- API 598 - Inspecția și testarea valvei
- ISO 5208 - Valve industriale - Testarea presiunii valvelor
