Instalarea unei supape fluture WCB într-o conductă cu debit de mare viteză necesită o planificare atentă și o execuție precisă. În calitate de furnizor WCB Butterfly Valve, am fost martor direct la importanța instalării corecte pentru a asigura performanța pe termen lung a supapei și siguranța generală a sistemului de conducte. În acest blog, voi împărtăși pașii și considerațiile detaliate pentru acest proces de instalare.
Pregătire înainte de instalare
Înainte de a începe instalarea, este esențial să efectuați o inspecție completă a supapei fluture WCB și a conductei. În primul rând, verificați supapa pentru orice deteriorare vizibilă în timpul transportului, cum ar fi zgârieturi, zgârieturi sau fisuri pe corpul supapei, disc sau tijă. Asigurați-vă că toate componentele supapei, inclusiv garniturile, șuruburile și piulițele, sunt în stare bună.
Apoi, examinați conducta. Măsurați diametrul interior al conductei pentru a confirma că se potrivește cu dimensiunea supapei. Conducta trebuie să fie curată și fără reziduuri, rugină sau orice alți contaminanți care ar putea afecta performanța de etanșare a supapei. Utilizați instrumente de curățare adecvate, cum ar fi perii și aer comprimat, pentru a curăța bine conducta.
Selectarea locației potrivite
Alegerea locației corecte pentru supapa fluture WCB în conducta de curgere de mare viteză este esențială. Supapa trebuie instalată într-o secțiune dreaptă a conductei, departe de coturi, teuri sau alte elemente care perturbă fluxul. Se recomandă o secțiune dreaptă de cel puțin 5 - 10 ori diametrul conductei în amonte și de 2 - 3 ori diametrul conductei în aval de supapă. Acest lucru permite ca fluxul să fie stabil înainte și după trecerea prin supapă, reducând riscul de cavitație și uzură excesivă.
De asemenea, luați în considerare accesibilitatea supapei pentru întreținere și funcționare. Supapa trebuie instalată într-un loc unde să poată fi ușor accesibilă pentru inspecție, reparație și înlocuire. Evitați instalarea supapei în zone cu spațiu limitat sau unde poate fi blocată de alte echipamente.
Montarea supapei
Odată ce locația este determinată, este timpul să montați valva fluture WCB. Mai întâi, așezați garniturile pe ambele părți ale supapei. Asigurați-vă că garniturile sunt centrate și aliniate corect cu supapa și flanșele conductei. Garniturile trebuie realizate dintr-un material compatibil cu fluidul din conductă și cu condițiile de funcționare.
Apoi, aliniați supapa cu flanșele conductei. Utilizați un instrument de aliniere a flanșelor pentru a vă asigura că găurile pentru șuruburi din supapă și flanșele conductei sunt aliniate perfect. Introduceți șuruburile prin găuri și strângeți piulițele uniform. Nu strângeți complet piulițele în această etapă, deoarece aceasta poate provoca alinierea greșită.
Strângerea șuruburilor
Strângerea corectă a șuruburilor este esențială pentru o instalare fără scurgeri. Utilizați o cheie dinamometrică pentru a strânge șuruburile la valoarea recomandată a cuplului specificată de producătorul supapei. Strângeți șuruburile într-un model încrucișat pentru a asigura o distribuție uniformă a forței de strângere. Strângerea excesivă a șuruburilor poate deteriora garniturile și flanșele supapei, în timp ce strângerea insuficientă poate duce la scurgeri.
După strângerea șuruburilor la valoarea inițială a cuplului, verificați din nou alinierea supapei și a conductei. Dacă este necesar, faceți ajustări minore și apoi strângeți din nou șuruburile la valoarea finală a cuplului. Acest proces ajută la asigurarea unei etanșări adecvate și la prevenirea eventualelor scurgeri.
Testarea supapei
După finalizarea instalării, este necesar să testați valva fluture WCB. Mai întâi, efectuați o inspecție vizuală pentru a verifica dacă există semne evidente de nealiniere sau deteriorare. Apoi, efectuați un test de presiune pentru a verifica integritatea instalației.
Închideți supapa și creșteți treptat presiunea în conductă până la presiunea de funcționare. Verificați dacă există scurgeri în jurul flanșelor, garniturilor sau a corpului supapei. Dacă sunt detectate scurgeri, opriți imediat sistemul, eliberați presiunea și verificați din nou instalația. Efectuați ajustările necesare, cum ar fi strângerea șuruburilor sau înlocuirea garniturilor, apoi repetați testul de presiune.
Considerații speciale pentru debitul de mare viteză
Într-o conductă de curgere de mare viteză, trebuie luate în considerare considerații suplimentare. Fluxul de mare viteză poate provoca cavitația, care este formarea și prăbușirea bulelor de vapori în fluid. Cavitația poate deteriora discul supapei, scaunul și alte componente, ceea ce duce la o performanță redusă a supapei și o durată de viață mai scurtă.
Pentru a preveni cavitația, luați în considerare utilizarea unei supape cu un design adecvat, cum ar fi o supapă fluture de înaltă performanță. Aceste supape sunt proiectate pentru a gestiona debitul de mare viteză și pentru a reduce riscul de cavitație. În plus, puteți instala dispozitive de control al debitului în amonte de supapă pentru a reduce viteza debitului și a stabiliza debitul.
Întreținere și monitorizare
Întreținerea și monitorizarea regulată sunt esențiale pentru performanța pe termen lung a supapei fluture WCB într-o conductă cu debit de mare viteză. Stabiliți un program de întreținere pentru a inspecta periodic supapa. Verificați starea garniturilor, șuruburilor, discului supapei și scaunului pentru uzură sau deteriorare. Înlocuiți orice componente uzate în timp util.
Monitorizați parametrii de funcționare ai supapei, cum ar fi presiunea, temperatura și debitul. Orice modificare semnificativă a acestor parametri poate indica o problemă cu supapa sau sistemul de conducte. Utilizați un sistem de monitorizare pentru a colecta și analiza datele și luați măsurile adecvate pe baza rezultatelor.
Produse înrudite

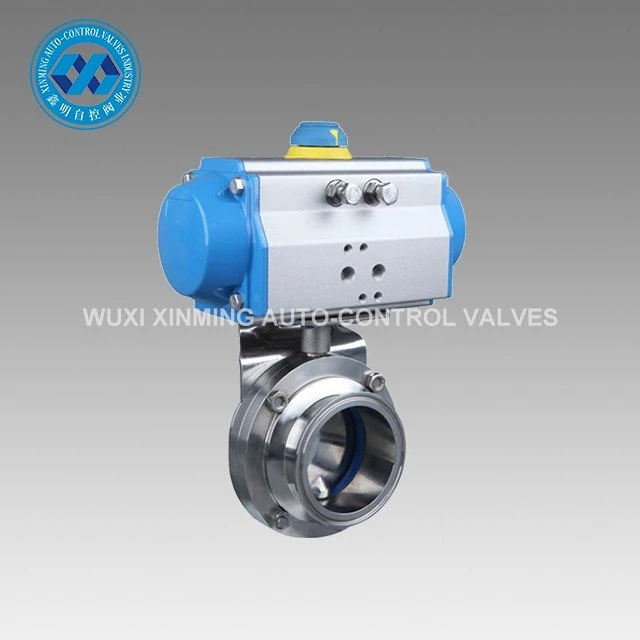

În calitate de furnizor de valve fluture WCB, oferim și o gamă largă de alte valve fluture de înaltă calitate. De exemplu, al nostruSupapă fluture pneumatică din oțel inoxidabil nou sosireeste conceput pentru diverse aplicații industriale, oferind performanță fiabilă și operare ușoară. NoastreSupapă fluture sanitarăeste potrivit pentru industria alimentară, a băuturilor și industria farmaceutică, respectând standarde stricte de igienă. Și a noastrăActuator pneumatic Tri - supapă fluture excentricăeste ideal pentru aplicații de înaltă presiune și temperatură înaltă.
