Hei acolo! În calitate de furnizor de supape cu bilă subțire, am văzut de prima dată cât de crucială este alinierea corectă în timpul instalării. O supapă cu bilă subțire nealiniată poate duce la tot felul de probleme, cum ar fi scurgerile, eficiența fluxului redus și chiar uzura prematură. Așadar, în acest blog, voi împărtăși câteva sfaturi despre cum să asigur alinierea corectă a unei supape cu bilă subțire în timpul instalării.
Pre -verificări de instalare
Înainte de a începe chiar procesul de instalare, este important să faceți câteva verificări. În primul rând, asigurați -vă că aveți supapa potrivită pentru slujbă. Verificați specificațiile supapei împotriva cerințelor de sistem. Nu doriți să ajungeți cu o supapă prea mică sau prea mare pentru conductă.
Verificați supapa pentru orice daune vizibile. Căutați fisuri, scufundări sau orice semne de coroziune. O supapă deteriorată nu va funcționa corect, chiar dacă este perfect aliniată. De asemenea, verificați suprafețele de împerechere ale supapei și ale conductei. Ar trebui să fie curate și fără resturi. Orice murdărie sau grime poate preveni o etanșare și o aliniere corespunzătoare.
Măsurarea și marcarea
Măsurarea exactă este esențială pentru alinierea corectă. Utilizați un instrument de măsurare fiabil, cum ar fi o măsură de bandă sau un etrier, pentru a măsura diametrul conductei și supapei. Asigurați -vă că măsurătorile se potrivesc. Dacă există o diferență semnificativă, poate fi necesar să căutați un adaptor sau o supapă diferită.
După ce ați confirmat măsurătorile, marcați conducta și supapa. Marcați linia centrală atât a conductei, cât și a supapei. Acest lucru vă va ajuta să le aliniați corect în timpul instalării. Puteți utiliza un marker permanent sau un scrib pentru a face notele.
Poziționarea supapei
La poziționarea valvei, este important să luăm în considerare direcția de curgere. Majoritatea supapelor cu bilă subțire au o săgeată care indică direcția de curgere. Asigurați -vă că săgeata de pe supapă se aliniază cu direcția de curgere din conductă. Direcția de curgere incorectă poate duce la o performanță redusă și chiar la deteriorarea supapei.
Puneți cu atenție supapa în conductă. Încercați să aliniați liniile centrale ale supapei și conducta cât mai strâns posibil. Este posibil să fie nevoie să utilizați un dispozitiv de ridicare, precum un elevator sau o macara, pentru supape mai mari. Asigurați -vă că supapa este la nivel și nu se înclină într -o parte.
Folosind instrumente de aliniere
Există mai multe instrumente de aliniere disponibile care vă pot ajuta să vă asigurați alinierea corectă. Unul dintre cele mai frecvente instrumente este un instrument de aliniere a flanșei. Dacă robinetul cu bilă subțire are flanșe, acest instrument poate fi foarte util. Ajută la alinierea găurilor de șuruburi din flanșele supapei și a conductei. Acest lucru asigură că șuruburile pot fi introduse cu ușurință și că supapa este așezată corespunzător.
Un alt instrument este un instrument de aliniere laser. Acest instrument folosește un fascicul laser pentru a oferi o referință precisă de aliniere. Poate fi util în special pentru conducte lungi sau când este necesară o precizie ridicată. Folosind un instrument de aliniere cu laser, vă puteți asigura că supapa este aliniată într -o toleranță foarte mică.
Strângerea șuruburilor
Odată ce supapa este în poziție și aliniată corespunzător, este timpul să strângeți șuruburile. Dar nu înnebuniți și nu le strângeți pe toate dintr -o dată. Trebuie să urmați o secvență de strângere specifică. Începeți prin strângerea șuruburilor într -un model încrucișat. Acest lucru ajută la distribuirea presiunii uniform în jurul flanșei și asigură o etanșare adecvată.
Folosiți o cheie de cuplu pentru a strânge șuruburile la valoarea de cuplu recomandată. Peste - Strângerea șuruburilor poate deteriora supapa sau conducta, în timp ce sub -strângere poate duce la scurgeri. Consultați manualul de instalare al supapei pentru valorile cuplului corect.
Testarea alinierii
După instalarea supapei și șuruburile sunt strânse, este important să testați alinierea. Puteți face o inspecție vizuală pentru a vă asigura că robinetul arată aliniat corespunzător. Verificați dacă există semne de aliniere greșită, cum ar fi lacunele dintre flanșe sau o supapă care pare a fi înclinată.
De asemenea, puteți efectua un test de presiune. Aplicați presiunea sistemului și verificați dacă există scurgeri. Dacă există scurgeri, ar putea fi un semn de aliniere greșită. În acest caz, este posibil să fie nevoie să slăbiți șuruburile, să realignați supapa și apoi să reinstalați șuruburile.
Probleme și soluții de aliniere comune
Uneori, s -ar putea să întâmpinați unele probleme comune de aliniere în timpul instalării. O problemă comună este alinierea necorespunzătoare a flanșei. Acest lucru se poate întâmpla dacă flanșele nu sunt prelucrate în mod corespunzător sau dacă conducta nu este dreaptă. Pentru a rezolva această problemă, puteți utiliza Shims pentru a ajusta alinierea. Shims sunt bucăți subțiri de material care pot fi așezate între flanșe pentru a corecta alinierea.
O altă problemă este alinierea necorespunzătoare a tulpinii. Acest lucru poate cauza probleme cu funcționarea supapei. Dacă observați că tulpina supapei nu se mișcă fără probleme sau că supapa este dificil de deschis și de închidere, s -ar putea datora alinierii greșite a tulpinilor. În acest caz, este posibil să fie nevoie să dezasamblați supapa și să realignați tulpina.
Importanța alinierii corespunzătoare pentru diferite tipuri de supape cu bilă subțire

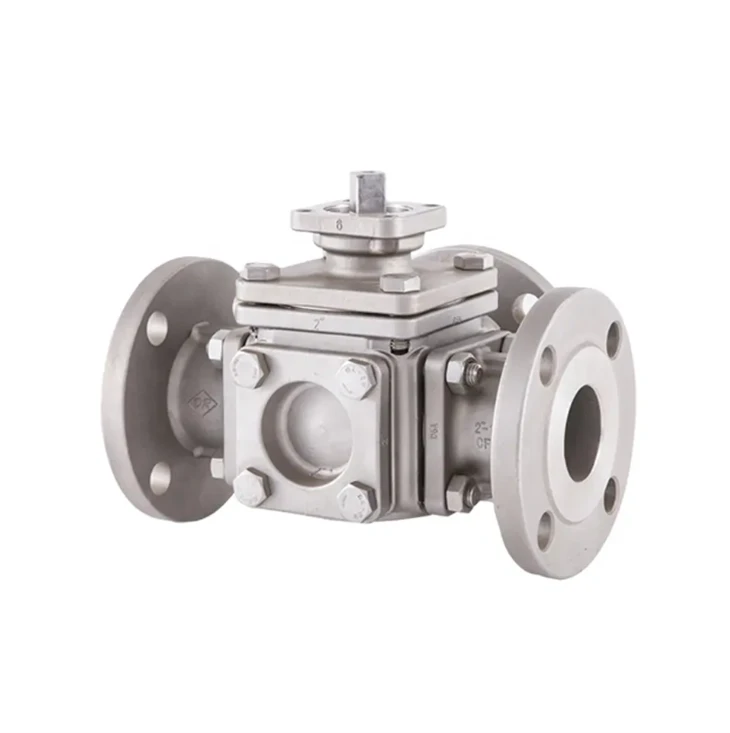

Diferite tipuri de supape cu bilă subțiri au cerințe de aliniere diferite. De exemplu, TheActuator pneumatic de 180 de grade Valvă cu mingea 3 căiTrebuie aliniat precis pentru a asigura funcționarea corectă a actuatorului. O supapă nealiniată poate determina funcționarea actuatorului, ceea ce duce la probleme cu controlul fluxului.
Dublu uniune L - Supapă cu bilă în formă de trei, în formăDe asemenea, necesită o aliniere atentă. Designul în formă de L înseamnă că supapa trebuie poziționată corect pentru a direcționa fluxul așa cum este prevăzut. Orice aliniere necorespunzătoare poate perturba modelul de flux și poate reduce eficiența sistemului.
Supape cu bilă electrică de înaltă performanță pentru o funcționare fiabilăsunt un alt tip care are nevoie de aliniere adecvată. Aceste supape sunt adesea utilizate în aplicații critice în care fiabilitatea este esențială. O supapă de bilă electrică nealiniată poate duce la probleme electrice și poate afecta performanța generală a sistemului.
Concluzie
Asigurarea alinierii corespunzătoare a unei supape cu bilă subțire în timpul instalării este esențială pentru performanța și longevitatea sa optimă. Urmând pașii pe care i -am prezentat în acest blog, de la verificări pre -instalare până la testarea alinierii, puteți evita multe probleme comune asociate cu valvele nealiniate.
Dacă sunteți pe piață pentru supape cu bile subțiri de înaltă calitate, suntem aici pentru a vă ajuta. Oferim o gamă largă de supape cu bilă subțiri care sunt concepute pentru a răspunde nevoilor dvs. specifice. Indiferent dacă aveți nevoie de o supapă simplă în două moduri sau o supapă mai complexă cu trei moduri, te -am acoperit. Dacă aveți întrebări sau doriți să discutați cerințele dvs., nu ezitați să vă contactați. Suntem întotdeauna bucuroși să vă ajutăm să găsiți supapa potrivită și să vă asigurăm un proces de instalare lină.
Referințe
- Manuale de instalare a supapei
- Standarde industriale pentru instalarea supapei
- Ghiduri tehnice privind montarea conductelor și alinierea supapei
