În calitate de furnizor de supape cu bilă de sigilare moale, am asistat de prima dată la importanța stăpânirii mecanismelor de deschidere și închidere a acestor componente esențiale. Ventilele cu bilă de sigilare moale sunt utilizate pe scară largă în diferite industrii, de la tratarea apei până la prelucrarea chimică, datorită performanței lor de etanșare fiabile și ușurinței de funcționare. În această postare pe blog, voi împărtăși câteva informații despre cum să controlați în mod eficient deschiderea și închiderea unei supape cu bilă de sigilare moale.
Înțelegerea elementelor de bază ale supapelor cu bilă de etanșare moale
Înainte de a intra în metodele de control, este crucial să înțelegem structura de bază și principiul de lucru al unei supape cu bilă de etanșare moale. O supapă tipică cu bilă de etanșare moale este formată dintr-o minge cu o aleză, o tulpină, un scaun și un corp. Mingea este componenta de bază care controlează fluxul de fluid. Când mingea este rotită la 90 de grade, alezajul se aliniază cu calea de curgere, permițând trecerea lichidului (poziția deschisă). În schimb, atunci când mingea este rotită înapoi la 90 de grade, alezajul este perpendicular pe calea de curgere, blocând fluxul fluidului (poziție închisă).
Garnitura moale, de obicei din materiale precum PTFE (politetrafluoroetilen) sau NBR (cauciuc nitril butadienă), oferă o etanșare strânsă între bilă și scaun, prevenind scurgerea. Acest mecanism de etanșare face ca robinetele cu bilă de etanșare moale potrivită pentru aplicații în care este necesară scurgeri zero.
Control manual
Controlul manual este cea mai simplă și mai simplă metodă de operare a unei supape cu bilă de etanșare moale. Implică utilizarea unei roți de mână sau a unei pârghii pentru a roti tulpina, care la rândul său rotește mingea. Controlul manual este utilizat în mod obișnuit în aplicațiile la scară mică sau în cazul în care automatizarea nu este necesară.
Pentru a deschide o supapă cu bilă de sigilare moale, operată manual, rotiți roata de mână sau pârghia în sens orar (în majoritatea cazurilor) până când supapa ajunge la poziția complet deschisă. De obicei, puteți simți o ușoară rezistență atunci când supapa este complet deschisă, ceea ce indică faptul că mingea este aliniată cu calea de curgere. Pentru a închide supapa, întoarceți roata de mână sau maneta în sens invers acelor de ceasornic până când supapa este complet închisă. Din nou, este posibil să simțiți o ușoară creștere a rezistenței atunci când supapa este complet oprită.
Controlul manual are avantajele sale, cum ar fi simplitatea, costurile reduse și întreținerea ușoară. Cu toate acestea, are, de asemenea, limitări, în special în aplicații pe scară largă sau de înaltă presiune, unde funcționarea manuală poate consuma mult timp și solicitantă fizic.
Acționare electrică
Acționarea electrică este o alegere populară pentru controlul supapelor cu bilă de etanșare moale în setări industriale. Un actuator electric este un dispozitiv care transformă energia electrică în mișcare mecanică pentru a deschide și închide supapa. Oferă mai multe beneficii, inclusiv un control precis, funcționare la distanță și posibilitatea de a se integra cu sistemele de automatizare.
Există două tipuri principale de actuatoare electrice: multi-viraj și sfert de întoarcere. Actuatoarele cu mai multe rânduri sunt utilizate pentru supape care necesită mai multe rotații ale tulpinii pentru a se deschide sau a se închide, în timp ce actuatoarele de sfert de rând sunt proiectate pentru supape care au nevoie doar de o rotație de 90 de grade, cum ar fi supapele cu bilă de sigilare moale.
Pentru a opera o supapă cu bilă de sigilare moale cu un actuator electric, de obicei trebuie să conectați actuatorul la o sursă de alimentare și un sistem de control. Sistemul de control poate fi un comutator simplu de pornire/oprire sau un controler logic programabil mai sofisticat (PLC) care permite un control precis al vitezei, poziției și calendarului de închidere a supapei.
Când utilizați un actuator electric, este important să vă asigurați că actuatorul este dimensionat și configurat corespunzător pentru supapă. Aceasta include selectarea evaluării, vitezei și tensiunii corespunzătoare a cuplului pentru a se potrivi cu cerințele supapei. În plus, întreținerea și inspecția regulată a actuatorului sunt necesare pentru a -și asigura funcționarea fiabilă.
Acționare pneumatică
Acționarea pneumatică este o altă metodă comună de control al valvelor cu bilă de sigilare moale. Un actuator pneumatic folosește aer comprimat pentru a genera forța necesară pentru a deschide și închide supapa. Este cunoscut pentru timpul său de răspuns rapid, producția ridicată de cuplu și adecvarea pentru medii periculoase.
Actuatoarele pneumatice pot fi fie cu acțiune dublă, fie cu returnare de primăvară. Actuatoarele cu acțiune dublă folosesc aer comprimat atât pentru a deschide, cât și pentru închiderea supapei, în timp ce actuatoarele de rentabilitate a arcului folosesc aer comprimat pentru a deschide supapa și un arc pentru a-l închide.
Pentru a opera o supapă cu bilă de etanșare moale cu un actuator pneumatic, trebuie să conectați actuatorul la o alimentare cu aer comprimat și o supapă de control. Supapa de control reglează fluxul de aer comprimat către actuator, permițându -vă să controlați deschiderea și închiderea supapei.
Unul dintre avantajele cheie ale acționării pneumatice este capacitatea sa de a oferi o funcționare în siguranță. În cazul unei efecte de alimentare sau a pierderii aerului comprimat, un actuator de rentabilitate a arcului va închide automat supapa, împiedicând fluxul de fluid. Această caracteristică face ca acționarea pneumatică să fie o alegere populară în aplicațiile în care siguranța este o prioritate.
Acționare hidraulică
Acționarea hidraulică este de obicei utilizată în aplicații în care sunt necesare un cuplu ridicat și un control precis, cum ar fi în procesele industriale pe scară largă sau în operațiunile de petrol și gaze în larg. Un actuator hidraulic folosește lichidul hidraulic pentru a genera forța necesară pentru a deschide și închide supapa.
Sistemele de acționare hidraulică constau dintr -o pompă hidraulică, o supapă de control și un actuator. Pompa hidraulică presurizează fluidul hidraulic, care este apoi direcționat către actuator de supapa de control. Actuatorul transformă energia hidraulică în mișcare mecanică pentru a deschide și închide supapa.
Acționarea hidraulică oferă mai multe avantaje, inclusiv producția de mare forță, controlul precis și capacitatea de a opera în medii dure. Cu toate acestea, necesită, de asemenea, un sistem mai complex și mai scump în comparație cu alte metode de acționare, iar întreținerea corectă este esențială pentru a -și asigura funcționarea fiabilă.
Alegerea metodei de acționare corectă
Atunci când alegeți o metodă de acționare pentru o supapă cu bilă de sigilare moale, trebuie să fie luați în considerare mai mulți factori, inclusiv cerințele aplicației, dimensiunea și tipul supapei, mediul de operare și bugetul.
- Cerințe de aplicare:Luați în considerare debitul, presiunea, temperatura și mediul fluidului fiind controlat. De exemplu, în aplicațiile în care sunt necesare deschiderea rapidă și închiderea, acționarea pneumatică sau electrică poate fi mai potrivită. În aplicațiile în care este nevoie de un cuplu ridicat, acționarea hidraulică poate fi cea mai bună alegere.
- Dimensiunea și tipul supapei:Mărimea și tipul supapei pot influența, de asemenea, alegerea metodei de acționare. Supapele mai mari necesită de obicei mai mult cuplu pentru a funcționa, astfel încât poate fi nevoie de un actuator mai puternic. În plus, unele supape pot avea cerințe specifice pentru acționare, cum ar fi un anumit tip de conexiune sau montare.
- Mediu de funcționare:Mediul de funcționare, inclusiv factori precum temperatura, umiditatea și prezența substanțelor periculoase, poate afecta performanța și durabilitatea actuatorului. De exemplu, într -un mediu coroziv, poate fi necesar un oțel inoxidabil sau un actuator acoperit. Într-o zonă periculoasă, poate fi necesar un actuator rezistent la explozie.
- Buget:Costul sistemului de acționare este, de asemenea, o considerație importantă. Controlul manual este cea mai rentabilă opțiune, dar este posibil să nu fie adecvat pentru toate aplicațiile. Sistemele de acționare electrice, pneumatice și hidraulice pot varia semnificativ în costuri, în funcție de dimensiunea, tipul și caracteristicile actuatorului.
Concluzie
Controlul deschiderii și închiderii unei supape cu bilă de sigilare moale este esențială pentru asigurarea funcționării eficiente și fiabile a diferitelor procese industriale. Înțelegând diferitele metode de acționare disponibile și alegând cea potrivită pentru aplicația dvs., puteți optimiza performanța supapei dvs. și reduce la minimum riscul de scurgere și alte probleme.
În calitate de furnizor de supape cu bilă de etanșare moale, oferim o gamă largă de produse și opțiuni de acționare pentru a răspunde nevoilor dvs. specifice. Indiferent dacă aveți nevoie de o supapă operată manual pentru o aplicație la scară mică sau un sistem automat pentru o fabrică industrială mare, avem expertiza și experiența pentru a vă oferi soluția potrivită.
Dacă sunteți interesat să aflați mai multe despre robinetele noastre cu bilă de sigilare moale sau aveți întrebări despre controlul valvei, vă rugăm să nu ezitațicontactaţi-ne. Echipa noastră de experți este gata să vă ajute cu nevoile dvs. de achiziții și să vă ajute să găsiți cea mai bună supapă pentru aplicația dvs.
Referințe
- „Manual de supapă”, de Clark Wright.
- „Valve industriale: un ghid practic”, de Tom Jenkins.
- Manuale ale producătorului și documentație tehnică pentru supape cu bilă și actuatoare de etanșare moale.
Pentru mai multe informații despre produsele noastre, puteți consulta următoarele link -uri:
- Supapă de control a fluxului din China cu NELES NE724 NE726 Pozitor de supapă

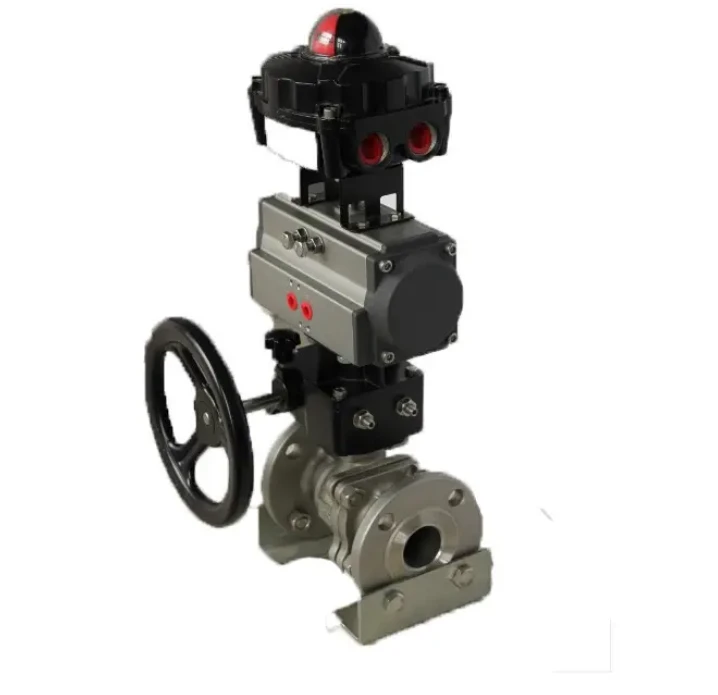

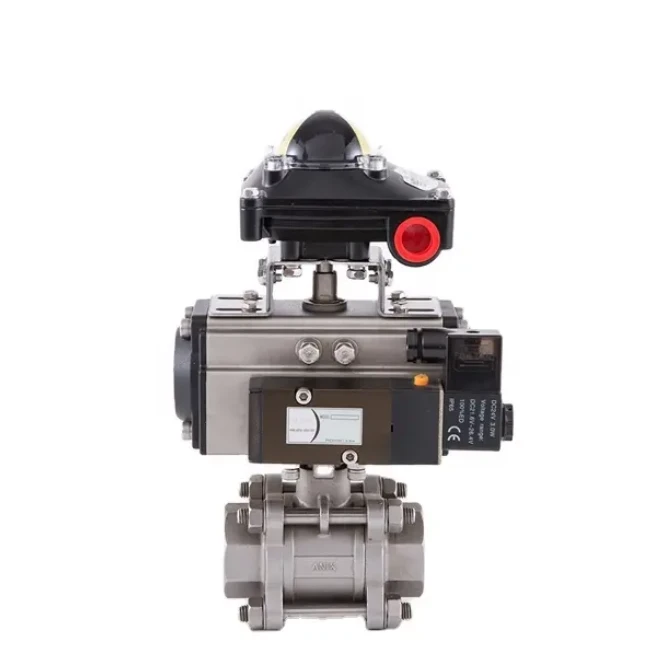

- Supapă cu bilă izolată pneumatică
