Hei acolo! În calitate de furnizor de supape cu bilă pneumatică, de multe ori am fost întrebat despre cum să reglez viteza de deschidere și de închidere a acestor supape. Este un aspect crucial, mai ales atunci când doriți să optimizați performanța sistemelor dvs. În acest blog, voi împărtăși câteva sfaturi practice și informații despre acest subiect.
În primul rând, să înțelegem de ce ajustarea vitezei de deschidere și de închidere contează. În diferite aplicații industriale, viteza cu care se deschide sau se închide o valvă cu bilă pneumatică poate avea un impact semnificativ. De exemplu, într -un proces în care o schimbare bruscă a debitului poate provoca probleme precum ciocanul de apă într -un sistem de conducte, o viteză de deschidere mai lentă sau de închidere poate preveni deteriorarea. Pe de altă parte, în unele procese de viteză mare, ar putea fi necesară o funcționare mai rapidă a supapei pentru a menține eficiența.
Factori care afectează viteza de deschidere și închidere
Există mai mulți factori care pot influența viteza de deschidere și de închidere a unei supape cu bilă pneumatică. Una dintre cele mai importante este presiunea aerului furnizat actuatorului pneumatic. Actuatorul este partea care conduce mișcarea mingii în interiorul valvei. Dacă creșteți presiunea aerului, actuatorul se va mișca, în general, mai repede, ceea ce duce la o deschidere mai rapidă sau la închiderea supapei. În schimb, reducerea presiunii aerului va încetini operația.
Un alt factor este dimensiunea supapei. Valvele mai mari au, de obicei, mai multă masă pentru a se deplasa, astfel încât s -ar putea să se deschidă și să se închidă mai lent în comparație cu cele mai mici, chiar și cu aceeași presiune a aerului. Tipul de actuator joacă, de asemenea, un rol. Unele actuatoare sunt proiectate pentru funcționarea cu viteză mare, în timp ce altele sunt mai concentrate pe precizie și mișcare mai lentă.
Reglarea presiunii aerului
Reglarea presiunii aerului este una dintre cele mai simple moduri de a schimba viteza de deschidere și de închidere. Majoritatea sistemelor pneumatice au un regulator de presiune pe care îl puteți utiliza pentru a controla presiunea aerului care va merge la actuatorul de valve. Pentru a face acest lucru, va trebui să localizați regulatorul de presiune în sistemul dvs. pneumatic. De obicei, este un dispozitiv cu gabarit și un buton de reglare.
Începeți prin a verifica presiunea curentă a aerului. Puteți face acest lucru uitându -vă la ecartamentul de pe regulatorul de presiune. Dacă doriți să creșteți viteza de deschidere și de închidere, rotiți încet butonul de reglare în sens orar pentru a crește presiunea. Fii atent la gabarit pentru a te asigura că nu depășești presiunea recomandată pentru supapa și actuatorul tău. Dacă doriți să încetiniți operația, întoarceți contorul butonului - în sensul acelor de ceasornic pentru a reduce presiunea.
Este important să faceți mici ajustări și să testați funcționarea supapei după fiecare schimbare. În acest fel, puteți găsi viteza optimă pentru aplicația dvs. specifică.
Folosind supapele de control al fluxului
Supapele de control ale fluxului sunt un alt instrument util pentru reglarea vitezei de deschidere și închidere a unei supape cu bilă pneumatică. Aceste supape sunt instalate în linia de alimentare cu aer la actuator. Ei lucrează prin restricționarea fluxului de aer, care la rândul său controlează viteza cu care se mișcă actuatorul.
Există două tipuri principale de supape de control al debitului: supapele cu ac și supapele de accelerație. Valvele cu ac au o tulpină frontală fină, care permite o reglare foarte precisă a fluxului de aer. Valvele de accelerație, pe de altă parte, sunt mai frecvent utilizate pentru controlul general al debitului și sunt mai ușor de ajustat.
Pentru a utiliza o supapă de control a debitului, pur și simplu instalați -o în linia de alimentare cu aer între regulatorul de presiune și actuatorul de supapă. Apoi, reglați supapa pentru a crește sau a scădea fluxul de aer. Similar cu reglarea presiunii aerului, faceți mici modificări și testați funcționarea valvei după fiecare reglare.
Actuator - ajustări specifice
Unele actuatoare pneumatice vin cu mecanisme de ajustare construite. De exemplu, unele actuatoare rotative au opriri reglabile care pot fi utilizate pentru a limita unghiul de rotație, care poate afecta indirect viteza de deschidere și de închidere. Alții pot avea caracteristici de amortizare sau amortizare reglabile care pot încetini mișcarea la capătul cursei.
Dacă actuatorul dvs. are aceste caracteristici, consultați manualul producătorului pentru instrucțiuni despre cum să faceți ajustările. Este important să urmați cu atenție ghidurile pentru a asigura o funcționare corectă și pentru a evita deteriorarea actuatorului.
Real - Exemple mondiale
Să aruncăm o privire asupra unor scenarii reale - mondiale în care reglarea vitezei de deschidere și închidere a unei supape cu bilă pneumatică este crucială. Într -o plantă de procesare a alimentelor, aOțel inoxidabil la temperatură ridicată, acționar pneumatic bidirecțional, alimente sanitare Tăierea - Valva de bilă Off Balleste utilizat pentru a controla fluxul de ingrediente lichide. Pentru a preveni stropirea și pentru a asigura o dozare precisă, este necesară o viteză de deschidere și închidere mai lentă. Prin reglarea presiunii aerului și folosind o supapă de control a debitului, operatorii instalației pot atinge viteza dorită.
Într -o fabrică de procesare chimică, aValva cu bilă cu clorură cu mânecă dublăeste utilizat pentru a controla fluxul de substanțe chimice corozive. În acest caz, ar putea fi necesară o viteză de deschidere și închidere mai rapidă pentru a răspunde rapid la modificările procesului. Operatorii pot crește presiunea aerului și pot regla în consecință supapa de control a debitului.

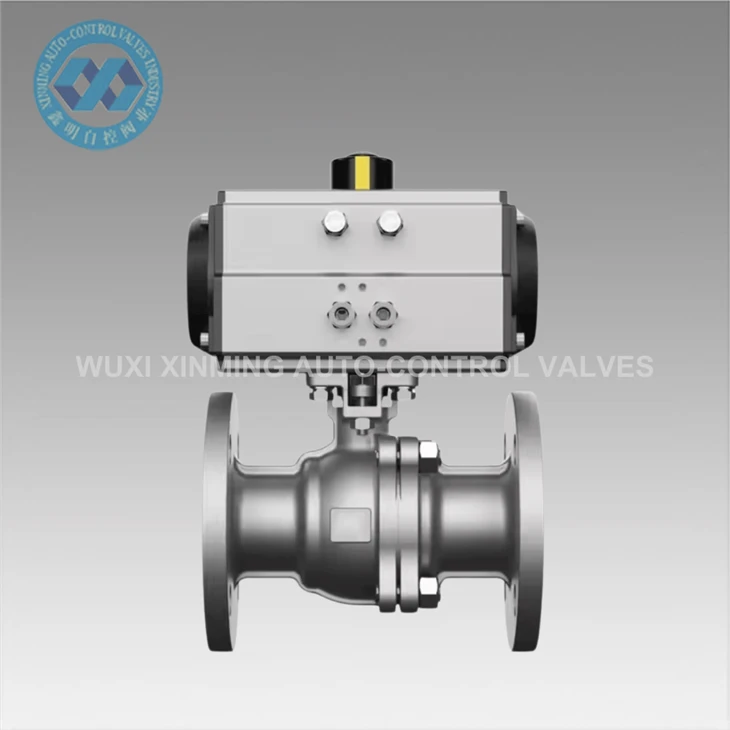

Într -o conductă de petrol și gaze, aEchipament pneumatic WCB/SS304/SS316 V Tip flans pneumatic/sudat/fir turnat cu bilă forjatăeste utilizat pentru a controla fluxul de petrol sau gaz. În funcție de condițiile conductelor și de cerințele procesului, este posibil să fie necesară ajustarea vitezei de deschidere și închidere pentru a preveni creșterea presiunii și pentru a asigura o funcționare în siguranță.
Concluzie
Reglarea vitezei de deschidere și închidere a unei supape cu bilă pneumatică este o parte importantă a optimizării performanței sistemelor dvs. industriale. Înțelegând factorii care afectează viteza, cum ar fi presiunea aerului, dimensiunea supapei și tipul de actuator și folosind instrumente precum regulatorii de presiune și supapele de control al debitului, puteți obține viteza dorită pentru aplicația dvs. specifică.
Dacă sunteți pe piață pentru o supapă cu bilă pneumatică sau aveți nevoie de mai multe sfaturi cu privire la reglarea vitezei de deschidere și închidere, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta să găsiți soluțiile potrivite pentru nevoile dvs. Contactați -ne pentru mai multe informații și să începem o conversație despre cerințele dvs. de achiziții.
Referințe
- Manual de supapă pneumatică, diverși producători
- Manuale de automatizare industrială
- Documente tehnice privind sistemele de control al fluidelor
