Hei acolo! În calitate de furnizor de supape de solenoid, am văzut de prima dată cum orientarea instalației poate avea un impact imens asupra performanței acestor mici dispozitive. Așadar, să ne scufundăm direct și să explorăm modul în care diferite orientări de instalare pot afecta performanța unei supape de solenoid.
Înțelegerea valvelor solenoide
Înainte de a intra în nitty - gresie de orientare a instalației, să trecem repede peste ceea ce este o supapă solenoidă. O supapă solenoidă este o supapă operată electromecanic. Folosește un curent electric pentru a genera un câmp magnetic, care apoi mișcă un piston sau un poppet pentru a deschide sau închide supapa. Aceste supape sunt utilizate într -o gamă largă de aplicații, de la automatizarea industrială la aparatele de acasă.
Gravitate și orientare a instalării
Unul dintre cei mai importanți factori afectați de orientarea instalației este gravitația. Gravitatea poate funcționa fie pentru sau împotriva funcționării supapei, în funcție de modul în care este instalat.
Instalare verticală cu bobina în sus
Când o supapă de solenoid este instalată vertical cu bobina deasupra, gravitația poate ajuta în procesul de închidere. În această orientare, pistonul sau poppetul are forța de gravitație ajutând -o să se deplaseze în jos și să sigileze supapa atunci când solenoidul este degulat. Acest lucru poate duce la o acțiune de închidere mai fiabilă și mai rapidă, în special în aplicațiile în care un sigiliu strâns este crucial. De exemplu, într -un sistem de alimentare cu apă, o etanșare strânsă poate preveni scurgerile și poate economisi apă.
Cu toate acestea, această orientare poate provoca probleme și în timpul procesului de deschidere. Plungerul trebuie să lucreze împotriva gravitației pentru a se deplasa în sus atunci când solenoidul este alimentat. Aceasta înseamnă că ar putea fi necesară mai multă putere pentru a deschide supapa și, în unele cazuri, supapa ar putea să nu se deschidă pe deplin dacă solenoidul nu este suficient de puternic.
Instalare verticală cu bobina în jos
Instalarea valvei solenoidului pe verticală cu bobina în partea de jos este scenariul opus. Gravitatea ajută valva să se deschidă. Când solenoidul este alimentat, pistonul se poate mișca mai ușor în sus, deoarece gravitația îl trage în aceeași direcție cu forța magnetică. Acest lucru poate duce la un timp de deschidere mai rapid și un consum de energie potențial mai puțin în timpul procesului de deschidere.
Pe partea de flip, când solenoidul este degulat, gravitația poate face mai dificil să se închidă corect supapa. Plungerul trebuie să lupte împotriva gravitației pentru a se deplasa înapoi și a forma un sigiliu. Acest lucru poate duce la scurgeri sau la un sigiliu incomplet, ceea ce poate fi o mare problemă în aplicațiile în care reținerea fluidului este critică.
Instalare orizontală
Instalarea orizontală a unei supape de solenoid elimină influența directă a gravitației asupra acțiunilor de deschidere și închidere a pistonului sau a poppetului. Acest lucru poate oferi o performanță mai consistentă în ceea ce privește orele de deschidere și închidere, deoarece forțele care acționează asupra părților în mișcare sunt mai echilibrate.
Cu toate acestea, instalarea orizontală poate introduce alte probleme. De exemplu, dacă există contaminanți în lichid, s -ar putea așeza în corpul supapei, mai ales dacă supapa nu este utilizată frecvent. Acest lucru poate provoca blocaje sau daune componentelor supapei în timp.
Fluxul de fluid și orientarea instalării
Direcția fluxului de fluid joacă, de asemenea, un rol crucial în modul în care orientarea instalației afectează performanța valvei.
Curge cu direcția naturală a supapei
Majoritatea valvelor solenoide sunt concepute pentru a funcționa optim cu o direcție specifică a fluxului de fluid. Când supapa este instalată astfel încât lichidul să curgă în direcția recomandată, supapa poate funcționa mai eficient. Componentele interne sunt concepute pentru a gestiona presiunea fluidului și caracteristicile debitului în această direcție, ceea ce poate duce la o etanșare mai bună, o durată de viață mai lungă și un consum redus de energie.
De exemplu, dacă utilizați unValva solenoidă cu acțiune cu acțiune, Instalarea acestuia în funcție de direcția de curgere recomandată asigură că actuatorul poate funcționa așa cum este prevăzut, oferind un control fiabil asupra fluxului de fluid.
Flux invers
Instalarea unei supape de solenoid pe direcția de curgere recomandată poate avea consecințe grave. Poate provoca o uzură excesivă pe componentele supapei, deoarece presiunea fluidului și modelele de debit nu sunt pentru ceea ce a fost proiectată supapa. Acest lucru poate duce la eșecul prematur al supapei, creșterea costurilor de întreținere și pericolele potențiale de siguranță. În unele cazuri, s -ar putea ca supapa să nu poată deschide sau închide corect atunci când este instalat în flux invers.
Impact asupra timpului de răspuns
Orientarea instalației poate afecta, de asemenea, timpul de răspuns al valvei solenoidului. Timpul de răspuns este timpul necesar pentru ca supapa să se deschidă sau să se închidă după ce solenoidul este energizat sau de -energizat.
Așa cum am menționat anterior, instalarea verticală cu bobina în sus poate încetini timpul de răspuns de deschidere, deoarece pistonul trebuie să funcționeze împotriva gravitației. Pe de altă parte, instalarea verticală cu bobina în jos poate accelera timpul de răspuns de deschidere, dar ar putea încetini timpul de răspuns de închidere.
Instalarea orizontală oferă, în general, un timp de răspuns mai consistent, deoarece nu există o influență gravitațională semnificativă asupra mișcării componentelor interne. Cu toate acestea, factori precum vâscozitatea și presiunea fluidului pot afecta în continuare timpul de răspuns într -o instalație orizontală.
Aplicații specifice și orientare de instalare
Diferite aplicații au cerințe diferite atunci când vine vorba de orientarea instalării valvei solenoide.
Automatizare industrială

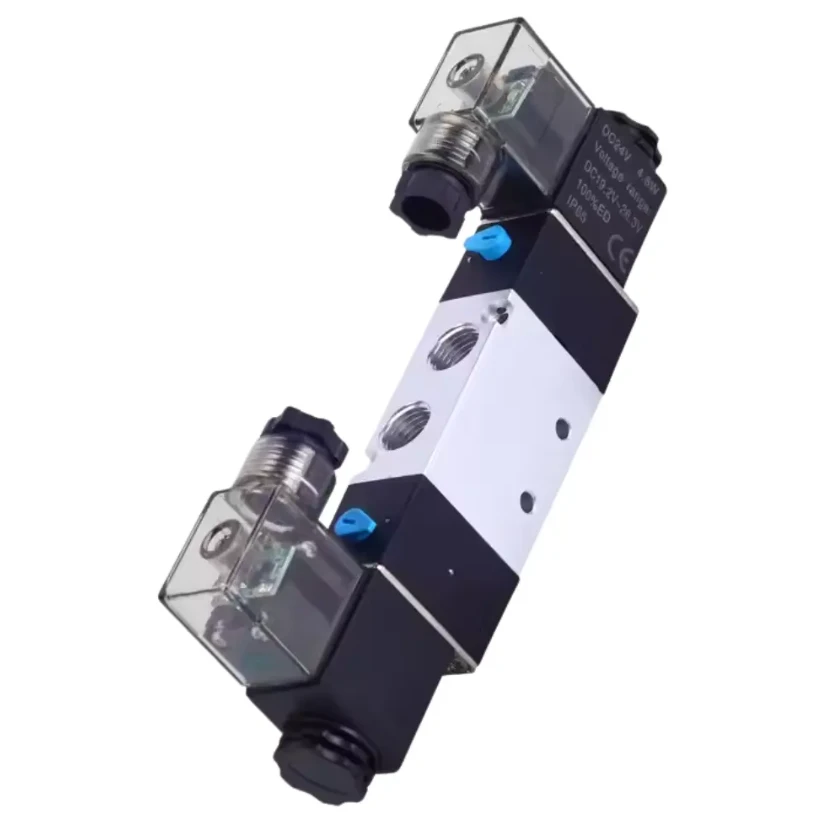

În automatizarea industrială, fiabilitatea și precizia sunt esențiale. Pentru aplicațiile în care este necesară o acțiune de deschidere și închidere rapidă și consecventă, cum ar fi într -un sistem de control pneumatic, ar putea fi preferată o instalație orizontală. Acest lucru asigură că timpul de răspuns al valvei este previzibil și nu este afectat de gravitație. S -ar putea să luați în considerare utilizarea unuiTipul de răspuns rapid de control al aerului pneumaticÎn astfel de aplicații, și instalarea acesteia pe orizontală îl poate ajuta să funcționeze în cel mai bun caz.
Sisteme de înaltă presiune
În sistemele de înaltă presiune, etanșarea corectă este crucială. O instalație verticală cu bobina în sus poate fi benefică în aceste cazuri, deoarece gravitația poate ajuta la crearea unui sigiliu strâns atunci când supapa este închisă. Pentru a2 - Modul 5 - Port înalt - Valvă solenoidă pneumatică (0 - 10MPa), această orientare a instalației poate ajuta la prevenirea scurgerilor și la asigurarea funcționării în siguranță a sistemului.
Concluzie
După cum puteți vedea, orientarea de instalare a unei supape de solenoid are un impact semnificativ asupra performanței sale. Din influența gravitației asupra acțiunilor de deschidere și închidere până la efectul asupra timpului de răspuns și a fluxului de fluide, fiecare aspect al funcționării valvei poate fi afectat.
Atunci când alegeți o supapă de solenoid pentru aplicația dvs., este esențial să luați în considerare cu atenție cerințele de instalare. Și ca furnizor de valve de solenoid, sunt aici pentru a vă ajuta să faceți alegerea corectă. Indiferent dacă aveți nevoie de sfaturi cu privire la cea mai bună orientare a instalației sau căutați un tip specific de supapă solenoidă, sunt doar un mesaj.
Dacă sunteți interesat să achiziționați valve solenoide pentru proiectul dvs., vă încurajez să luați legătura cu mine pentru o discuție detaliată. Putem vorbi despre nevoile dvs. specifice și voi face tot posibilul să vă ofer cele mai potrivite soluții. Să lucrăm împreună pentru a vă asigura că sistemele dvs. funcționează fără probleme și eficient cu supapele solenoidelor potrivite.
Referințe
- Smith, J. (2020). Manual de supapă de solenoid. Presă industrială.
- Johnson, A. (2019). Înțelegerea sistemelor de control a fluidelor. McGraw - Hill.
